ثنائي الفينيل متعدد الكلور عالي الترددتعد التكنولوجيا ضرورية للأنظمة اللاسلكية الحديثة والميكروويف والأنظمة الرقمية عالية السرعة التي تعمل في نطاق جيجاهرتز. مع زيادة الترددات، يصبح فقدان الإشارة وعدم تطابق المعاوقة والتداخل الكهرومغناطيسي من تحديات التصميم الحاسمة. يشرح هذا الدليل الشامل كيف يعمل ثنائي الفينيل متعدد الكلور عالي التردد على تحسين سلامة الإشارة، ويستكشف المواد، واستراتيجيات التصميم، وعمليات التصنيع، وعوامل التكلفة، والحلول العملية لنقاط الضعف الهندسية الشائعة. سواء كنت تقوم بتطوير وحدات 5G أو رادار السيارات أو أنظمة الأقمار الصناعية أو أجهزة الاتصالات عالية السرعة، توفر هذه المقالة رؤى فنية واضحة لمساعدتك على تحقيق أداء مستقر وموثوق.

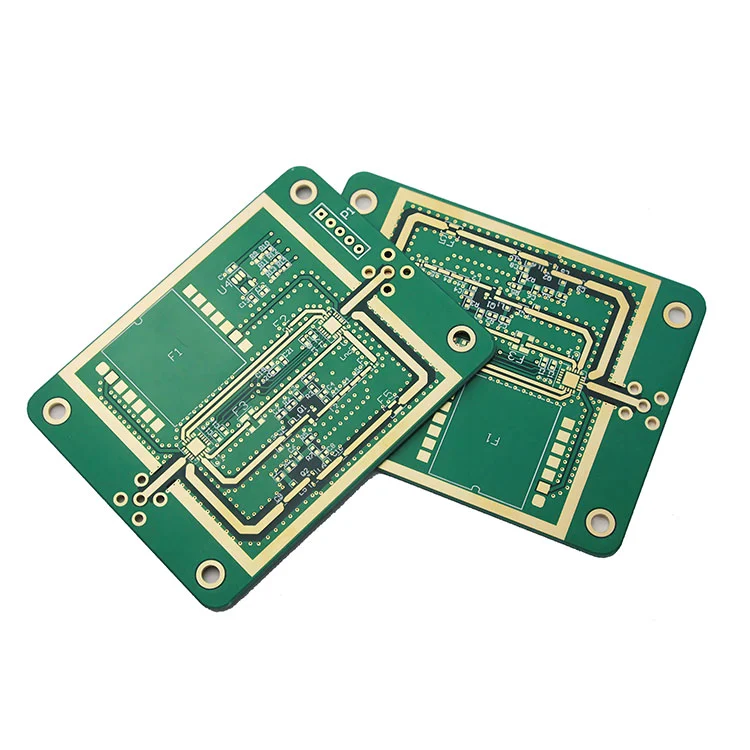

تم تصميم لوحة PCB عالية التردد لتعمل بشكل موثوق عند ترددات أعلى من 500 ميجاهرتز وعادةً ما تمتد إلى نطاقات متعددة جيجاهرتز. في هذه المستويات، حتى الاختلافات الصغيرة في خصائص العزل الكهربائي، وخشونة النحاس، وهندسة التتبع يمكن أن تؤثر بشكل كبير على سلوك الدائرة.
على عكس اللوحات التقليدية، تتطلب تصميمات PCB عالية التردد مواد منخفضة الفقد، ومقاومة محكمة التحكم، وتفاوتات تصنيع دقيقة لضمان نقل الإشارة بشكل يمكن التنبؤ به.
مع زيادة التردد:
تعالج تقنية PCB عالية التردد هذه التحديات من خلال الجمع بين المواد المتقدمة ومنهجيات التصميم المحسنة.
| مادة | ثابت العزل الكهربائي (Dk) | ظل الخسارة (Df) | طلب |
|---|---|---|---|
| تعديل FR-4 | 4.2-4.5 | 0.015-0.02 | تصميمات ذات جيجا هرتز أقل |
| روجرز صفح | 2.2-3.5 | 0.0009-0.003 | الترددات اللاسلكية والميكروويف |
| على أساس PTFE | 2.0-2.5 | منخفضة للغاية | القمر الصناعي والرادار |
| السيراميك الهيدروكربوني | 3.0-3.5 | قليل | السيارات 77 جيجا هرتز الرادار |
الشركات المصنعة مثل Shenzhen Fanway Technology Co., Ltd تتحقق بعناية من استقرار العزل الكهربائي واتساقه قبل الإنتاج.
يعمل تصميم المكدس الفعال على تحسين التدريع وسلامة الإشارة.
| طبقة | وظيفة |
|---|---|
| قمة | توجيه إشارة الترددات اللاسلكية |
| الداخلية 1 | الطائرة الأرضية |
| الداخلية 2 | طائرة الطاقة |
| قاع | التدريع / الإشارات الثانوية |
يعمل المرجع الأرضي المناسب على تقليل التداخل الكهرومغناطيسي (EMI) وتحسين اتساق المعاوقة.
يتطلب تصنيع ثنائي الفينيل متعدد الكلور عالي التردد ما يلي:
تطبق شركة Shenzhen Fanway Technology Co., Ltd رقابة صارمة على العمليات لضمان الأداء الكهربائي المستقر عبر الدفعات.
تتضمن محركات التكلفة اختيار المواد، وعدد الطبقات، وتحمل المعاوقة، وتعقيد الاختبار. يمكن للتصميمات المجمعة الهجينة التي تجمع بين مواد الترددات اللاسلكية والنوى القياسية أن توازن بين التكلفة والأداء.
يقيم:
توفر شركة Shenzhen Fanway Technology Co., Ltd حلولًا شاملة لتصنيع ثنائي الفينيل متعدد الكلور عالي التردد، بما في ذلك اللوحات الهجينة متعددة المواد، والتحكم الدقيق في المعاوقة، والنماذج الأولية السريعة، وإجراءات الاختبار الصارمة. يدعم فريقهم الهندسي العملاء بدءًا من مراجعة التصميم وحتى الإنتاج الضخم، مما يضمن الأداء المتسق في تطبيقات جيجاهرتز.
س 1: ما هو التردد الذي يجب أن أفكر فيه في مواد ثنائي الفينيل متعدد الكلور عالي التردد؟
بشكل عام أعلى من 500 ميجا هرتز، خاصة عند التشغيل في نطاقات متعددة جيجا هرتز.
س2: هل يستطيع FR-4 القياسي التعامل مع تطبيقات التردد اللاسلكي؟
تصميمات محدودة التردد المنخفض فقط؛ ويفضل استخدام مواد الترددات اللاسلكية المخصصة لتحقيق استقرار أفضل.
س3: ما هي المعلمة الأكثر أهمية؟
يؤثر ظل الخسارة (Df) بشكل كبير على توهين الإشارة.
س4: كيف يمكنني تقليل انعكاس الإشارة؟
ضمان التحكم الدقيق في المعاوقة والتصميم المناسب للتكديس.
س5: كيف يمكنني أن أبدأ مشروعي؟
استشر الشركة المصنعة ذات الخبرة لمراجعة ملفات التصميم قبل التصنيع.
يلعب ثنائي الفينيل متعدد الكلور عالي التردد دورًا حاسمًا في الحفاظ على سلامة الإشارة وتقليل الخسارة وضمان أداء مستقر في أنظمة جيجا هرتز المتقدمة. من اختيار المواد إلى التصنيع الدقيق، كل التفاصيل مهمة.
