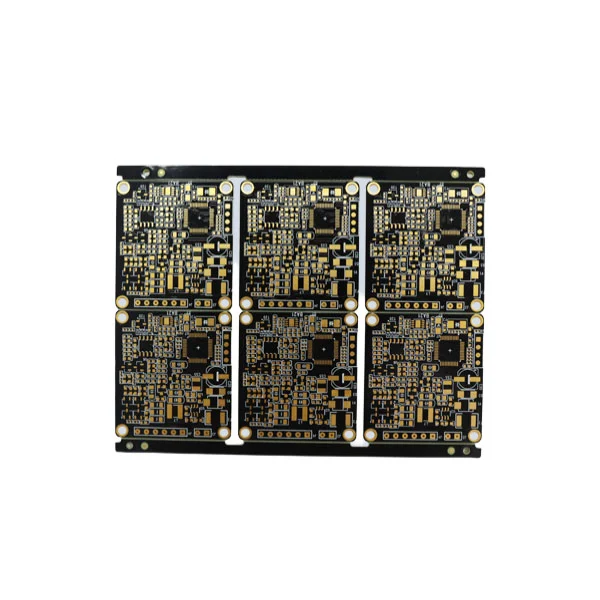

يكافح معظم المهندسين والمصنعين الإلكترونيين لتحقيق التوازن بين التكلفة ومقاومة اللهب والتوافق متعدد الطبقات عند اختيار ركائز ثنائي الفينيل متعدد الكلور.FR4 ثنائي الفينيل متعدد الكلور، مادة لوحة دوائر الإيبوكسي المصنوعة من الألياف الزجاجية السائدة مع درجة مثبطات اللهب UL94 V-0، تحل نقاط الألم هذه بشكل مثالي.تقنية فانواي، شركة تصنيع EMS و PCB محترفة لمدة 12 عامًا، لوازم قابلة للتخصيصFR4 ثنائي الفينيل متعدد الكلورتغطي الألواح أحادية الجانب وحتى 108 طبقة، مع شهادات ISO وIATF وشهادات طبية كاملة.
FR4 ثنائي الفينيل متعدد الكلوريشير إلى لوحة الدوائر المطبوعة من الدرجة الرابعة المقاومة للهب، والمصنوعة من قماش من الألياف الزجاجية المنسوجة والمشربة براتنج الإيبوكسي المقاوم للهب، والتي تصل إلى معيار السلامة للإطفاء الذاتي UL94 V-0.فانواي FR4 ثنائي الفينيل متعدد الكلوريدعم التخصيص المرن على الطبقات والسمك والوزن النحاسي والتشطيب السطحي، وهو متوافق مع HDI المكفوفين/المدفونين عبر التكنولوجيا.فانواييدمج تصميم ثنائي الفينيل متعدد الكلور، والتصنيع، وتجميع SMT والاختبار الكامل، مما يوفر وقفة واحدةFR4 ثنائي الفينيل متعدد الكلورحلول من النموذج الأولي إلى الإنتاج الضخم لجميع القطاعات الإلكترونية.
| البند المعلمة | نطاق قياسي محدد |
| الحد الأقصى لعدد الطبقات | ما يصل إلى 108 طبقات |
| سمك اللوحة النهائية | 0.2 ملم – 10.0 ملم |
| الحد الأقصى لحجم لوحة الإنتاج | 610 ملم * 1200 ملم |
| خيارات سمك النحاس | 0.5 أوقية ~ 12 أوقية |
| الحد الأدنى لعرض الخط/تباعده | 2.5 مل / 2.5 مل |
| أصغر حجم للفتحة النهائية | 0.1 ملم |
| الحد الأقصى لنسبة الارتفاع | 25:1 |
| مقاومة التحكم في التسامح | ±10% |
| التشطيبات السطحية المتاحة | HASL(LF)، ENIG، قصدير/فضة غاطسة، إصبع ذهبي، OSP، طلاء ذهبي صلب |
| درجات المواد FR4 الاختيارية | TG150، TG170، خالي من الهالوجين FR4 |
| مطابقة المواد عالية التردد | روجرز، آرلون، التراص الهجين تاكونيك |
تضمن شهادة UL94 V-0 إطفاء اللوحة ذاتيًا بعد تسخين الدائرة القصيرة أو ارتفاع درجة الحرارة، مما يقلل من مخاطر الحريق لمعدات السيارات والطبية وإلكترونيات الطاقة.
يدعم مفردة/مزدوجة/متعددة الطبقات، ومكفوفة HDI عبر وتصميمات نحاسية سميكة؛ متوافق مع سماكة اللوح بسمك 0.4 مم إلى 3.2 مم لتلبية متطلبات تصغير المنتج المتنوعة.
فقدان عازل منخفض، عزل ممتاز وأداء مضاد للرطوبة؛ قاعدة من الألياف الزجاجية الصلبة تقاوم الانحناء والتشوه أثناء الإنتاج وتشغيل المعدات على المدى الطويل.
تعد متغيرات FR4 القياسية وعالية Tg والخالية من الهالوجين اختيارية، وتتوافق مع عمليات اللحام الخالية من الرصاص وقواعد الامتثال للتصدير البيئي مثل RoHS وREACH.
تكلفة متوازنة للمواد الخام مقارنة مع روجرز أو ركائز السيراميك.فانواييعمل على تحسين تصميم التراص لاستخدام FR4 لمناطق الإشارة المشتركة والمواد عالية التردد لأجزاء التردد اللاسلكي فقط لخفض الميزانية الإجمالية للمشروع.
تقنية فانوايتمتلك أكثر من 12 عامًا من الخبرة في التصنيع الإلكتروني، وسلسلة صناعية كاملة من EMS بدءًا من تصميم ثنائي الفينيل متعدد الكلور وحتى تجميع الصندوق:
1. معدات الإنتاج الكاملة
مجهزة بخطوط SMT الأوتوماتيكية والأشعة السينية ثلاثية الأبعاد وAOI وSPI واللحام الموجي ومحطة إعادة صياغة BGA وآلات اختبار كاملة الوظائفFR4 ثنائي الفينيل متعدد الكلورتقتيش.
2. نظام إصدار الشهادات الصارمة
تمتلك ISO9001:2015، IATF16949 معيار السيارات، ISO13485 شهادة الأجهزة الطبية، UL، RoHS، REACH وIPC الامتثال للتصنيع.
3. مراقبة الجودة بدورة كاملة
تحليل ما قبل الإنتاج مجانًا من سوق دبي المالي، وفحص المواد الواردة، والمسح الكامل AOI/X-Ray أثناء العملية، والاختبار الكهربائي النهائي للمسبار الطائر لتقليل معدل إعادة العمل.
4. جدول تسليم مرن
خدمة النماذج الأولية السريعة لمدة 72 ساعة، مهلة الإنتاج بالجملة من 5 إلى 7 أيام، الدفعات التجريبية الصغيرة والطلبات الجماعية الكبيرة مقبولة.
5. فريق البحث والتطوير المحترف وما بعد البيع
يوفر المهندسون تحسينًا مجانيًا للتخطيط؛ دعم فني على مدار 24 ساعة طوال أيام الأسبوع، ضمان لمدة 3 سنوات للمنتجات ذات الجودة المعيبة.
• إلكترونيات السيارات: لوحات التحكم في السيارة، ووحدات طاقة الطاقة الجديدة، وأجهزة الاستشعار PCB (لوحات FR4 المعتمدة من IATF)
• الأجهزة الطبية: معدات المراقبة ولوحات دوائر أدوات التشخيص (ISO13485 FR4 الخالية من الهالوجين)
• الأجهزة الإلكترونية الاستهلاكية: أجهزة الكمبيوتر المحمولة، وإضاءة LED، ولوحات التحكم في الأجهزة المنزلية
• الأتمتة الصناعية: PLC، أجهزة الاستشعار، لوحات الدوائر الكهربائية FR4
• الاتصالات وتقنية الجيل الخامس: لوحات التحكم المساعدة للمحطة الأساسية، ولوحات الترددات اللاسلكية الهجينة FR4-Rogers
• الطاقة المتجددة: أجهزة التحكم بالطاقة الشمسية، معدات تخزين الطاقة PCBs
1. 6 طبقات HDIFR4 ثنائي الفينيل متعدد الكلورللمعدات الكهروضوئية LED، نقل إشارة مستقر لوحدات محرك الإضاءة
2. لوحة أم للكمبيوتر المحمول HDI FR4 مكونة من 8 طبقات، مادة Tg عالية تتكيف مع تبديد حرارة الكمبيوتر المحمول لفترة طويلة
3. 14 طبقة FR4 + Rogers Hybrid PCB لمعدات الاتصال RF، وموازنة التكلفة والأداء عالي التردد
4. ستائر متعددة الطبقات عبر لوحة التحكم الصناعية FR4، تصميم نحاسي سميك لدوائر الطاقة ذات التيار العالي
FR4 يعني مثبطات اللهب من الدرجة 4، وجميع منتجات Fanway FR4 PCB حاصلة على شهادة مقاومة اللهب ذاتية الإطفاء UL94 V-0.
نعم، تتوفر مواد TG150/TG170 وFR4 الخالية من الهالوجين لمشاريع الإنتاج الطبية والخالية من الرصاص.
تدعم Fanway التسليم السريع خلال 72 ساعة لدفعات النماذج الأولية الصغيرة، ويستغرق الإنتاج الضخم من 5 إلى 7 أيام عمل.
نعم، نحن نقدم حلاً متكاملاً بما في ذلك تصنيع ثنائي الفينيل متعدد الكلور واللحام SMT/DIP والاختبار الوظيفي وتجميع بناء الصندوق.
تتوفر جميع وثائق الاختبار والامتثال UL وRoHS وREACH وISO9001 وIATF16949 وISO13485.
تقوم شركة Fanway بتصنيع لوحات هجينة مكدسة تجمع بين FR4 وRogers لخفض إجمالي تكلفة المواد دون فقدان أداء التردد اللاسلكي.
FR4 ثنائي الفينيل متعدد الكلوريظل خيار الركيزة الأكثر فعالية من حيث التكلفة ومتعدد الاستخدامات لجميع مشاريع التصنيع الإلكترونية تقريبًا، حيث يدمج سلامة اللهب والأداء المستقر والهيكل القابل للتخصيص. بدعم منفانوايخبرة تصنيع PCB & EMS لمدة 12 عامًا، وخطوط الإنتاج الأوتوماتيكية الكاملة وشهادات التصدير العالمية الكاملة، يمكننا توفير المعايير والمخصصةFR4 ثنائي الفينيل متعدد الكلورالنماذج الأولية والطلبات الجماعية لمصنعي السيارات والطبية والاتصالات والإلكترونيات الصناعية. إذا كنت بحاجة إلى أوراق المواصفات الفنية والتقييم المجاني من سوق دبي المالي وعروض أسعار المصنع بالجملة، فلا تتردد في ذلكاتصل بنا. سيقوم فريقنا الهندسي ثنائي الفينيل متعدد الكلور بتصميم مطابقFR4 ثنائي الفينيل متعدد الكلورحلول التراص وفقًا لبيئة عمل المعدات الخاصة بك ومتطلبات المعلمات الكهربائية.
