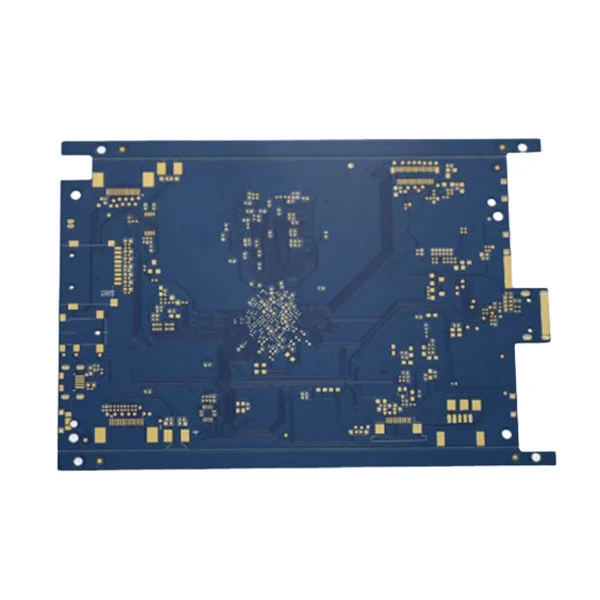

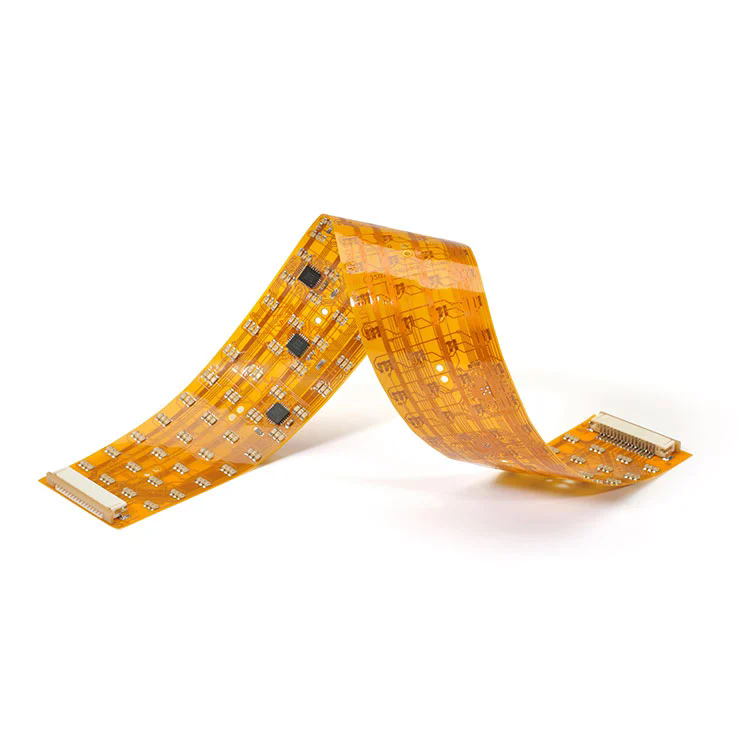

يقوم تصنيع ثنائي الفينيل متعدد الكلور بتحويل التصميم إلى بنية لوحة فعلية. يمكن تصنيع الألواح الفارغة بألوان مختلفة. تتضمن عملية تصنيع ثنائي الفينيل متعدد الكلور مراحل متعددة: التصميم ، قطع المواد ، معالجة الطبقة الداخلية ، التصفيح متعدد الطبقات ، الحفر ، معالجة الطبقة الخارجية ، قناع اللحام وتوجيه الانتهاء من السطح أو التنميط ، وفحص.
هل تبحث عن مورد لتصميم وتصنيع ثنائي الفينيل متعدد الكلور؟ لا تتردد في الاتصال بنا للحصول على عرض أسعار.
تصميم ثنائي الفينيل متعدد الكلور:هذه هي العملية التأسيسية لإنشاء التخطيط المادي والترابط الكهربائي لألواح الدوائر المطبوعة (PCBS). إنها تسد المخططات الإلكترونية لتصنيع الأجهزة. في غضون ذلك ، يحتاج المصمم إلى التحليل الذي يغطي سيناريوهات التطبيق ، وجدوى التصميم الكهربائي ، والجدوى الهيكلية أو المادية ، وكفاءة الإنتاج ، وتقييم التكلفة.
قطع المواد:كما دعا اللوحة أو القطع الفارغة. يتم قطع الأوراق الكبيرة من الركيزة الخام مثل FR-4 أو Rogers أو البوليمرات إلى أبعاد مطلوبة.
معالجة الطبقة الداخلية:إنها عملية أساسية في تصنيع ثنائي الفينيل متعدد الكلور ، وذلك باستخدام طريقة حفر الطلاء النمطية لتشكيل أنماط الدائرة المطلوبة بدقة على رقائق النحاس من صفح النحاس. معالجة التصنيع بما في ذلك:
تحضير المواد الأساسية (تنظيف CCL) → طلاء مقاوم للضوء → التصوير التعرض (فيلم/LDI) → التطوير (تعريض النحاس ليكون محفوراً) → الحفر (إزالة النحاس الزائد) → تجريد (تكشف عن آثار النحاس) → تفتيش التنظيف و AOI → معالجة البتر/الأكسدة → إكمال الطبقات الأساسية.
التصفيح:ترابط تصفيح ثنائي الفينيل متعدد الكلور يربط طبقات متعددة من النوى المغطاة بالنحاس و Prepreg (PP) تحت درجة حرارة عالية وضغط لتشكيل لوحة متعددة الطبقات صلبة. يضمن التصفيح التوصيلية الكهربائية بين الطبقات والسلامة الهيكلية.
حفر:يقوم حفر ثنائي الفينيل متعدد الكلور بإنشاء ثقوب في مركبات ثنائي الفينيل متعدد الكلور مغلفة للترابط الكهربائي (VIAS) والتصاعد الميكانيكي. يتطلب دقة مستوى الميكرون ويؤثر بشكل مباشر على سلامة الإشارة والموثوقية والتصنيع.
معالجة الطبقة الخارجية:وهو يحدد الأنماط الموصلة المرئية (الأسلاك ، والوسادات ، إلخ) على لوحة الدائرة. عادةً ما يتم استخدام طريقة الطلاء الكهربائي والحفر الرسومي للاحتفاظ بدقة بأنماط النحاس المطلوبة على لوحة النحاس المغطاة بالنحاس أثناء إزالة رقائق النحاس الزائدة.
قناع اللحام والتشطيب السطحي:قناع اللحام والتشطيب السطحي مترابطان بشكل وثيق وهم مهمون في تصنيع لوحة الدوائر المطبوعة (PCB). وهي تؤثر بشكل مباشر على موثوقية ثنائي الفينيل متعدد الكلور ، وقدرة اللحام ، والمظهر ، والأداء على المدى الطويل. يغطي قناع اللحام آثار النحاس ، ويمنع الدوائر القصيرة وتوفير حماية العزل. أثناء اللحام ، يقتصر اللحام على الفوط ، مما يمنع الجسور بين الآثار المجاورة. كما أنه يقاوم الخدوش والمواد الكيميائية والبيئات الرطبة ، ويوفر ألوانًا مثل الأخضر أو الأسود أو الأزرق ، إلى جانب طباعة الأسطورة (الحبر الأبيض). يحمي الانتهاء من السطح طبقة النحاس ، ويمنع أكسدة الوسادة والحفاظ على قدرة اللحام. إنه يضمن لحام موثوق للمكونات إلى PCB ويتكيف مع عمليات التجميع المختلفة.
التوجيه أو التنميط:هذه هي العملية الميكانيكية النهائية لقطع المخطط التفصيلي للوحة الدوائر المطبوعة من لوحة إنتاج أكبر.

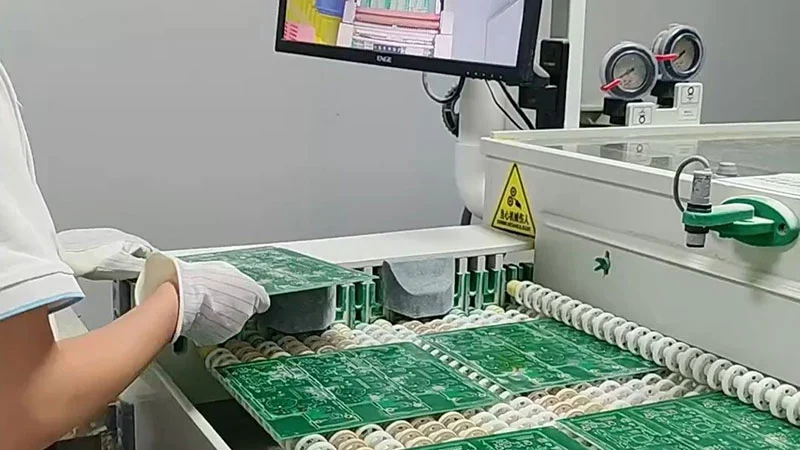

تقتيش:ويشمل اختبار التحقيق الطائر ، واختبار تكنولوجيا المعلومات والاتصالات ، FQC النهائي للتحقق من حجم ، قطر الثقوب ، سلامة قناع اللحام ، وضوح العلامات ، إلخ.
على الرغم من أن تصنيع ثنائي الفينيل متعدد الكلور هو مرحلة منفصلة مستقلة عن تدفق تصميم ثنائي الفينيل متعدد الكلور ، إلا أنه لا يزال من الضروري فهم كيفية عمله. قد لا يعرف مصنعو ثنائي الفينيل متعدد الكلور سبب تصميم اللوحة أو الغرض المقصود. ومع ذلك ، عندما تفهم كيفية تصنيع هذه الألواح ، يمكنك إنشاء مواصفات التصميم المقابلة لضمان تحقيق المنتج النهائي أعلى مستوى ممكنة.
معدل العائد: إذا تجاوزت معلمات التصميم إمكانيات معدات التصنيع ، فقد تفشل المجالس الناتجة في العمل بشكل صحيح. لذلك يحتاج المصممون والمصنعون إلى فهم مشترك للتطبيق المقصود.
التصنيع: يؤثر التصميم على ما إذا كان يمكن إنتاج اللوحة بالفعل. إذا لم يكن هناك خلوص كافي بين حافة اللوحة ومكونات السطح ، أو إذا كانت المواد التي تختارها تفتقر إلى معامل مناسب للتوسع الحراري (CTE) ، فقد لا يتم إنتاج اللوحة.
التصنيف: وفقًا للاستخدام النهائي ، فئات PCB C/M مستوى (دقة عالية) ، درجة ب/لتر (دقة متوسطة) ، درجة A/K (الدقة القياسية).
| عدد الطبقة | نحن ندعم تصنيع PCB متعدد الطبقات ، بدءًا من 3 طبقات إلى 108 طبقات ، لتلبية تصميمات التعقيد المتغير. |
| الدعم المادي | نحن نقدم مجموعة متنوعة من خيارات الركيزة ، بما في ذلك FR4 ، والمواد عالية التردد (مثل روجرز) ، والركائز المعدنية ، وأكثر من ذلك ، لتناسب سيناريوهات التطبيق المختلفة. |
| التكنولوجيا المتقدمة | تم تخصيص تقنيتنا المتقدمة لاحتياجاتك. يتيح الأعمى أو المدفون عبر التكنولوجيا الترابط عالي الكثافة ويقلل من طول مسار الإشارة. يدعم HDI التصميمات الدقيقة والتصميمات الدقيقة ، في حين أن التحكم في الموقوف يضمن نقل الإشارة عالية السرعة المستقرة. |
| المعالجة السطحية | نحن نقدم مجموعة متنوعة من العلاجات السطحية ، بما في ذلك ENIG و HASL و OSP و GOLD GOLD ، وأكثر من ذلك ، لتلبية متطلبات مقاومة اللحام ومقاومة التآكل. |
| ضبط الجودة | يخضع كل ثنائي الفينيل متعدد الكلور يخضع للاختبار AOI والأشعة السينية واختبار مسبار الطيران لضمان موثوقية عالية. |
