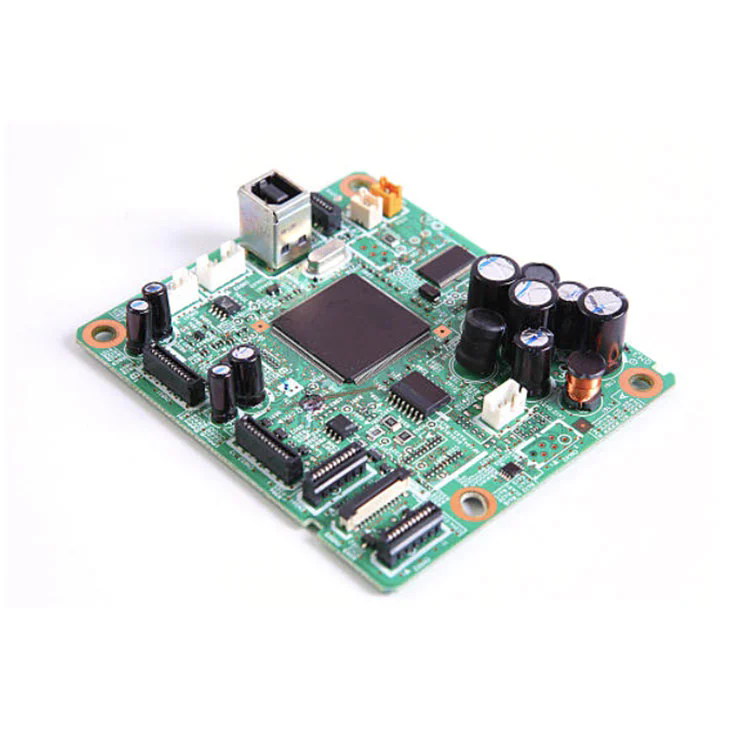

في عالم الإلكترونيات السريعة المتطورة اليوم ، أصبحت القدرة على مزج تقنيات PCB المتعددة-النجمة ، المرنة ، الصلبة-في حل واحد متكامل أمرًا بالغ الأهمية.تجميع ثنائي الفينيل متعدد الكلور مختلطيكتسب أهمية لأنه يمكّن:
تصميم مضغوط وخفيف الوزن: دمج ركائز صلبة ومرنة لعوامل النموذج الموفرة للمساحة.
تحسين المتانة والموثوقية: تمتص الطبقات المرنة الإجهاد الميكانيكي ، مما يقلل من الفشل.
كفاءة التكلفة: يجمع بين العمليات لتقليل خطوات التجميع ، والمصادر ، والمخزون.
تكشف اتجاهات بحث Google الحالية عن ارتفاع الطلب على مصطلحات مثل "خدمات تجميع PCB المختلطة" و "مجموعة PCB الصلبة" و "Flex to Flex to PCB الصارمة". من خلال هيكلة هذه المقالة حول The Central ما الاستعلام - "ما الذي يجعل مجموعة PCB المختلطة لا غنى عنها لإلكترونيات اليوم؟" - نتوافق عن كثب مع نية البحث عن المستخدم ومواضيع تتجه.
فيما يلي نظرة عامة موحدة (في نموذج الجدول) تقدم لقطة مفصلة من مواصفات تجميع ثنائي الفينيل متعدد الكلور المختلط. هذا يدل على احترافنا ووضوحنا.
| ميزة | المواصفات / الوصف |
|---|---|
| أنواع الركيزة | طبقات FR-4 الصلبة ، طبقات المرنة بوليميد ، تكوينات صلبة |
| عدد الطبقة | ما يصل إلى 20 طبقة (مزيج من جامد + فليكس) ؛ المكدس النموذجي: جامد 6-8 + فليكس 2-4 |
| الحد الأدنى للتتبع/الفضاء | جامد: 4 مل/4 مل. فليكس: 3 مل/3 مل |
| عبر الأنواع | VIAS من خلال الفتحة (THV) ، microvias (القطر ≥ 50 ميكرون) ، ودفن وعمى فياس |
| سمك النحاس | 1 أوقية (نموذجية) ؛ ما يصل إلى 3 أوقية نحاس أثقل لشرائح المرنة عالية الدقة |
| دائرة نصف قطرها الانحناء المرن | ≥ 10 × السماكة ، المعيار: ≥ 0.5 مم نصف قطر ثني بسمك مرن 0.05 مم |
| قناع لحام | قناع لحام مرن للمناطق المرنة ، قناع جامد لـ FR-4 ؛ انتقال سلس |
| مكونات التجميع | مكونات SMT/THT مختلطة السطح ، من خلال الثقب ، ؛ قد تشمل المناطق المرنة المصارعة |
| الإدارة الحرارية | طائرات النحاس المدمجة و VIAs الحرارية لإدارة مناطق نقطة الساخنة |
| معايير الجودة | IPC-6013 (Flex) ، IPC-6012 (جامد) ، IPC-6018 (جامد-فليكس) ، IPC-A-600 Class 2 ؛ ROHS / الوصول إلى الامتثال |
ما هي أهم اعتبارات التصميم والعملية عند التخطيط لتجميع PCB مختلط؟
توافق المواد وتخطيط المكدس
يجب أن يتم تصميم التفاعل بين طبقات polyimide الصلبة FR-4 وطبقات البوليميد المرنة بعناية لتجنب التلوث أثناء المرونة. يضمن التحكم في معامل التمدد الحراري (CTE) عبر الطبقات الموثوقية طويلة الأجل من خلال الدورات الحرارية.
تتبع وعبر النزاهة في المناطق المرنة
تتطلب المناطق المرنة التحمل أكثر إحكامًا: طبقات نحاسية أرق ، تتبع/مساحة محكومة ، وتحسينها عن طريق التصميم (مثل microvias المملوءة والمطلي) لمقاومة التعب من الانحناء.
انحناء دائرة نصف قطرها ، والحياة المرنة ، والإجهاد الميكانيكي
يضمن تحديد نصف قطر الانحناء المناسبة (≥ 10 × سمك) وإجراء اختبار الحياة المرنة في ظل الظروف الديناميكية المقصودة أن أقسام المرونة تحمل الحركة التشغيلية.
تكامل المصلب لتجميع المكون
غالبًا ما يتم استخدام أجهزة التصلب المؤقتة أو الدائمة (على سبيل المثال ، أوراق FR-4 أو بوليميد مدعوم من اللاصق) لمحاكاة الدعم الصارم أثناء مجموعة SMT/THT على المناطق المرنة ، وضمان وضع دقيق ولحام ، ثم إزالته إذا لزم الأمر.
توجيه حراري وإشارات
غالبًا ما يجمع مركبات ثنائي الفينيل متعدد الكلور المختلطة بين دوائر الطاقة العالية أو RF. حراري مناسبة عن طريق المصفوفات والطائرات الأرضية ، مقترنة مع تخصيص طبقة دقيقة ، والحفاظ على سلامة الإشارة وتبديد الحرارة.
مقايضات التصنيع والتكاليف
التوازن بين التعقيد مقابل التكلفة: زيادة عدد الطبقة أو microvias أو النحاس الثقيل يرفع السعر. تعتبر مراجعات DFM (تصميم التصنيع المبكرة) ضرورية للتحقق من جدوى وفعالية من حيث التكلفة.
قدرات الاختبار والتفتيش
قد تحد التصميمات المختلطة AOI القياسية أو الأشعة السينية ؛ قد تكون هناك حاجة إلى تصاعدات مخصصة أو رقصات اختبار ملائمة المرونة أو اختبار مسبار الطيران للتحقق من صحة الاتصال ووضع المكون.
Q1: ما هي مجموعة PCB المختلطة المستخدمة؟
A1: يتم استخدامه حيث تقع حلول صلبة فقط-مثل الأجهزة القابلة للارتداء ، والأجهزة القابلة للطي ، والزرع الطبية ، ومصفوفات مستشعر الفضاء الفضائي-أي تطبيق يتطلب المرونة والاندماج والموثوقية.
س 2: كيف يمكنك ضمان الموثوقية عبر التحولات المرنة الصلبة؟
A2: من خلال تصميم المكدس الدقيق (مطابقة CTE) ، نصف قطر الانحناء المتحكم فيه ، الترابط الإبوكسي أو لاصق في المناطق الانتقالية ، مناسبة عن طريق الطلاء ، واختبارها تحت دورات ميكانيكية محاكاة.
تقف تجميع PCB المختلط في طليعة تصميم الإلكترونيات الحديثة - حيث يسيطر على تكامل لا مثيل له للتقنيات الصلبة والمرنة. يكمن المفتاح في التخطيط الدقيق للمكدس ، وتتبع/عبر الدقة ، واختبار المرن الميكانيكي ، وتحليل DFM ، و QA صارمة لضمان كل من الأداء وصلاحية التكلفة.
عند الانتهاء من ذلك بشكل صحيح - قواعد تصميم الخبراء ، والمواد القوية ، والتصنيع الدقيق - تقوم بتجميع ثنائي الفينيل متعدد الكلور بإصلاح إمكانيات المنتجات الجديدة في الأجهزة القابلة للارتداء المتقدمة ، والفضاء الطبي ، والسيارات ، والأجهزة الاستهلاكية.
فيFanway، نجلب أكثر من عقدين من الخبرة في PCB المتقدمة وتصنيع الصلابة. تجمع خدمات تجميع ثنائي الفينيل متعدد الكلور المختلطة بين المواد عالية الجودة ، والمعايير الرائدة في الصناعة (الامتثال IPC ، ROHS/Reach) ، ودعم DFM المصمم لتحقيق حلول متينة وعالية الأداء على نطاق واسع.
سواء كنت تنتم نماذج أولية أو تتجه إلى إنتاج كبير الحجم ، فإن فريقنا يضمن التميز في التصميم إلى التسليم.اتصل بنااليوم لرفع تصاميم المنتجات الخاصة بك مع حلول تجميع PCB المختلطة ذات الهندسة الدقيقة.
