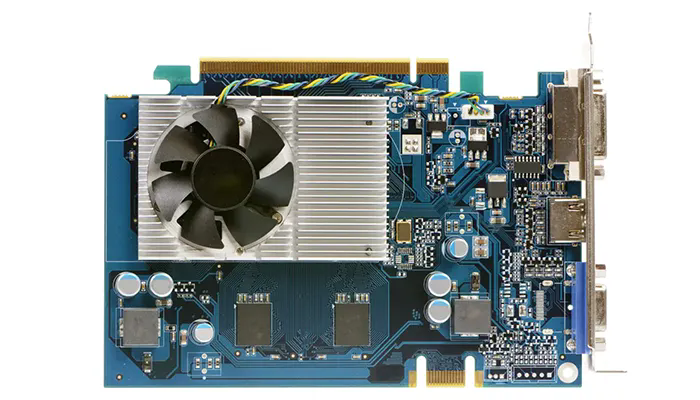

عندما يتعلق الأمر بتجميع ثنائي الفينيل متعدد الكلور ، غالبًا ما يسأل العديد من الشركات المصنعة والمهندسين ، "كيف يمكنني ضمان جودة عاليةتجميع ثنائي الفينيل متعدد الكلوربالنسبة لمشروعي؟ "تكمن الإجابة في فهم العملية والمواد والتكنولوجيا المعقدة. تجميع ثنائي الفينيل متعدد الكلور هو خطوة مهمة في تصنيع الإلكترونيات ، حيث يتم تثبيت المكونات على لوحة دوائر مطبوعة لإنشاء وحدة وظيفية. تؤثر جودة التجميع مباشرة على الأداء والتوفاء والموثوقية.
أحد العوامل الرئيسية في تجميع ثنائي الفينيل متعدد الكلور عالية الجودة هو اختيار المواد. ركائز عالية الجودة ، مثل FR-4 أو البوليميد ، تضمن الاستقرار الحراري والعزل الكهربائي. يلعب اختيار اللحام-خالي من الحمل أو المحترم-دورًا مهمًا في الامتثال والأداء. بالإضافة إلى ذلك ، تحمي التشطيبات السطحية مثل HASL أو ENIG أو OSP آثار النحاس من الأكسدة وتحسين قابلية اللحام.
جانب أساسي آخر هو طريقة التجميع. تستخدم تقنية Mount Surface (SMT) على نطاق واسع لدقة وكفاءتها في وضع المكونات الصغيرة ، في حين أن تكنولوجيا الفتحة (THT) مفضلة لمكونات أكبر وأكثر متانة. تستخدم الشركات المصنعة المتقدمة أيضًا مجموعة مختلطة للتكنولوجيا للجمع بين فوائد كلتا الطريقتين. يضمن التفتيش الضوئي الآلي (AOI) وفحص الأشعة السينية أيضًا أن كل لوحة تلبي معايير جودة صارمة.
لفهم المواصفات الفنية لتجميع ثنائي الفينيل متعدد الكلور عالي الجودة بشكل أفضل ، إليك تفصيل للمعلمات الرئيسية:
| المعلمة | وصف |
|---|---|
| عدد الطبقة | أحادي الجوانب ، على الوجهين ، أو متعدد الطبقات (4L ، 6L ، 8L ، إلخ) |
| مادة | FR-4 ، روجرز ، بوليميد ، جوهر معدني |
| وزن النحاس | 1oz ، 2oz (يؤثر على قدرة الحمل الحالية) |
| الانتهاء من السطح | Hasl ، Enig ، Osp ، Silver Silver |
| قناع لحام | الأخضر ، الأحمر ، الأزرق ، الأسود ، الأبيض (للعزل والجمال) |
| الحد الأدنى عرض تتبع | 3mil ، 4mil (يحدد سلامة الإشارة والتصنيع) |
| كثافة المكون | الاتصال العالي الكثافة (HDI) للتصميمات المدمجة |
س: ما هي العيوب الأكثر شيوعًا في مجموعة ثنائي الفينيل متعدد الكلور ، وكيف يمكن منعها؟
ج: تشمل العيوب الشائعة جسور اللحام (لحام فائض تسبب دوائر قصيرة) ، والتعقب (نهاية واحدة من مكون مكون بسبب التدفئة غير المتكافئة) ، والمفاصل الباردة (الالتصاق لحام الضعف). يمكن منعها عن طريق تحسين ملفات تعريف التراجع ، وضمان تصميم الاستنسل المناسب ، واستخدام معجون اللحام عالي الجودة. تساعد أنظمة التفتيش الآلية أيضًا في اكتشاف العيوب في وقت مبكر من العملية.
س: كيف تختلف مجموعة PCB للنموذج الأولي مقابل الإنتاج الضخم؟
ج: يركز تجميع النموذج الأولي على المرونة والتحول السريع ، وغالبًا ما يتضمن تعديلات يدوية ودفعات أصغر. ومع ذلك ، يتطلب الإنتاج الضخم عمليات آلية بالكامل ، واختبار صارم ، ومراقبة صارمة للجودة للحفاظ على الاتساق عبر آلاف الوحدات. تعد اختبارات تصميم التصنيع (DFM) حاسمة قبل التوسع.
كاسم موثوق به في الصناعة ،Fanwayمتخصص في تجميع ثنائي الفينيل متعدد الكلور عالي الدقة ، والذي يلبي احتياجات النماذج الأولية واحتياجات الإنتاج على نطاق واسع. تضمن مرافقنا الحديثة وبروتوكولات الجودة الصارمة أداءً موثوقاً للصناعات التي تتراوح من الإلكترونيات الاستهلاكية إلى الفضاء.
لمزيد من التفاصيل حول كيفية دعم مشروعك التالي ،اتصل بنا لمناقشة متطلباتك واستلام حل مخصص.
