من تصميم ثنائي الفينيل متعدد الكلور إلى الإنتاج الضخم ، تقدم Fanway خدمات تصنيع PCB سريعة المنعطف كحلول شديدة التوقف لمعالجة متطلبات المشروع المتنوعة الخاصة بك وتسريع وقتك في السوق.
PCB النحاس الثقيل (PCB النحاسي السميك) هو لوحة دوائر خاصة مصممة لتطبيقات الطاقة العالية العالية ، وسمك النحاس أكثر من 20 أوقية. في Fanway ، نحن متخصصون في تصنيع مركبات ثنائي الفينيل متعدد الكلور الثقيلة مع معالجة الطاقة المثالية ، والمرونة الحرارية ، والقوة الميكانيكية.
المرافق الحديثة المجهزة لألواح نحاسية ثقيلة من 4 طبقة ، والمعاوقة التي يتم التحكم فيها ، وتكامل التكنولوجيا المختلطة (HDI ، الصلابة).
ISO 9001 ، IATF 16949 ، وعمليات معتمدة من UL مع اختبارات صارمة (AOI ، الأشعة السينية ، الصدمة الحرارية).
التعاون مع فريقنا الهندسي لتحسين التصميم ، وردود الفعل DFM ، والنماذج الأولية السريعة.
التحول السريع ، والتسعير التنافسي ، واللوجستيات من طرف إلى طرف-سواء كنت بحاجة إلى نماذج أو إنتاج كبير.
✅ السعة الحالية العالية
هندسة لحمل التيارات مرتفعة دون ارتفاع درجة الحرارة ، تعد مركبات ثنائي الفينيل متعدد الكلور الثقيلة لدينا حلًا جيدًا لمحولات الطاقة ، وحدات التحكم في المحركات ، وأنظمة تخزين الطاقة.
✅ إدارة حرارية ممتازة
تتبدد طبقات النحاس السميكة الحرارة بكفاءة ، مما يقلل من النقاط الساخنة ويمتد عمر المكون بشكل مثالي للبيئات ذات درجة الحرارة العالية.
✅ الاستقرار الميكانيكي المحسن
آثار النحاس القوية والثقوب المطلية تحمل ركوب الدراجات الحرارية المتكررة ، والاهتزازات ، والإجهاد الميكانيكي.
| المعلمة | مواصفة |
| سمك النحاس | 3oz إلى 20 أوقية |
| العد الطبقات | يصل 20 طبقة |
| مادة | FR4 ، TG High ، قاعدة معدنية |
| عرض تتبع صغير | 8mil |
| المعالجة السطحية | ENIG ، HASL ، OSP ، SIVERION SILD ، electrogilding |
| الحد الأقصى الحالي | 300A |
| درجة حرارة التشغيل | -55 ℃ ~ 150 ℃ |
إلكترونيات الطاقة:أنظمة UPS والمزولات ومحولات الطاقة الشمسية/الرياح.
السيارات:EV إدارة البطارية ومحطات الشحن وأنظمة الجر.
صناعي:معدات اللحام ، محركات السيارات ، وضوابط الآلات الثقيلة.
الدفاع والفضاء:أنظمة الرادار ، وحدات توزيع الطاقة ، والطيران.

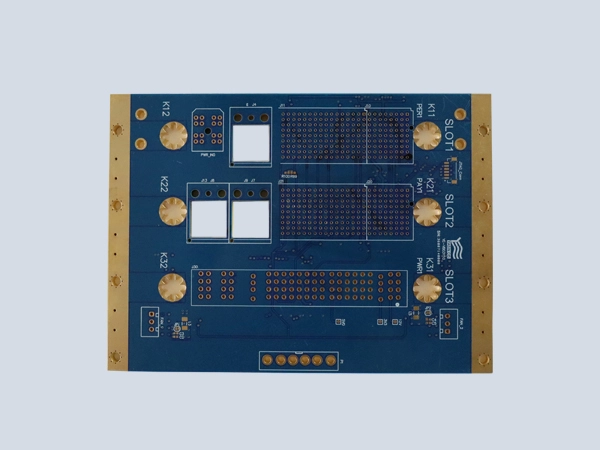

4 طبقات عالية TG ثقيلة النحاس ثنائي الفينيل متعدد الكلور

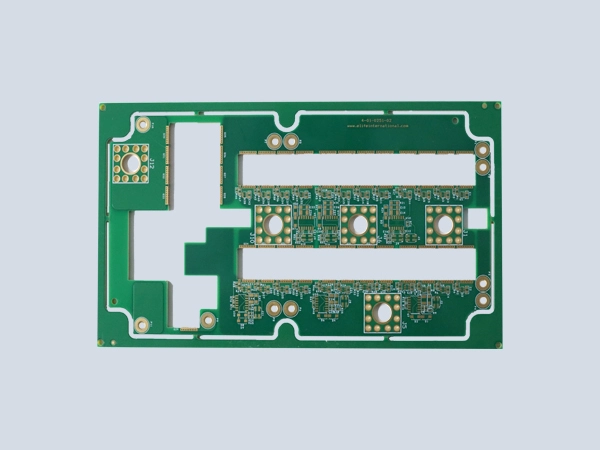

6 طبقات Vias عالية TG ثقيلة النحاس ثنائي الفينيل متعدد الكلور

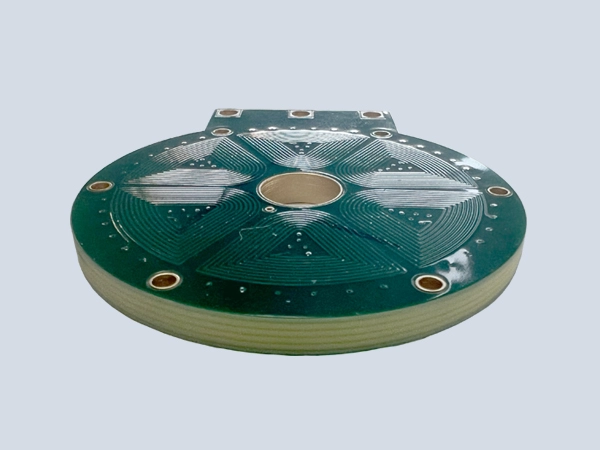

لوحة دائرة محرك نحاسية سميكة ذات 12 طبقة
