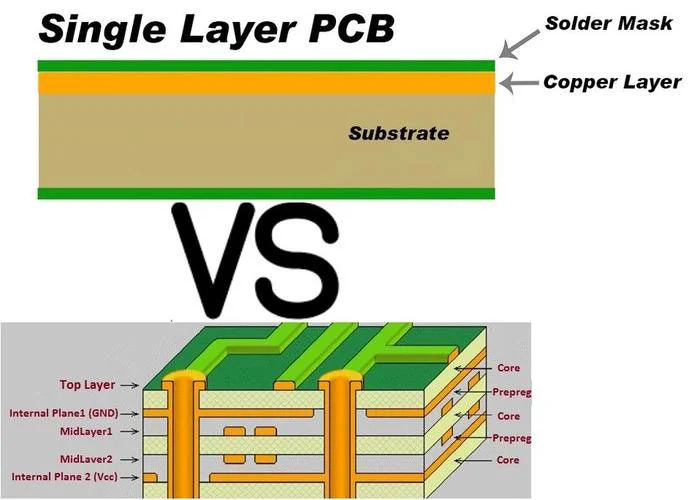

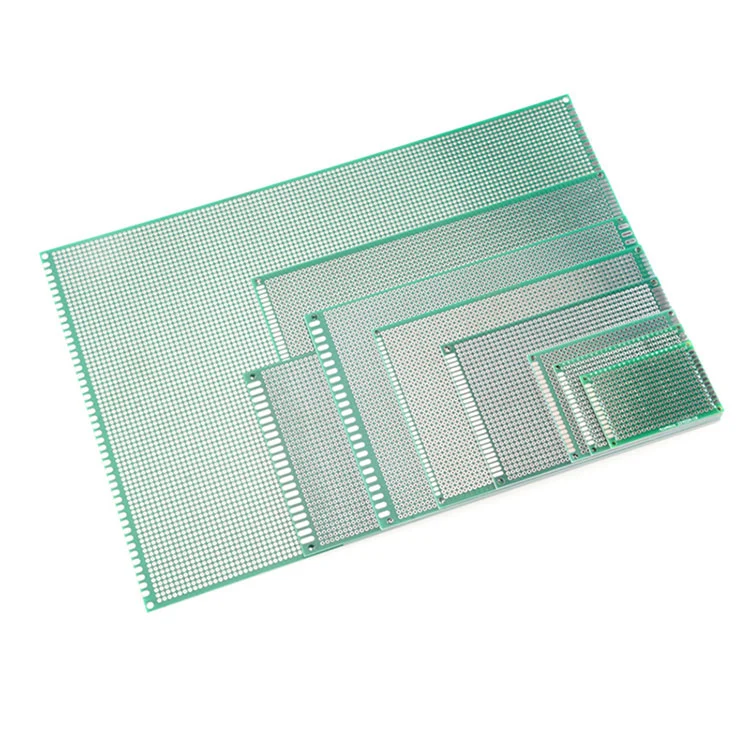

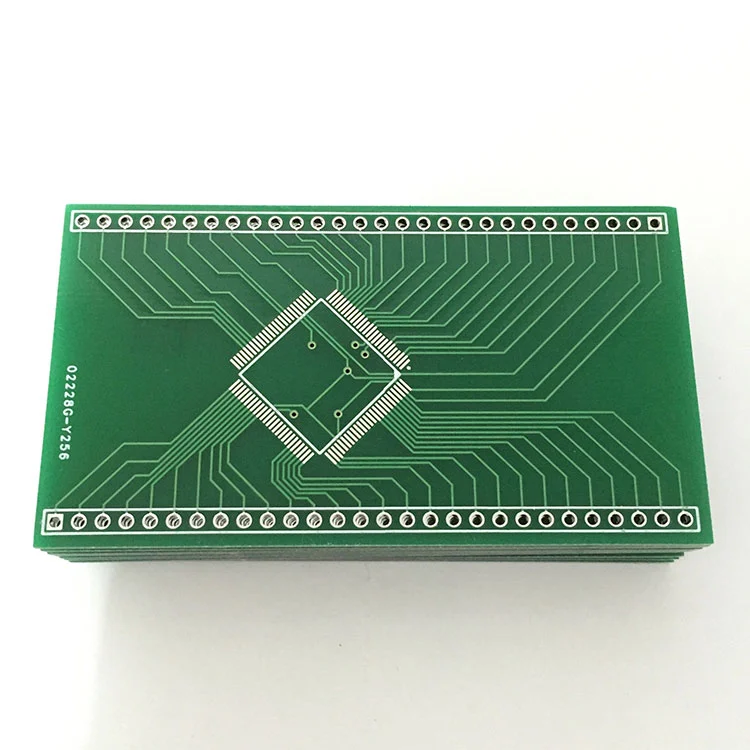

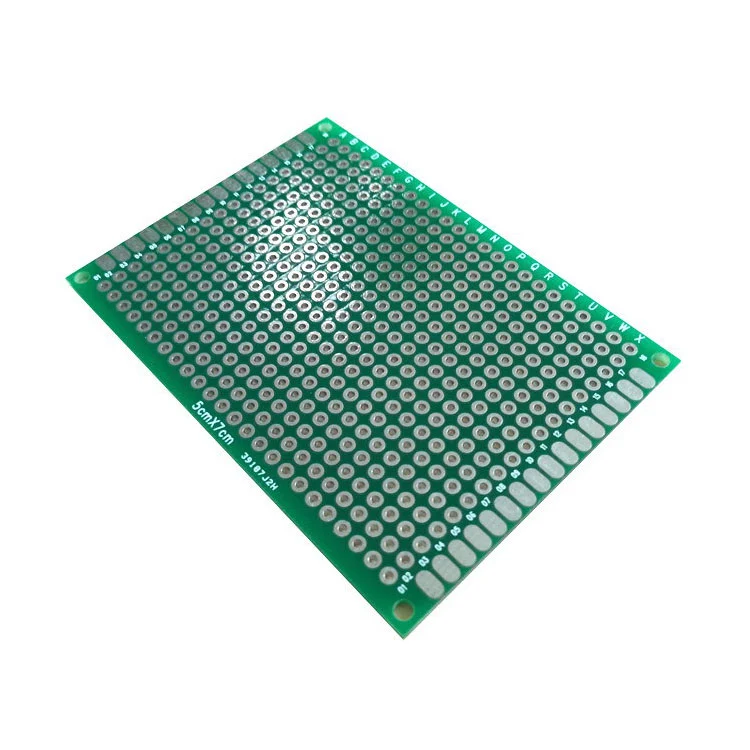

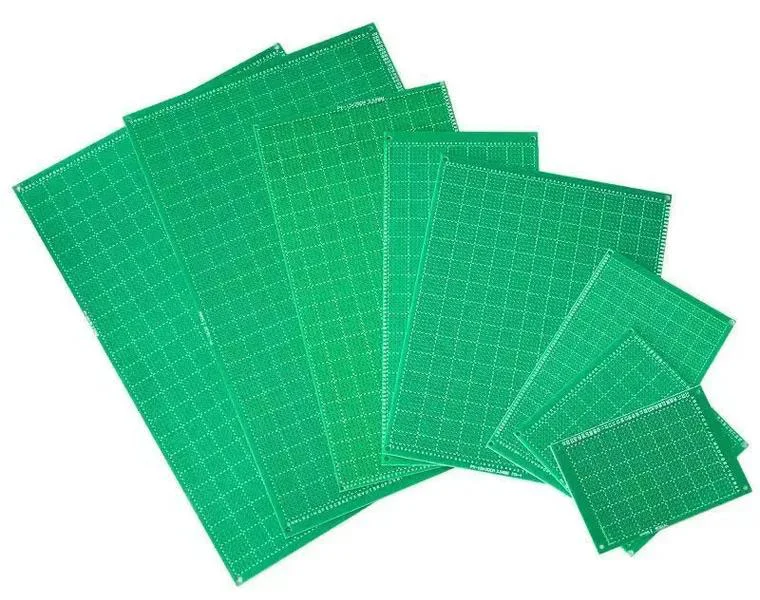

تعد PCB ذات الطبقة الواحدة ، والمعروفة أيضًا باسم لوحة الدوائر المطبوعة من جانب واحد ، أبسط شكل من أشكال تصميم ثنائي الفينيل متعدد الكلور. يتكون من طبقة نحاسية موصلة واحدة مغلفة على ركيزة غير موصوفة (مثل FR-4) ، مع مكونات مثبتة على جانب واحد وتوجه على الجانب الآخر. أفضل حل لدوائر منخفضة المعقدة ، ويستخدم على نطاق واسع في الإلكترونيات الاستهلاكية ، وإمدادات الطاقة ، والضوابط الصناعية بسبب عملية التصنيع السريعة بأسعار معقولة.
طبقة واحدة ثنائي الفينيل متعدد الكلور مع انخفاض تكاليف المواد والتصنيع مقارنة مع التصاميم متعددة الطبقات.
العملية البسيطة تقلل من المهلة الرصاصية لأنه لا يوجد تصفيح وعبر الحفر المطلوب.
الحد الأدنى لخطر اختلال الطبقة.
24/7 خبراء عبر الإنترنت مستعدون دائمًا لمساعدتك.
| المعلمة | النطاق النموذجي |
| سمك اللوحة | 0.4mm إلى 3.2mm |
| سمك النحاس | 1/2 أوقية إلى 3 أوقية |
| الحد الأدنى عرض تتبع | 0.2mm (8mil) |
| الحد الأدنى لحفر حفرة | 0.3mm (12mil) |
| التشطيب السطح | Hasl ، Osp ، enight |
| درجة حرارة التشغيل | -50 درجة مئوية إلى +105 درجة مئوية (تعتمد على المواد) |
| المزايا | القيود |
| ✔ تكلفة منخفضة منخفضة | ❌ لا يوجد متعدد الطبقات أو عن طريق الدعم |
| ✔ سهلة الإصلاح/تعديل | ❌ كثافة التوجيه المحدودة |
| ✔ وقت التحول السريع | ❌ غير مناسب للتصميمات عالية التردد (> 100 ميجا هرتز) |
| ✔ خفيفة الوزن وضغوط | ❌ انخفاض الأداء الحراري |
إعداد المواد:صفح واحد من النحاس المغطى بالنحاس.
الحفر:إزالة النحاس غير المرغوب فيه لتشكيل آثار.
حفر: Create holes for through-hole components.
قناع اللحام وشرقة الحرير:تطبيق الطلاء الواقي والعلامات.
الانتهاء من السطح:تشمل الخيارات HASL (تسوية الهواء الساخن) أو OSP.
إلكترونيات المستهلك:الآلات الحاسبة ، إضاءة LED ، ألعاب.
أنظمة الطاقة:محولات AC/DC ، مرحلات.
الضوابط الصناعية:أجهزة استشعار ، وحدات تحكم المحرك.
