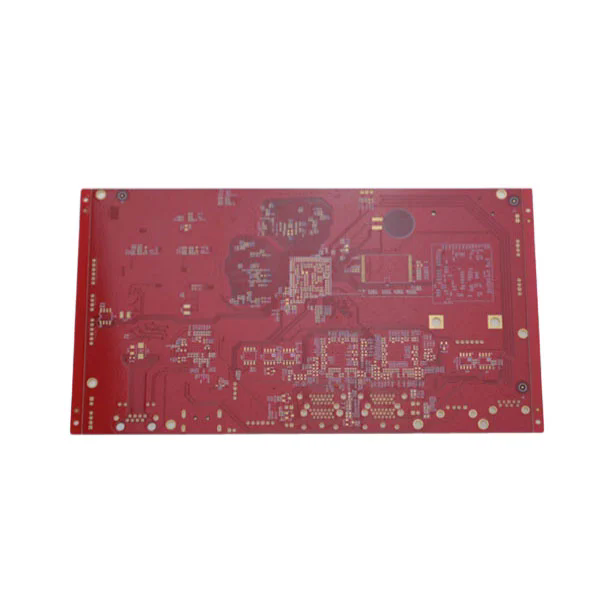

في عصر اليوم الرقمي ، تقريبًا كل جهاز حديث - من الهواتف الذكية والمعدات الطبية إلى أنظمة التحكم في السيارات - على لوحة الدوائر المطبوعة (PCB). في حين تم استخدام ثنائي الفينيل متعدد الكلور للطبقة الواحدة والطبقة المزدوجة على نطاق واسع لعقود ، فقد تم تقديم الطلب على أجهزة أكثر قوة وضغوطًامركبات ثنائي الفينيل متعدد الكلور متعددة الطبقاتمعيار الصناعة في الإلكترونيات عالية الأداء.
يتكون ثنائي الفينيل متعدد الكلور متعدد الطبقات من ثلاث طبقات نحاسية أو أكثر موصلة مكدسة معًا ، مفصولة بمواد عازلة تُعرف باسم العزل الكهربائي. على عكس الألواح الواحدة أو على الوجهين ، تتيح مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات المصممين تحقيق توجيه معقد ووظائف أكبر وموثوقية محسنة. لا تعمل هذه البنية على تحسين تدفق الإشارة فحسب ، بل تعمل أيضًا على تقليل التداخل الكهرومغناطيسي بشكل كبير ، وهو مصدر قلق كبير في الدوائر عالية السرعة.
تتجاوز مزايا مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات تعقيدها الهيكلي. إنها تمكن الشركات المصنعة من إنشاء أجهزة أصغر وأخف وزناً وأكثر متانة ، دون التضحية بقدرة المعالجة أو الكفاءة. سواء في الفضاء أو الاتصالات السلكية واللاسلكية أو التكنولوجيا الطبية ، فإن تعدد استخدامات مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات جعلتها حجر الزاوية في الابتكار.
على المستوى الأساسي ، تحل مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات مشكلة اختناقات المساحة والأداء المحدودة. من خلال تكديس طبقات متعددة من النحاس ، يكتسب المصممون القدرة على توجيه الإشارات بذكاء أكبر وتجنب مشكلات الازدحام التي تحدث مع لوحات طبقات تقليدية. هذا هو أحد الأسباب الرئيسية التي تجعل مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات تهيمن على الصناعات حيث يكون كل من التصغير والأداء ضروريين.
يكمن مبدأ العمل في PCB متعدد الطبقات في تصميمه الطبقات. كل طبقة موصلة محفورة بأنماط الدائرة ، في حين أن VIAS (من خلال الثقوب أو VIAs الأعمى أو VIAs المدفونة) تربط هذه الطبقات للسماح بالاتصال الكهربائي غير الملحوظ. عزل الطبقات العازلة الطبقات النحاسية ، مما يضمن أن الإشارات الكهربائية سفر مع الحد الأدنى من التداخل وأقصى قدر من الكفاءة.
لتوضيح المعلمات المهنية بشكل أفضل لثنائي الفينيل متعدد الكلور متعدد الطبقات ، ضع في اعتبارك الجدول التالي:
| المعلمة | نطاق المواصفات |
|---|---|
| عدد الطبقة | من 4 إلى 40 طبقات |
| مادة قاعدة | FR4 ، High TG FR4 ، Rogers ، polyimide |
| سمك النحاس | 0.5 أوقية إلى 3 أوقية لكل طبقة |
| سمك اللوحة | من 0.4 مم إلى 5.0 مم |
| دقيقة. حجم الثقب | 0.1 مم |
| الانتهاء من السطح | Hasl ، Enig ، Osp ، Silver Silver |
| السيطرة على المعاوقة | ± 10 ٪ التسامح |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +150 درجة مئوية |
| لون قناع اللحام | أخضر ، أسود ، أبيض ، أزرق ، أحمر |
لا تعكس هذه المعلمات القدرات الهندسية فحسب ، بل تعكس أيضًا خيارات التخصيص التي يمكن للمصنعين توفيرها. على سبيل المثال ، يضمن اختيار مواد FR4 عالية TG أو Rogers مقاومة الحرارة والاستقرار في البيئات الصعبة مثل أنظمة رادار السيارات أو إلكترونيات الطيران. يعد سمك النحاس أمرًا بالغ الأهمية للتعامل مع الأحمال الحالية ، في حين أن التحكم في المعاوقة يؤثر بشكل مباشر على انتقال إشارة التردد العالي.
تتضمن عملية تصميم ثنائي الفينيل متعدد الكلور متعدد الطبقات خطوات متعددة: إنشاء تخطيطي ، وتخطيط الطبقة ، والتوجيه ، واختبار المحاكاة. يجب على المهندسين موازنة المتطلبات الكهربائية والحرارية والميكانيكية بعناية. يمكن أن يؤدي التخطيط الضعيف إلى الحديث المتبادل أو ارتفاع درجة الحرارة أو فقدان الإشارة ، وهذا هو السبب في أن تصميم PCB متعدد الطبقات يعتبر علمًا وفنًا.
علاوة على ذلك ، فإن التقدم في تكنولوجيا تصنيع ثنائي الفينيل متعدد الكلور-مثل microvias المحفوفة بالليزر ، وطرق HDI (الوصلات العالية الكثافة) ، والمكونات المضمنة-دفعت لوحات متعددة الطبقات إلى ارتفاعات جديدة من الأداء. تتيح هذه الميزات مركبات ثنائي الفينيل متعدد الكلور الحديثة دعم 5G و IoT وأجهزة الذكاء الاصطناعي ومعدات التشخيص الطبي من الجيل التالي.
إن السبب وراء اختيار الصناعات بشكل متزايد من مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات واضح: فهي تقدم أداءً وموثوقية فائقين مقارنةً ببدائل الطبقة الفردية أو ذات الطبقة المزدوجة. فيما يلي بعض من أهم الفوائد التي تشرح تبنيها على نطاق واسع:
سلامة الإشارة العالية: مع المعاوقة التي يتم التحكم فيها وطائرات أرضية متعددة ، يقلل مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات من تشويه الإشارة. هذا أمر بالغ الأهمية للتطبيقات عالية السرعة مثل خوادم البيانات والمحطات الأساسية 5G.
التصميم المدمج: يقلل الطبقات المكدس رأسياً من الحاجة إلى أسطح اللوح الأكبر ، مما يمكّن الشركات المصنعة من جعل المنتجات أصغر وأخف وزناً دون فقدان الطاقة.
تعزيز المتانة: تم تصميم مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات بمواد عالية الجودة تحمل الإجهاد البيئي ، بما في ذلك تقلبات درجة الحرارة والاهتزاز والصدمة الميكانيكية.
انخفاض التداخل الكهرومغناطيسي (EMI): يساعد استخدام الطائرات الأرضية والتوجيه الاستراتيجي على حماية الدوائر الحساسة من الضوضاء ، مما يضمن أداء ثابت.
التنوع: من أدوات المستهلك إلى الأقمار الصناعية ، فإن مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات قابلة للتكيف مع الصناعات والتطبيقات المتنوعة.
على سبيل المثال ، في صناعة السيارات ، أنظمة مساعدة السائق المتقدمة متعددة الطبقات PCBS (ADAS) ، والترفيه في المركبات ، وأنظمة إدارة البطاريات في السيارات الكهربائية. في المعدات الطبية ، فهي ضرورية لماسحات التصوير بالرنين المغناطيسي ، وربط أجهزة تنظيم ضربات القلب ، وأنظمة التصوير ، حيث يمكن أن تعني الموثوقية الحياة أو الموت. في قطاع الاتصالات السلكية واللاسلكية ، تتيح مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات نقل بيانات عالية التردد عبر الأجهزة المدمجة التي تتطلب اتصالًا مستقرًا.
إن قدرة مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات على تحقيق التوازن بين حجم الحجم ، وتحسين الأداء ، والموثوقية تجعلها خيارًا غير قابل للتفاوض في النظام الإيكولوجي الإلكتروني الحديث.
Q1: ما هو الفرق الرئيسي بين ثنائي الفينيل متعدد الكلور متعدد الطبقات و PCB مزدوج الطبقة؟
يحتوي ثنائي الفينيل متعدد الكلور ذو الطبقة المزدوجة على طبقتين موصلان فقط ، مما يحد من تعقيد توجيه الدائرة. ومع ذلك ، فإن ثنائي الفينيل متعدد الكلور متعدد الطبقات ، يتراكم ثلاث طبقات أو أكثر ، مما يتيح تصميمات أكثر إحكاما ، وسلامة الإشارة الأفضل ، والأداء الأعلى. هذا يجعل مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات الخيار المفضل لتطبيقات عالية السرعة وعالية الكثافة والموثوقية.
س 2: ما هي المدة التي تستغرقها ثنائي الفينيل متعدد الكلور متعدد الطبقات عادة في التطبيقات الصعبة؟
يعتمد عمر PCB متعدد الطبقات على اختيار المواد وبيئة التشغيل وجودة التصنيع. مع ارتفاع TG FR4 أو مواد متخصصة مثل polyimide ، يمكن أن يستمر PCB متعدد الطبقات من 10 إلى 20 عامًا أو أكثر في التطبيقات الصناعية أو الطيران. الإدارة الحرارية المناسبة والتشطيب السطحي يمتد متانة.
مع نمو الطلب على الإلكترونيات المتقدمة ، تتطلب الشركات شركاء ثنائي الفينيل متعدد الكلور الذين لا يستطيعون تقديم المنتجات فحسب ، بل الموثوقية على المدى الطويل.Fanwayلقد أنشأت نفسها كشركة مصنّعة موثوق بها من مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات من خلال الجمع بين عمليات التصنيع الحديثة مع مراقبة جودة صارمة. من النماذج الأولية للمدنى الصغيرة إلى الإنتاج على نطاق واسع ، يضمن Fanway أن كل مجلس يفي بالمعايير الدولية للأداء والسلامة.
إذا كنت تبحث عن مركبات ثنائي الفيراتصل بنااليوم لمعرفة كيف يمكن لـ Fanway أن يدعم ابتكارك التالي مع حلول PCB ذات المستوى العالمي.
-
