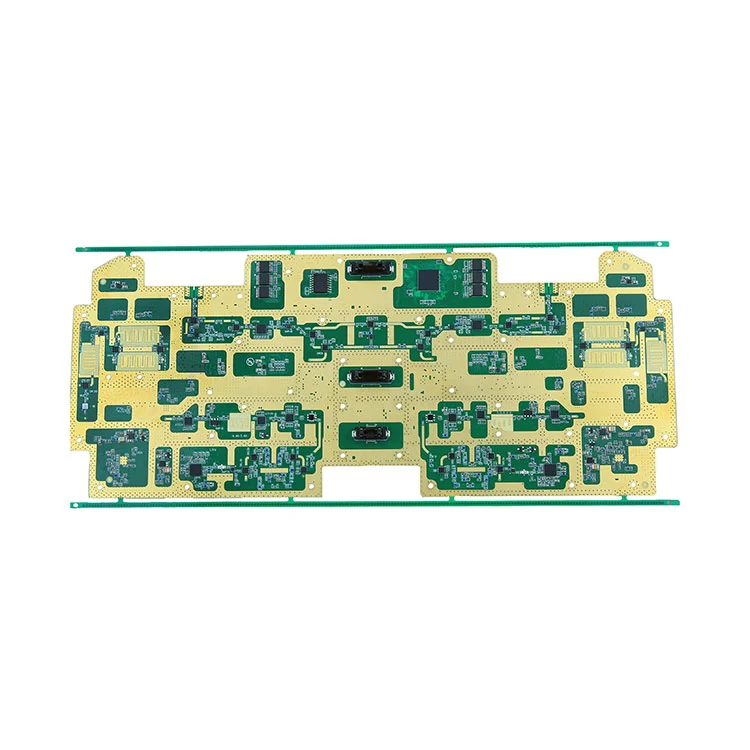

تجميع ثنائي الفينيل متعدد الكلور على السطحيعتبر حجر الزاوية في صناعة الإلكترونيات الحديثة. توفر هذه المدونة نظرة عميقة حول ماذا وكيف ولماذا والتحديات والفوائد والمواد وطرق ضمان الجودة والاتجاهات المستقبلية لتجميع تقنية Surface Mount Technology (SMT) وSurface Mount Device (SMD). سواء كنت مهندس تصميم، أو متخصصًا في التصنيع، أو قارئًا فضوليًا، ستساعدك هذه المقالة على فهم السبب وراء تحول Surface Mount PCB Assembly إلى معيار الصناعة.
تشير مجموعة PCB المثبتة على السطح إلى عملية التجميع الإلكترونية حيث يتم تركيب المكونات مباشرة على سطح لوحة الدوائر المطبوعة (PCB) بدلاً من إدخالها من خلال الثقوب. تعتمد هذه العملية على تقنية التثبيت السطحي (SMT) وأجهزة التثبيت السطحي (SMDs)، والتي تسمح بكثافة أعلى للمكونات وتقليل تكاليف التصنيع. أصبح SMT منتشرًا في كل مكان في صناعة الإلكترونيات بسبب كفاءته وقابليته للتوسع ومزايا الأداء.
يكمن التباين الأساسي بين تقنية Surface Mount Technology (SMT) وتقنية Through-Hole (THT) في كيفية توصيل المكونات الكهربائية بلوحة PCB:
| ميزة | تقنية التركيب السطحي (SMT) | تقنية الفتحة (THT) |
|---|---|---|
| مرفق | مثبتة على سطح اللوحة | تمر الخيوط عبر الثقوب الموجودة في ثنائي الفينيل متعدد الكلور |
| حجم المكون | الأصغر | أكبر |
| سرعة التجميع | أسرع | أبطأ |
| الأتمتة | مؤتمتة للغاية | أقل آلية |
| أداء | أفضل للترددات العالية | قوة ميكانيكية أفضل |
يتضمن SMT العديد من أنواع المكونات. فيما يلي الأكثر شيوعًا:
| نوع المكون | وصف |
|---|---|
| المقاومات (0603، 0402) | التحكم في التيار والجهد في الدوائر. |
| المكثفات | تخزين وإطلاق الطاقة الكهربائية. |
| الدوائر المتكاملة (ICs) | أداء وظائف معالجة محددة. |
| الثنائيات والمصابيح | السيطرة على التدفق الحالي وتوفير إشارة. |
| الموصلات والمفاتيح | تمكين الاتصال الخارجي وإدخال المستخدم. |
يمكن أن يواجه تجميع SMT العديد من التحديات، مثل وضع شواهد القبور، وجسور اللحام، والدوائر المفتوحة. تشمل أفضل الممارسات ما يلي:
| مادة | غاية |
|---|---|
| الركيزة ثنائي الفينيل متعدد الكلور | المواد الأساسية للدوائر. |
| لصق اللحيم | يربط SMDs بالوسادات أثناء إعادة التدفق. |
| عناصر | أجزاء SMD لوظيفة الدائرة. |
| مرسام | يضمن التحكم في تطبيق معجون اللحام. |
| تدفق | يحسن ترطيب اللحام ويزيل الأكاسيد. |
يتطلب التجميع عالي الجودة للتركيب على السطح اختبارًا وتحققًا صارمين. تشمل الطرق الرئيسية ما يلي:
يضمن ضمان الجودة المشترك أن تلبي مركبات ثنائي الفينيل متعدد الكلور معايير الأداء والموثوقية المتوقعة في الإلكترونيات الحديثة.
هناك العديد من الاتجاهات الرئيسية التي تشكل مستقبل SMT:
تضمن هذه الاتجاهات استمرار تطور مجموعة Surface Mount PCB، وتحسين الأداء وتقليل دورات الإنتاج.
