لوحة الدوائر المطبوعة (PCB)هو العمود الفقري لجميع الأجهزة الإلكترونية تقريبًا — بدءًا من الأدوات الاستهلاكية وحتى أنظمة التحكم الصناعية. توفر اللوحة الدعم الميكانيكي والربط الكهربائي بين المكونات الإلكترونية. في عالم اليوم الذي يعتمد على الإلكترونيات، يعد التصميم والمواد وجودة التصنيع لثنائي الفينيل متعدد الكلور أمرًا بالغ الأهمية للأداء والموثوقية والتكلفة.
إنها توفر طريقة مدمجة وقابلة للتكرار وموثوقة لربط المكونات.
أنها تضمن سلامة الإشارة، وتوزيع الطاقة، والإدارة الحرارية.
ومع اتجاهات مثل التصغير، والجيل الخامس، والذكاء الاصطناعي، وإنترنت الأشياء، أصبحت مركبات ثنائي الفينيل متعدد الكلور المتقدمة (مثل HDI، وrigid-flex) عنصرًا أساسيًا في الابتكار.
من المتوقع أن يصل سوق ثنائي الفينيل متعدد الكلور العالمي إلى 117.53 مليار دولار أمريكي بحلول عام 2032، مما يعكس الطلب القوي.
عند اختيار ثنائي الفينيل متعدد الكلور، سوف تواجه عادةً قرارًا بينFR4 (جامدة)وجامد-فليكس (هجين من جامد + مرن). يعتمد الاختيار على القيود الميكانيكية والكهربائية والتصميمية لمنتجك. فيما يلي أسئلة إرشادية "كيف / لماذا / ماذا" لمساعدتك على اتخاذ القرار:
| اعتبار | السؤال الرئيسي | التوجيه النموذجي |
|---|---|---|
| الإجهاد الميكانيكي والانحناء | ما مقدار الانثناء أو الانحناء الذي ستتعرض له اللوحة خلال دورة حياتها؟ | استخدم Rigid-Flex إذا كانت هناك حاجة إلى الانحناء أو الطي المتكرر؛ FR4 إذا بقي المجلس مسطحًا. |
| قيود المساحة والوزن | لماذا الوزن أو الاكتناز أمر بالغ الأهمية؟ | يمكن لـ Rigid-Flex تقليل الحاجة إلى الموصلات والأسلاك بين اللوحات، مما يوفر المساحة والوزن. |
| التكلفة والعائد | ما هي ميزانيتك والحجم المتوقع؟ | FR4 أبسط وأكثر فعالية من حيث التكلفة بكميات كبيرة؛ يتميز Rigid-Flex بتعقيد وتكلفة أعلى في العملية. |
| سلامة الإشارة وعدد الطبقات | كم عدد الطبقات / ما مدى كثافة آثارك؟ | يمكن أن يدعم كلاهما عددًا كبيرًا من الطبقات، لكن المرونة الصلبة قد تساعد في التوجيه في المساحات المقيدة. |
| الحرارية والاهتزاز والموثوقية | لماذا إعطاء الأولوية للمتانة والموثوقية؟ | غالبًا ما يكون أداء Rigid-Flex أفضل في ظل الصدمات والاهتزازات، ولكن يجب تصميمه بعناية. |
دعونا الآن نفحص بالتفصيل المتغيرين.

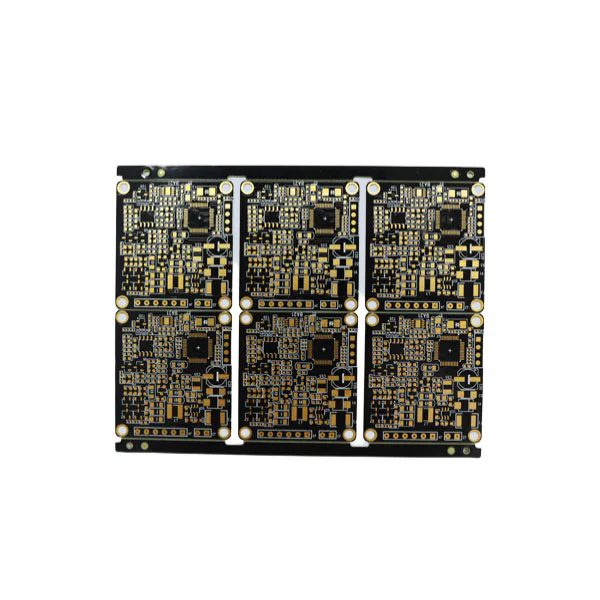

FR4 هو الركيزة الأكثر استخدامًا لمركبات ثنائي الفينيل متعدد الكلور الصلبة. "FR" تعنيمثبطات اللهبو"4" هي درجة المادة. وهو يتألف من قماش منسوج من الألياف الزجاجية مع مادة رابطة من راتنجات الايبوكسي.
يوجد أدناه جدول نموذجيFR4 ثنائي الفينيل متعدد الكلورالمعلمات (قد تختلف هذه الأرقام حسب المورد ودرجة Tg):
| المعلمة | القيمة/النطاق النموذجي | ملاحظات / أهمية |
|---|---|---|
| ثابت العزل الكهربائي (دك) | 3.8 - 4.8 (عند 1 ميجاهرتز) | يؤثر على التحكم في المعاوقة وتأخير الإشارة. |
| عامل التبديد (Df) | ~0.009 (عند 1 ميجاهرتز) | ظل الخسارة: فقدان الإشارة في التردد العالي. |
| القوة الكهربائية | 800 – 1800 فولت/مل | قوة انهيار عازلة. |
| Tg (درجة حرارة انتقال الزجاج) | 130 درجة مئوية، 140 درجة مئوية، 150 درجة مئوية، 170 درجة مئوية | يعطي Tg العالي موثوقية حرارية أفضل. |
| سمك اللوح | 0.4 ملم – 3.2 ملم (عادي) | يعتمد على القيود الميكانيكية / الملائمة. |
| سمك النحاس | 1 أوقية (≈35 ميكرومتر)، 2 أوقية، 3 أوقية، 4 أوقية | نحاس أثقل للمسارات الحالية الأعلى. |
| الحد الأدنى من التتبع / التباعد | ~4 مل (0.1 ملم) أو أفضل | يعتمد على القدرة التصنيعية. |
| الانتهاء من السطح | ENIG، HASL، OSP، Immersion Ag، إلخ. | يؤثر على قابلية اللحام والموثوقية. |
الإلكترونيات الاستهلاكية (الهواتف الذكية، الأجهزة القابلة للارتداء، الأجهزة)
لوحات التحكم الصناعية، لوحات الإعلانات، مزودات الطاقة
عندما يظل اللوح مسطحًا، دون الحاجة إلى الطي أو الثني
لا يمكن أن تنحني أو تنثني دون المخاطرة بالتشقق أو التصفيح (بسبب هيكل الزجاج الصلب + الإيبوكسي)
بالنسبة للإلكترونيات المدمجة ومتعددة الأجزاء التي تحتاج إلى وصلات بينية مرنة، قد يكون من المفضل استخدام وصلات مرنة صلبة

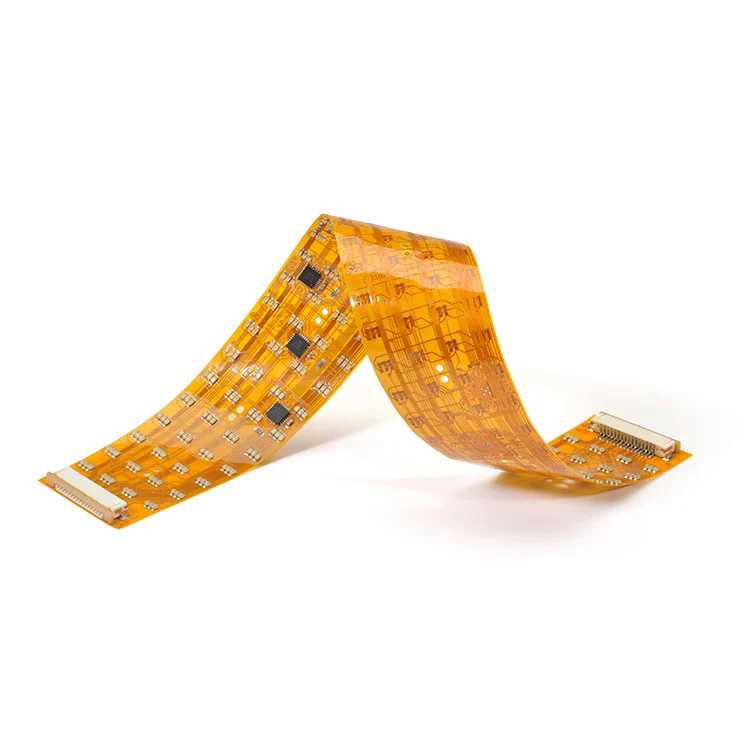

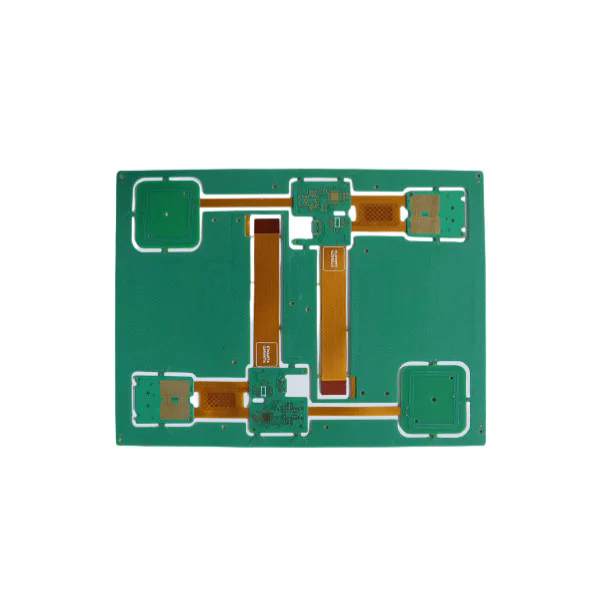

ثنائي الفينيل متعدد الكلور جامد فليكسيجمع بين أقسام الدوائر الصلبة (عادةً FR4) وأقسام الدوائر المرنة (بوليميد، بوليستر، إلخ) في لوحة واحدة متكاملة. إنه يتيح الثني والطي والهيكل ثلاثي الأبعاد مع الحفاظ على الدعم الصلب لتركيب المكونات.
يجب أن يدير التصميم بعناية المناطق المرنة (نصف قطر الانحناء، وتكديس الطبقات، والانتقالات النحاسية)
يتم تصفيح الطبقات الصلبة والمرنة من خلال علاجات الترابط والالتصاق الخاضعة للرقابة.
المواد المرنة النموذجية: أفلام البوليميد، وأغشية التغطية، والطبقات اللاصقة
زاوية الطي لكل طبقة محدودة (على سبيل المثال، بوليميد غالبًا ما يتراوح بين 0.5 إلى 2 درجة لكل طبقة).
من مراجع الصناعة:
| غرض | المعلمة / القدرة | ملحوظات |
|---|---|---|
| جامدة + سمك المجلس المرن | 0.25 ملم حتى 6.0 ملم (مدمج) | يعتمد على مجموعات الطبقات والبنية |
| طبقات | ما يصل إلى 32 طبقة في بعض التصاميم | متعدد الطبقات جامدة + الجمع المرن |
| الحد الأدنى من التتبع / التباعد | 0.075 ملم / 0.075 ملم (≈ 3 مل) | منطقة مرنة عالية الكثافة |
| الحد الأدنى لحجم الثقب/حجم الوسادة | 0.10 ملم / 0.35 ملم | بالنسبة للميكروفيا والثقوب وما إلى ذلك. |
| أقصى سمك للنحاس | 4 أوقية (الجزء الصلب) | لقسم جامد التيارات الثقيلة |
| النحاس المرن (الجزء المرن) | 0.5 - 2 أوقية | أخف النحاس على المنطقة المرنة |
| خيارات الانتهاء من السطح | ENIG، الغمر Ag، OSP، HASL، إلخ. | لكل من المقاطع الصلبة والمرنة |
| التصاق والتصفيح | إعداد التصاق خاص (البلازما، أكسيد البني) | لضمان الترابط المرن والصلب |
ممتاز في الاهتزازات العالية والصدمات والمساحات المقيدة (مثل الفضاء الجوي والأجهزة الطبية)
يقلل/يزيل الموصلات والأسلاك بين اللوحات
يبسط التجميع من خلال دمج الوظائف الصلبة والمرنة في قطعة واحدة
يسمح بطي الدائرة ثلاثية الأبعاد أو هيكل متعدد المستويات
ارتفاع تعقيد التصنيع، وزيادة مخاطر العائد
يتطلب تصميمًا مدروسًا خاصة في المناطق المرنة (نصف قطر الانحناء، وتخفيف الضغط)
تكون تكلفة اللوحة أعلى، لكن تكلفة النظام قد تنخفض نظرًا لوجود عدد أقل من الموصلات والكابلات وخطوات التجميع
Q1: ما هو سمك ثنائي الفينيل متعدد الكلور الذي يجب أن يكون عليه طلبي؟
A1: يعتمد سمك ثنائي الفينيل متعدد الكلور على القيود الميكانيكية والحرارية والمساحة. تتراوح ألواح FR4 الصلبة النموذجية من 0.4 مم إلى 3.2 مم. في التصميمات الصلبة المرنة، غالبًا ما تتراوح السماكة المجمعة بين 0.25 مم إلى 6.0 مم. كلما كانت اللوحة أرق، زادت المرونة، لكن الاستقرار الميكانيكي يتناقص.
س2: لماذا تختار الألواح الصلبة المرنة بدلاً من الألواح الصلبة والمرنة المنفصلة؟
A2: تعمل تقنية Rigid-flex على تقليل خطوات التوصيل والأسلاك والتجميع؛ يعمل على تحسين الموثوقية في ظل الاهتزازات، ويتيح طيًا مدمجًا ثلاثي الأبعاد. إنه يدمج كلاً من مناطق التركيب الصلبة والأقسام المرنة في لوحة واحدة.
س3: ما هي الخصائص الكهربائية لـ FR4 الأكثر تأثيرًا على سلامة الإشارة؟
A3: يؤثر ثابت العزل الكهربائي (Dk) على الممانعة وسرعة الانتشار؛ يؤثر عامل التبديد (Df) على فقدان الإشارة، خاصة عند الترددات العالية؛ يلعب سمك النحاس والهندسة النزرة أيضًا أدوارًا حاسمة.
