يشرح هذا الدليل ثنائي الفينيل متعدد الكلور متعدد الطبقات التكنولوجيا - ما هي، وكيف تختلف عن مركبات ثنائي الفينيل متعدد الكلور أحادية الطبقة ومزدوجة الطبقة، وسبب أهميتها في الإلكترونيات الحديثة، وكيفية عمل التصنيع، وأفضل ممارسات التصميم. مع رؤى منشنتشن Fanway التكنولوجيا المحدودة، تقدم هذه المقالة للمهندسين والمصممين ومتخصصي المشتريات المعرفة العملية والأسئلة الشائعة.

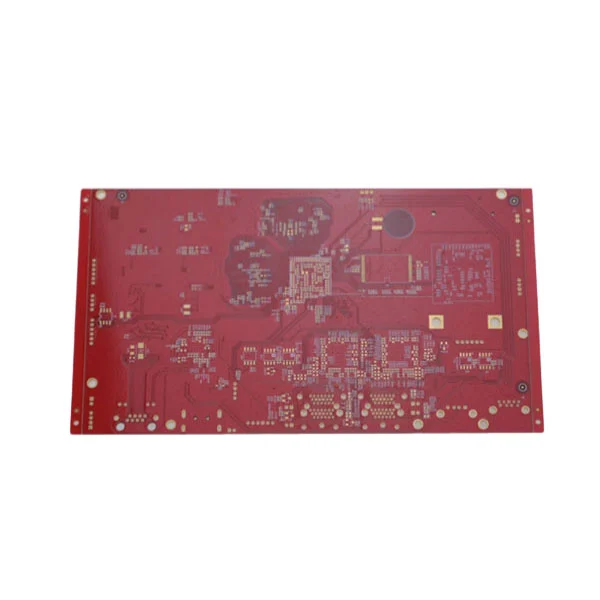

A ثنائي الفينيل متعدد الكلور متعدد الطبقات- أو لوحة الدوائر المطبوعة متعددة الطبقات - عبارة عن لوحة مكونة من ثلاث طبقات موصلة أو أكثر (عادةً نحاسية) مفصولة بمادة عازلة ومترابطة معًا من خلال التصفيح. على عكس مركبات ثنائي الفينيل متعدد الكلور ذات الطبقة الواحدة أو المزدوجة، تسمح التصميمات متعددة الطبقات بكثافة توجيه أعلى وأداء أفضل واتصالات كهربائية أكثر تعقيدًا ضمن مساحة صغيرة. الشركات مثلشنتشن Fanway التكنولوجيا المحدودةمتخصصون في بناء مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات موثوقة للغاية للإلكترونيات المتقدمة في قطاعات الاتصالات والأجهزة الطبية والفضاء.
تعمل مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات عن طريق تكديس طبقات نحاسية موصلة بديلة وألواح عازلة مسبقة الصنع/ألياف زجاجية. يسمح التصميم المقطعي للإشارات بالانتقال بين الطبقات الداخلية والخارجية من خلال الثقوب المطلية (PTHs) أو المنافذ. تضمن المعاوقة التي يتم التحكم فيها وطائرات الطاقة واستراتيجيات سلامة الإشارة التشغيل الموثوق به عند الترددات العالية.
| نوع الطبقة | وصف |
|---|---|
| طبقة الإشارة | مسارات الدوائر والوصلات. |
| طائرة الطاقة | يوزع الطاقة والأرض. يقلل من الضوضاء. |
| جوهر | قاعدة صلبة توفر القوة. |
| التقوية المسبقة | مادة لاصقة عازلة تربط الطبقات. |
توفر الطبقات الداخلية توجيهًا إضافيًا ومسارات إشارة عالية السرعة، بينما تدعم الطبقات الخارجية تجميع المكونات. من خلال تصميم مكدس دقيق، يحب المصنعونشنتشن Fanway التكنولوجيا المحدودةضمان الحد الأدنى من الحديث المتبادل والأداء الكهربائي الأمثل.
توفر مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات العديد من المزايا مقارنة بأنواع اللوحات الأبسط. فيما يلي الأسباب الرئيسية التي تجعل المهندسين يفضلونها:
تعد مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات ضرورية في الصناعات التي تتطلب إلكترونيات معقدة وموثوقة:
الشركات المصنعة مثلشنتشن Fanway التكنولوجيا المحدودةدعم الإنتاج بكميات كبيرة لهذه القطاعات من خلال مقاومة خاضعة للرقابة وتفاوتات مشددة ضرورية للتطبيقات ذات الأداء الحيوي.
يتطلب تصميم PCB متعدد الطبقات ناجحًا أدوات متخصصة ومهندسين ذوي خبرة والتزامًا صارمًا بالقيود الكهربائية والميكانيكية. فيما يلي الخطوات الأساسية في عملية التصميم:
فرق التصميم فيشنتشن Fanway التكنولوجيا المحدودةالتعاون مع العملاء للتحقق من صحة عمليات التكديس واستراتيجيات التخطيط، مما يضمن نجاح الإنتاج والمنتجات النهائية الموثوقة.
يعد بناء مركبات ثنائي الفينيل متعدد الكلور متعدد الطبقات أكثر تعقيدًا من الألواح أحادية الطبقة نظرًا لارتفاع الدقة ومشاركة المواد. تشمل التحديات النموذجية ما يلي:
الشركات المصنعة المتخصصة مثلشنتشن Fanway التكنولوجيا المحدودةتنفيذ ضوابط عملية وإجراءات اختبار صارمة للتخفيف من هذه المخاطر، وضمان عوائد عالية وموثوقية المنتج.
س: ماذا يعني "ثنائي الفينيل متعدد الكلور متعدد الطبقات"؟
ج: يشير PCB متعدد الطبقات إلى لوحة دوائر مطبوعة تحتوي على ثلاث طبقات نحاسية موصلة أو أكثر مفصولة بمواد عازلة. يتم تغليف هذه الطبقات معًا لإنشاء لوحة واحدة قادرة على التعامل مع توجيه الإشارات المعقدة في الإلكترونيات المتقدمة.
س: كيف يختلف ثنائي الفينيل متعدد الكلور متعدد الطبقات عن ثنائي الفينيل متعدد الكلور ثنائي الطبقة؟
ج: يحتوي PCB ثنائي الطبقة على طبقتين نحاسيتين فقط (العلوية والسفلية) للتوجيه، في حين يتضمن PCB متعدد الطبقات طبقات داخلية تسمح بكثافة اتصال بينية أكبر بكثير، وأداء محسّن، وتكامل إشارة محسّن، مما يجعله مثاليًا للتطبيقات عالية السرعة.
س: لماذا تعتبر طائرات الطاقة والأرضية مهمة في مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات؟
ج: توفر طائرات الطاقة والأرضيات أسطحًا مرجعية منخفضة المعاوقة تعمل على تحسين الأداء الكهربائي وتقليل الضوضاء وتعزيز التحكم في التداخل الكهرومغناطيسي. تساعد هذه الطائرات أيضًا في توزيع الطاقة بشكل موحد على المكونات.
س: ما هي المواد النموذجية المستخدمة في تصنيع ثنائي الفينيل متعدد الكلور متعدد الطبقات؟
ج: تشتمل المواد على رقائق النحاس للطبقات الموصلة، والألياف الزجاجية المشربة بالراتنجات للعزل والترابط، والركائز الأساسية التي توفر الدعم الميكانيكي. يؤثر اختيار المواد المناسبة على عوامل الأداء مثل ثابت العزل الكهربائي والثبات الحراري.
س: هل يمكن إصلاح مركبات ثنائي الفينيل متعدد الكلور متعدد الطبقات؟
ج: يعد إصلاح مركبات ثنائي الفينيل متعدد الكلور متعدد الطبقات أكثر صعوبة من إصلاح اللوحات أحادية الطبقة بسبب الطبقات المدفونة والمنافذ. يمكن في بعض الأحيان إصلاح المشكلات السطحية البسيطة، لكن العيوب الأعمق قد تتطلب تقنيات متقدمة أو استبدالًا كاملاً، اعتمادًا على الضرر.
س: كيف يقوم المصنعون باختبار مركبات ثنائي الفينيل متعدد الكلور متعدد الطبقات؟
ج: يستخدم المصنعون الفحص البصري الآلي (AOI)، واختبار المسبار الطائر، والتصوير بالأشعة السينية، واختبارات الاستمرارية الكهربائية لضمان تلبية كل طبقة واتصال لمواصفات التصميم. تتبع شركة Shenzhen Fanway Technology Co., Ltd بروتوكولات اختبار صارمة لتقديم لوحات موثوقة.
