لوحات الدوائر المطبوعة (مركبات ثنائي الفينيل متعدد الكلور)هي مكون أساسي لا غنى عنه للمنتجات الإلكترونية ، وترتبط جودة تصميمها مباشرة بأداء وموثوقية وتصنيع المنتج بأكمله. مع استمرار تطوير المنتجات الإلكترونية نحو التصغير والسرعة العالية والوظيفة المتعددة ، يواجه تصميم ثنائي الفينيل متعدد الكلور أيضًا تحديات تقنية أعلى وأعلى. في عملية التصميم الفعلية ، هناك خمس مشكلات رئيسية يجب أن تكون ذات قيمة عالية. هذه المقالة سوف تحليلها واحدة تلو الأخرى للرجوع إليها والمرجع.
يعد تصميم طبقة الطاقة والطبقة الأرضية أساسًا لضمان التشغيل المستقر للدائرة. لا يمكن لتوزيع الطاقة المعقول وتخطيط خط الأرض أن يقلل فقط من ضوضاء إمدادات الطاقة والتموج ، ولكن أيضًا يتحكم بشكل فعال في التداخل الكهرومغناطيسي.
الاقتراحات:
حاول استخدام الطبقة الأرضية بأكملها لتحسين استمرارية عودة الإشارة.
يجب ترتيب إمدادات الطاقة من الفولتية المختلفة في مناطق مختلفة لتجنب الحديث المتبادل.
يجب أن يظل الخط الأرضي سليماً لتجنب "الجزر" أو الفواصل.
مع المزيد والمزيد من الإشارات عالية السرعة ، أصبحت مشكلات تكامل الإشارة (مثل الانعكاس ، المتبادل ، والتجاوز) محور التصميم. يجب أن تنظر أسلاك ثنائي الفينيل متعدد الكلور في العوامل مثل مطابقة المعاوقة وطول التوجيه وتخطيط Vias بين الطبقة البينية.
تتضمن التدابير الرئيسية:
حافظ على طول خطوط الإشارة عالية السرعة متسقة لتقليل الانحرافات.
السيطرة على مقاومة التوجيه وإضافة المقاومات المطابقة عند الضرورة.
تجنب الإشارات عالية السرعة من عبور طبقات الطاقة المقسمة أو طبقات الأرض.
يؤثر تخطيط المكونات بشكل مباشر على كفاءة الأسلاك ، وأداء تبديد الحرارة ، وتجميع الإنتاج اللاحق. تخطيط معقول يمكن أن يحسن جودة التصميم الكلية ويقلل من تكاليف الإنتاج.
اقتراحات التصميم:
مكونات مفتاح التصميم الأول ، مثل رقائق التحكم الرئيسية ، وحدات الطاقة ، إلخ.
تعطي الإشارات عالية السرعة أولوية لأقصر تصميم مسار.
انتبه إلى مسار تبديد الحرارة لأجهزة مصدر الحرارة لتجنب تكديس مكونات التدفئة.
على الرغم من أن VIAs هي وسيلة فعالة لتوصيل طبقات مختلفة ، إلا أن العدد والموضع غير لائق قد يسبب تشويه الإشارة ، والعمليات المعقدة ، وحتى انخفاض القوة الهيكلية. الكثير من الطبقات تزيد من التكاليف ، وبعض الطبقات تحد من حرية الأسلاك.
أفكار التصميم:
تحسين استخدام VIAS لتقليل قفزات مسار الإشارة.
حاول استخدام VIAs الأعمى والمدفونة لتحسين التصميم عالي الكثافة.
توازن بين عدد الطبقات والتكلفة ، وتخصيص طبقات الطاقة والأرض والإشارة بشكل معقول.
جيدPCBلا يفي التصميم بمتطلبات الأداء الكهربائي فحسب ، بل يأخذ أيضًا في الاعتبار جدوى التصنيع ومتطلبات الاختبار اللاحقة. قد يؤدي تجاهل قيود عملية التصنيع إلى إعادة صياغة أو حتى الخردة.
الممارسات الشائعة تشمل:

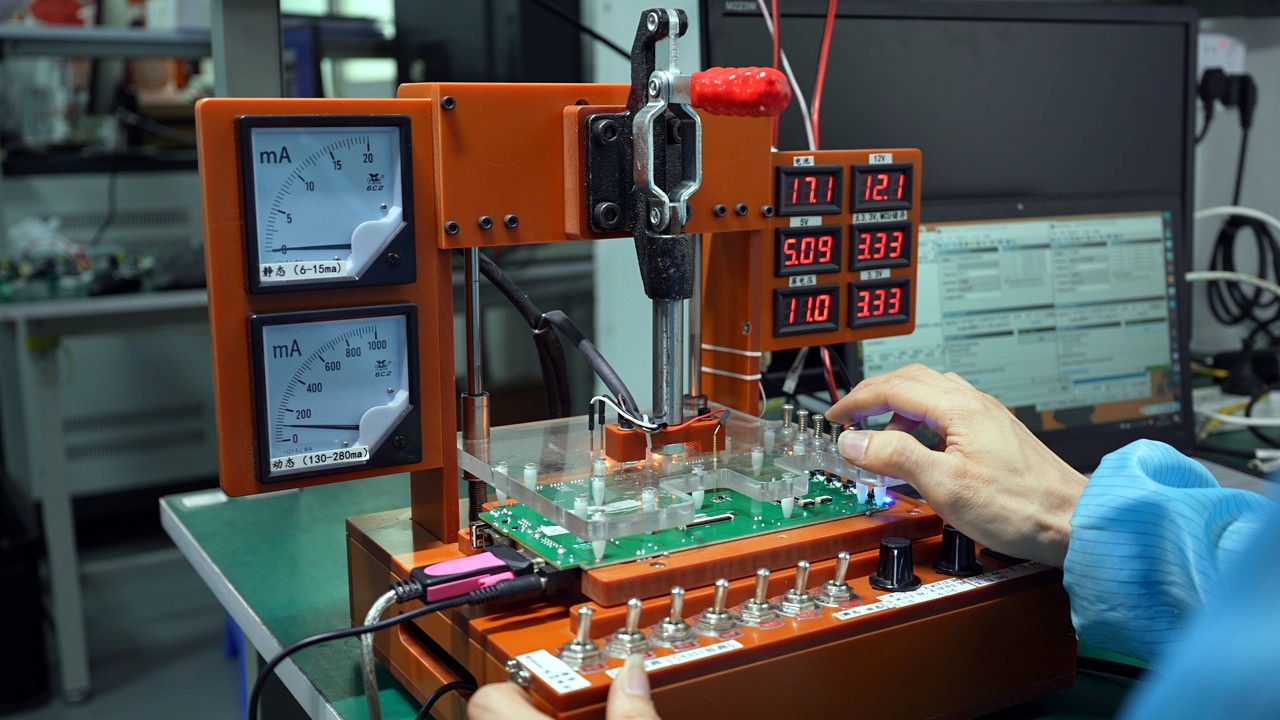

حجز نقاط اختبار كافية لتسهيل التحقق الوظيفي واختبار خط الإنتاج.
النظر في ما إذا كان حجم الوسادة وتباعد الجهاز يفي بمتطلبات عملية التصحيح.
تجنب الخطوط الدقيقة للغاية أو مناطق النحاس المعزولة في التصميم والتي لا تؤدي إلى حفر احباط النحاس.
عالية الجودةPCBالتصميم لا ينفصل عن السيطرة الصارمة على التفاصيل. من التخطيط المبكر إلى التصميم والأسلاك ، إلى عمليات الإنتاج والاختبار اللاحقة ، تتطلب كل خطوة الخبرة ومواصفات هندسية صارمة. تتمتع شركتنا بخبرة غنية في تصميم وتصنيع ثنائي الفينيل متعدد الكلور. إن فريقنا الفني على دراية بمعايير تطبيقات الصناعة المختلفة ويمكنه تزويد العملاء بخدمات شاملة من التصميم التخطيطي ، وتخطيط ثنائي الفينيل متعدد الكلور إلى عينة الإنتاج.
إذا كان لديك احتياجات المشروع ذات الصلة ، فلا تتردد في ذلكاتصل بنا. سوف نساعد منتجاتك على الهبوط بسرعة مع الخدمات المهنية والفعالة.
