في المنتجات الإلكترونية الحديثة ، تعد لوحات الدوائر المطبوعة (PCBS) مكونًا أساسيًا لا غنى عنه. إنها ليست مجرد شركة نقل مكونات إلكترونية مختلفة ، ولكنها تحدد أيضًا جودة الاتصال الكهربائي واستقرار التشغيل للآلة بأكملها. مع التطور السريع للتكنولوجيا الإلكترونية ، أنواع مختلفة منمركبات ثنائي الفينيل متعدد الكلوربرزت أيضا لتلبية احتياجات مختلف التطبيقات المعقدة. ستمنحك هذه المقالة مقدمة مفصلة للأنواع الشائعة من لوحات الدوائر المطبوعة والسيناريوهات المعمول بها.
لوحات أحادية الجانب هي بنية ثنائي الفينيل متعدد الكلور الأساسي. يتم توزيع الأنماط الموصلة فقط على جانب واحد من الركيزة ، ويستخدم الجانب الآخر لتثبيت المكونات الإلكترونية. يحتوي هذا النوع من لوحة الدوائر على عملية تصنيع بسيطة وتكلفة منخفضة ، ويستخدم على نطاق واسع في منتجات منخفضة التكلفة ومنخفضة المعقد مثل الألعاب الإلكترونية والأجهزة المنزلية وإضاءة LED وراديو.
سمات:
تكلفة منخفضة
بنية بسيطة
من السهل إنتاج المنتجات
على عكس الألواح الواحدة ، على الوجهينمركبات ثنائي الفينيل متعدد الكلورلديك أنماط موصلة على جانبي الركيزة ، ويتم تحقيق الاتصالات الكهربائية على كلا الجانبين من خلال VIAs. يزيد هذا الهيكل بشكل كبير من كثافة الأسلاك وتعقيد الدائرة ، وهو مناسب للأجهزة الإلكترونية مع المزيد من الوظائف والهياكل الأكثر إحكاما.
التطبيقات الشائعة: لوحات التحكم الصناعية ، والأجهزة ، ومعدات إمدادات الطاقة ، والأجهزة المنزلية الذكية ، إلخ.

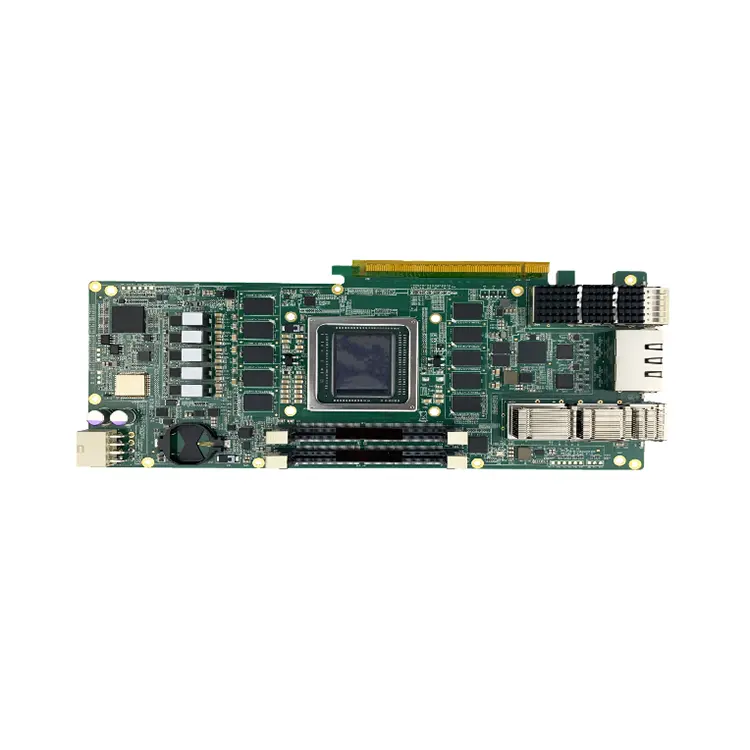

يتكون PCB متعدد الطبقات من أكثر من ثلاث طبقات من الطبقات الموصلة (عادةً 4 ، 6 ، 8 ، أو حتى العشرات من الطبقات) ، مفصولة بمواد عازلة في الوسط ومتصلة بالثقوب العمياء أو المدفونة. يمكن لهذا النوع من لوحة الدوائر تحقيق كثافة أعلى الأسلاك والتوافق الكهرومغناطيسي الأقوى ، وهو مناسب للأجهزة الإلكترونية المتطورة.
يستخدم على نطاق واسع في:
معدات الاتصالات
المعدات الطبية
اللوحات الأم للكمبيوتر عالية الأداء
المنتجات الإلكترونية والفضاء العسكري
المزايا:
استخدام المساحات العالية
أداء كهربائي جيد
القدرة القوية لمكافحة التداخل

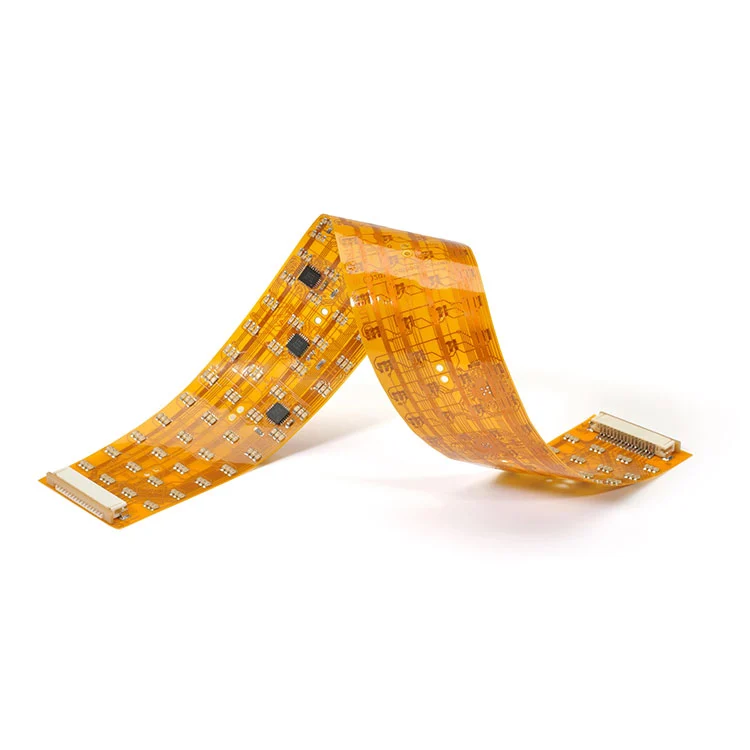

لوحات الدوائر المرنة مصنوعة من ركائز بلاستيكية مرنة (مثل بوليميد أو فيلم بوليستر) ، ولديها مرونة جيدة ، ويمكن أن تنحني ، مطوية أو ملتوية. يستخدم FPC على نطاق واسع في المنتجات الإلكترونية الرقيقة والخفيفة مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة والكاميرات والأجهزة القابلة للارتداء ، إلخ.
الميزات الرئيسية:
قابلة للطي وقابلة للطي
خفيفة الوزن وصغيرة الحجم
التثبيت المرن
تجمع اللوحة المرنة الصلبة بين مزايا ثنائي الفينيل متعدد الكلور الصلبة و PCB المرنة ، ولديه مناطق صلبة ومرنة في نفس لوحة الدوائر. هذا الهيكل مناسب بشكل خاص للأجهزة الإلكترونية ذات المساحة المحدودة والطي المتعددة ، مثل معدات المراقبة الطبية ، وحدات الكاميرا ، وأنظمة الاتصالات العسكرية.
المزايا:
يمكن حفظ الموصلات وأسلاك الأسلاك
تحسين استقرار انتقال الإشارة
بنية مضغوطة وموثوقية عالية
يستخدم ثنائي الفينيل متعدد الكلور عالي التردد مواد خاصة التردد ، مثل PTFE (polytetrafluoroethylene) ، وما إلى ذلك ، والتي يمكن أن تدعم النقل المستقر للإشارات عالية التردد. يستخدم هذا النوع من ثنائي الفينيل متعدد الكلور بشكل أساسي في أنظمة الرادار ، ومعدات الاتصالات الترددات الراديوية ، وهوائيات 5G ، ورادارات السيارات ، وغيرها من المناسبات ذات متطلبات تكامل الإشارة العالية للغاية.
سمات:
انخفاض ثابت العزل الكهربائي
أداء مستقر عالي التردد
مناسبة لتطبيقات الاتصالات عالية السرعة
يستخدم ثنائي الفينيل متعدد الكلور القائم على المعادن (مثل الركيزة الألمنيوم ، الركيزة النحاسية) مواد معدنية كطبقة موصلة حرارية ، ولديها أداء تبديد حراري جيد ، وغالبًا ما يتم استخدامه في الطاقة ، وإلكترونيات السيارات ، ووحدات الطاقة وغيرها من المنتجات ذات المتطلبات الصارمة على تبديد الحرارة.
المزايا:
الموصلية الحرارية القوية
قوة ميكانيكية عالية
تمديد عمر المكونات الإلكترونية
نظرًا لأن "الجهاز العصبي المركزي" للمنتجات الإلكترونية ، فإن نوع لوحة الدوائر المطبوعة يؤثر بشكل مباشر على أداء المنتج وحجمه وحجمه وحتى استقرار المنتج. إن فهم الخصائص الهيكلية وسيناريوهات التطبيق لمختلف مركبات ثنائي الفينيل متعدد الكلور سيساعد الشركات على اختيار أكثر دقة وتحسين القدرة التنافسية للمنتج.
