في عالم التصنيع السريع لتصنيع الإلكترونيات ، حيث التصميمات المدمجة ، هياكل خفيفة الوزن ، والأداء المتفوق ضرورية ،ثنائي الفينيل متعدد الكلور فني جامدبرزت كواحد من أكثر الحلول ابتكارًا. من خلال الجمع بين متانة الألواح الصلبة مع تعدد استخدامات الدوائر المرنة ، يعيد مركبات ثنائي الفينيل متعدد الكلور الصلبة تشكيل كيفية تصميم المهندسين كل شيء من الإلكترونيات الاستهلاكية إلى أنظمة الطيران. في هذه المقالة ، سوف نتعمق في مركبات ثنائي الفينيل متعدد الكلور الصارمة ، وكيفية عملها ، ولماذا أصبحت شعبية متزايدة ، وكيف تجعل معلماتهم الفريدة الخيار الأمثل للتطبيقات عالية الطلب.

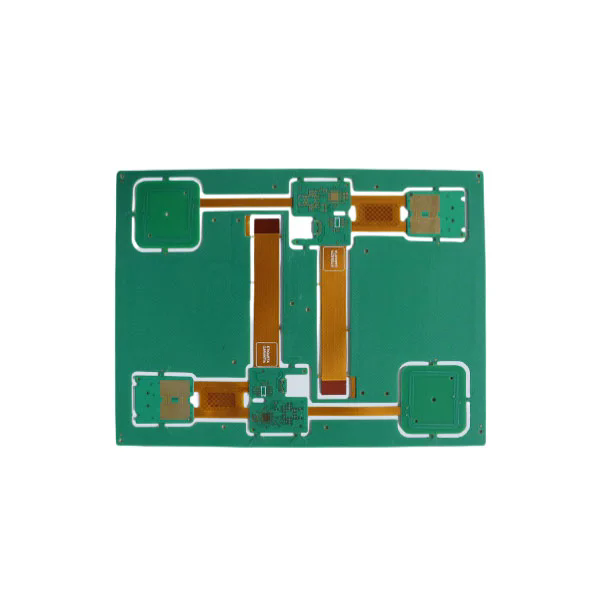

يعد PCB Flex PCB عبارة عن لوحة دوائر مطبوعة هجينة تدمج كل من الركائز الصارمة والمرنة في تصميم واحد غير ملحوظ. على عكس مركبات ثنائي الفينيل متعدد الكلور الصلبة التقليدية ، والتي تتكون بالكامل من FR4 القاسية أو مواد مماثلة ، أو دوائر مرنة بحتة تستخدم أفلام البوليميد ، تجمع ثنائي الفينيل متعدد الكلور المرن الصارمة بين التقنيات لزيادة الأداء وحرية التصميم.
في جوهره ، يدعم القسم الصارم المكونات التي تتطلب الاستقرار الميكانيكي ، مثل الموصلات ، أو متحكمها ، أو الدوائر المتكاملة ، في حين أن القسم المرن يسمح للوحة بالانحناء أو الطوية أو التواء لتناسبها في حاويات مضغوطة. هذا يجعل مركبات ثنائي الفينيل متعدد الكلور صلبة مثالية للتطبيقات حيث تكون المساحة محدودة ولكن الموثوقية العالية أمر بالغ الأهمية.
سلامة الإشارة: ترابط أقصر بين الطبقات الصلبة والمرنة تقلل من فقدان الإشارة وتحسين نقل البيانات عالية السرعة.
التنوع الميكانيكي: يسمح القسم المرن بالطي ، مما يقلل من حجم الجهاز الكلي ويزيل الأسلاك الضخمة.
تحسين الموثوقية: دمج الأجزاء المرنة والصلابة في ثنائي الفينيل متعدد الكلور يقلل من مفاصل اللحام والموصلات ، وهي نقاط فشل شائعة.
جعل هذا المزيج من الأداء ومرونة التصميم مركبات ثنائي الفينيل متعدد الكلور صلبة متزايدة في الصناعات مثل الأجهزة الطبية والإلكترونيات العسكرية وأنظمة السيارات والأدوات الاستهلاكية.
غالبًا ما يواجه مصنعو الإلكترونيات قرارًا حاسمًا عند اختيار أنواع ثنائي الفينيل متعدد الكلور: هل يجب أن يستخدموا ثنائي الفينيل متعدد الكلور الصلب التقليدي أو ثنائي الفينيل متعدد الكلور مرن أو ثنائي الفينيل متعدد الكلور جامد؟ فيما يلي الأسباب الرئيسية لتصبح مركبات ثنائي الفينيل متعدد الكلور الصارمة هي الخيار المفضل للتصميمات المتقدمة.
| ميزة | ثنائي الفينيل متعدد الكلور جامد | ثنائي الفينيل متعدد الكلور مرنة | ثنائي ثنائي الفينيل متعدد الكلور جامد |
|---|---|---|---|
| استخدام الفضاء | محدود | ممتاز | ممتاز |
| المتانة الميكانيكية | عالي | معتدل | عالي |
| مرونة التصميم | قليل | عالي | عالي |
| سلامة الإشارة | معتدل | معتدل | ممتاز |
| تعقيد التجميع | عالية (المزيد من الموصلات) | عالي | قليل |
| مصداقية | جيد | معتدل | ممتاز |
توفر مركبات ثنائي الفينيل متعدد الكلور المرنة الصلبة أفضل ما في العالمين من خلال الجمع بين متانة مركبات ثنائي الفينيل متعدد الكلور الصلبة مع القدرة على تكييف الدوائر المرنة. هذا ينتج عنه:
التصميمات المدمجة: ضرورية للهواتف الذكية والأجهزة القابلة للارتداء وأجهزة إنترنت الأشياء.
انخفاض الوزن: حرج للفضاء والطائرات بدون طيار وتطبيقات السيارات.
نقاط اتصال أقل: يقلل من نقاط الفشل المحتملة ويحسن عمر المنتج.
الأداء المحسن: يحافظ على انتقال الإشارة المتفوق حتى في تطبيقات التردد العالي.
الأجهزة الطبية: أجهزة تنظيم ضربات القلب وأنظمة التصوير والأدوات الجراحية.
Aerospace & Defense: إلكترونيات الطيران ، أنظمة الرادار ، والإلكترونيات من الدرجة العسكرية.
السيارات: أنظمة مساعدة السائق المتقدمة (ADAS) وأنظمة المعلومات والترفيه وإدارة بطارية EV.
إلكترونيات المستهلك: الهواتف الذكية والأجهزة اللوحية والكاميرات وأجهزة الألعاب.
من خلال تمكين التصغير مع الحفاظ على السلامة الهيكلية ، أصبح مركبات ثنائي الفينيل متعدد الكلور الصلبة مكونًا لا غنى عنه في الأجهزة الإلكترونية من الجيل التالي.
عند اختيار مورد ثنائي ثنائي الفينيل متعدد الكلور صلب ، يكون فهم المعلمات التقنية أمرًا بالغ الأهمية. يضمن التصنيع عالي الجودة المتانة والأداء والامتثال لمعايير الصناعة الصارمة. فيما يلي ملخص لمواصفات المنتج الرئيسية التي تحدد ثنائي الفينيل متعدد الكلور الصارمة المتفوقة:
| المعلمة | مواصفة |
|---|---|
| مادة | FR4 ، بوليميد ، حيوان أليف |
| عدد الطبقة | 2 إلى 20+ طبقات |
| سمك النحاس | 0.5 أوقية إلى 4 أوقية |
| دقيقة. عرض الخط/التباعد | 0.075 مم / 0.075 مم |
| حجم الثقب | دقيقة. 0.1 مم |
| دائرة نصف قطرها الانحناء المرن | تصل إلى 0.5 مم |
| الانتهاء من السطح | ENIG ، HASL ، OSP ، SIVARION SILD ، طلاء الذهب |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +150 درجة مئوية |
| السيطرة على المعاوقة | ± 10 ٪ |
| الشهادات | Rohs ، UL ، ISO9001 ، IPC-6013 |
تضمن هذه المواصفات أن ثنائي الفينيل متعدد الكلور يحافظ على أداء كهربائي عالي ويقابل الظروف البيئية القاسية. تستخدم الشركات المصنعة المتخصصة في مركبات ثنائي الفينيل متعدد الكلور الصلبة تقنيات التصنيع المتقدمة مثل حفر الليزر ، وتوجيه المعاوقة المتحكم فيها ، والتفتيش البصري الآلي لضمان الدقة والموثوقية.
يعد اختيار الشركة المصنعة المناسبة أمرًا بالغ الأهمية مثل اختيار تصميم ثنائي الفينيل متعدد الكلور الصحيح. فيما يلي قائمة مرجعية لمساعدتك في تقييم مورد ثنائي ثنائي الفينيل متعدد الكلور الصلب الموثوق به:
الخبرة الهندسية: تأكد من أن الشركة المصنعة لديها خبرة في التعامل مع تصميمات مركزية متعددة الطبقات متعددة الطبقات.
جودة المواد: استخدم فقط FR4 عالي الجودة والبوليميد لضمان المتانة والمرونة.
ضمان الجودة: ابحث عن بروتوكولات اختبار صارمة ، بما في ذلك AOI ، واختبار المعاوقة ، واختبارات الإجهاد الحراري.
خيارات التخصيص: اختر مورد يقدم حلولًا مخصصة لمتطلبات التطبيق المحددة.
مهلة الرصاص وقابلية التوسع: النماذج الأولية السريعة مع القدرة على توسيع نطاق الإنتاج الضخم أمر بالغ الأهمية.
فالوي هي شركة رائدة في مجال تصنيع ثنائي الفينيل متعدد الكلور فليكس الصارمة مع سنوات من الخبرة في تقديم حلول عالية الجودة للصناعات بما في ذلك الإلكترونيات الطبية والسيارات والفضاء والفضاء الاستهلاكي. يتم تصنيع منتجاتنا باستخدام المعدات الحديثة ، والامتثال لمعايير IPC-6013 ، وتخضع لاختبار جودة صارم لضمان أداء من الدرجة العليا.
سواء كنت بحاجة إلى تصميم معقد متعدد الطبقات أو نموذج أولي فعال من حيث التكلفة ، يوفر Fanyway دعمًا شاملاً من استشارة التصميم إلى الإنتاج النهائي.
س 1. ما هي الفوائد الرئيسية لاستخدام مركبات ثنائي الفينيل متعدد الكلور الصلبة في تصميم المنتج؟
A1. يسمح مركبات ثنائي الفينيل متعدد الكلور المرنة الصلبة بتصميمات مضغوطة ، وتقليل الوزن الكلي ، وتقليل الترابط ، وتعزيز سلامة الإشارة. هذه الفوائد تجعلها مثالية للصناعات التي تكون فيها الموثوقية وتصغيرها أمرًا بالغ الأهمية ، مثل الفضاء والتكنولوجيا الطبية والتكنولوجيا الطبية.
س 2. هل مركبات ثنائي الفينيل متعدد الكلور الصلبة أكثر تكلفة من مركبات ثنائي الفينيل متعدد الكلور التقليدية؟
A2. على الرغم من أن تكلفة التصنيع الأولية لمركبات ثنائي الفينيل متعدد الكلور الصلبة قد تكون أعلى ، فإنها غالبًا ما تقلل من نفقات الإنتاج الإجمالية عن طريق تقليل الموصلات ، وتحسين الموثوقية ، وتمكين التجميع الفعال. في التطبيقات عالية الأداء ، فإنها توفر وفورات كبيرة في التكاليف على دورة حياة المنتج.
تقوم مركبات ثنائي الفينيل متعدد الكلور المرنة الصلبة بإعادة تعريف الإلكترونيات الحديثة من خلال توفير مرونة وموثوقية وأداء لا مثيل لها. وهي تمكن المهندسين من إنشاء منتجات مدمجة ولكنها قوية تلبي المطالب المتزايدة للصناعات التي تتراوح من التكنولوجيا الطبية إلى الفضاء.
فيفالوي، نحن متخصصون في تصنيع مركبات ثنائي الفينيل متعدد الكلور عالية الجودة عالية الجودة مصممة خصيصًا لاحتياجاتك. من خلال مرافقنا المتطورة ، وبروتوكولات الاختبار الصارمة ، والخبرات الهندسية ، نساعدك على تحقيق الأداء الأمثل والموثوقية لمنتجاتك.
هل أنت على استعداد لاتخاذ تصميم الإلكترونيات إلى المستوى التالي؟اتصل بنااليوم لمناقشة مشروعك واكتشاف كيف يمكن لـ Fanyway تقديم حل PCB الصارم المثالي.
-
