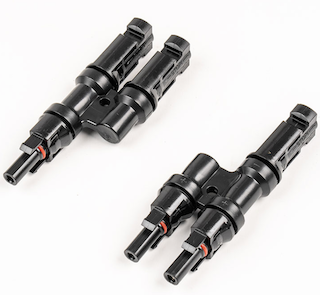

2 إلى 1 لوحة طاقة شمسية T فرع موصل محول متوازي

يعد هذا المحول المتوازي عالي الجودة من 2 إلى 1 للوحة الشمسية T Branch Connector من Dsola أداة مصممة بدقة لتحسين توزيع طاقة التيار المستمر. تم تصميم موصل فرع T من 2 إلى 1 للوحة الشمسية لتحقيق ثبات الجهد العالي، مما يسمح للمثبتين بربط وحدتين أو سلاسل منفصلة دون عناء. من خلال التركيز على تصميم مدمج وخالي من الأدوات، نضمن أن يظل توسيع النظام أو الإعداد الأولي آمنًا ومقاومًا للعوامل الجوية، مما يلبي المتطلبات الصارمة للتركيبات الكهروضوئية الحديثة.

خصائص المنتج

● اتصال سريع بدون أدوات
تسمح آلية القفل السريع المدمجة بالتجميع السريع للقفل. يلغي موصل الفرع 2 إلى 1 MC4 T لصفيفات الألواح الشمسية الحاجة إلى أدوات متخصصة، مما يسهل عمليات التثبيت السريعة في الموقع وتعديلات الصيانة السهلة.

● حماية شديدة التحمل ضد الطقس
تم تصميم الموصلات بتصنيف IP67 لمقاومة الماء، وتستخدم حلقات إغلاق عالية الجودة لمنع الرطوبة والغبار. ويضمن ذلك أداءً ثابتًا في الظروف الخارجية القاسية، بما في ذلك الأمطار الغزيرة والثلوج والبيئات عالية الرطوبة.

● الحد الأدنى من فقدان الطاقة
الاتصالات الداخلية مصنوعة من النحاس المصبوغ عالي التوصيل، مما يضمن رابطة منخفضة المقاومة. يؤدي هذا إلى زيادة نقل التيار من الوحدات إلى العاكس، مما يمنع تراكم الحرارة وهدر الطاقة داخل الدائرة.

● المرونة الحرارية الوعرة
مصنوع من مادة PPO المعززة، يحافظ المحول المتوازي للموصل المتوازي للوحة الشمسية T من 2 إلى 1 على سلامته الهيكلية عبر نطاق واسع من درجات الحرارة. إنه مقاوم للغاية للأشعة فوق البنفسجية والشيخوخة، مما يضمن عمر خدمة يتوافق مع طول عمر الألواح الشمسية الخاصة بك.

● تصميم مدمج موفر للمساحة
يُعد الشكل الجانبي النحيف على شكل حرف T مثاليًا للاستخدام في المساحات الضيقة، مثل صناديق التوصيل أو قضبان التثبيت المزدحمة على السطح. فهو يسمح بإدارة الكابلات بشكل منظم دون إضافة حجم غير ضروري إلى تخطيط النظام.

طلب

تحسين المصفوفة على نطاق واسع
يستخدم لتجميع أزواج الوحدات داخل مزارع الطاقة الشمسية المثبتة على الأرض لتبسيط التغذية الرئيسية للعاكسات وتحسين الكفاءة الإجمالية لتجميع الطاقة.

أنظمة الجمع بين السلسلة الكهروضوئية
ضروري لدمج سلاسل متعددة داخل صناديق المجمع، مما يسمح للعديد من مجموعات اللوحات المتصلة بالسلسلة بالتغذية في خط توزيع DC واحد.

ملحقات النظام وترقياته
حل مثالي لتوسيع المصفوفات الموجودة. فهو يسمح بإضافة لوحات جديدة دون الحاجة إلى إجراء إصلاح شامل للبنية التحتية الحالية للأسلاك.

الأجهزة المحمولة والطوارئ
يوفر طريقة اتصال موثوقة وسريعة النشر للتركيبات الشمسية المؤقتة في المناطق النائية أو أحداث الاستجابة لحالات الطوارئ حيث يكون الوقت بالغ الأهمية.

لماذا نستخدم موصل T-Branch؟

السبب الرئيسي لاستخدام المحول المتوازي للوحة الشمسية T Branch Connector من 2 إلى 1 هو زيادة التيار الإجمالي لمجموعة الطاقة الشمسية الخاصة بك مع الحفاظ على ثبات الجهد. من خلال توصيل اللوحات بالتوازي، يمكنك تلبية متطلبات الشحن عالية التيار لوحدات التحكم أو العاكسات المحددة للبطارية. علاوة على ذلك، تعمل موصلات الفرع T على تقليل كمية كابلات التمديد والموصلات الفردية المطلوبة بشكل كبير، مما يقلل من نقاط الفشل المحتملة ويقلل إجمالي تكلفة توازن النظام (BOS).

التعليمات

س: هل يمكنني استخدامها لتوصيل أحجام مختلفة من الألواح الشمسية؟
ج: يوصى بشدة باستخدام هذه الموصلات فقط للوحات ذات معدلات الجهد الكهربي المتطابقة. يمكن أن يؤدي توصيل اللوحات ذات الفولتية غير المتطابقة على التوازي إلى إجبار الطاقة على العودة إلى وحدة الجهد المنخفض، مما يتسبب في فقدان الطاقة والضرر المحتمل.

س: هل هذه المنتجات متوافقة مع أنظمة 1000 فولت و1500 فولت القياسية؟
ج: نعم، تم تصميم محولات الفرع T الخاصة بنا للعمل بأمان في بيئات التيار المستمر عالية الجهد الحديثة، مما يوفر العزل عالي التحمل المطلوب لكل من الفولتية السكنية وعلى مستوى المرافق.

س: هل أحتاج إلى أداة خاصة لفصلها؟
ج: على الرغم من أنها تُقفل يدويًا بشكل آمن لمنع الانفصال العرضي، فإننا نوصي باستخدام أداة مفتاح ربط قياسية تعمل بالطاقة الشمسية للضغط على ألسنة القفل من أجل تحرير آمن وسهل أثناء الصيانة.

معلمات المنتج

نظام موصل فرع T الشمسي
البيانات الفنية
نظام الموصل				اتصال MC4		مادة عازلة		PPO
التصنيف الحالي				معتمد من 50A		قفل موصلات قابس النظام		الأداة الإضافية (nur/MC4 فقط)
الجهد المقنن				1500 فولت تيار مستمر (IEC) 600 فولت تيار مستمر (UL)		فئة اللهب		UL94-HB / UL94-V0
نطاق درجة الحرارة المحيطة				-40 درجة مئوية...+90 درجة مئوية (IEC) -40 درجة مئوية...+40 درجة مئوية (UL)		فئة السلامة		ثانيا
درجة الحماية، متزاوجة				IP67		نظام الاتصال		إم سي مولتيلام
مقاومة الاتصال لموصلات التوصيل				0,5mΩ		نوع الإنهاء التجعيد		العقص
مواد الاتصال				النحاس، مطلي بالقصدير		حجم الكابل		2.5 ملم2، 4 ملم2، 6 ملم2
قوة الإدراج/مع قوة السحب				<50N/>50N		ضمان		25 سنة
