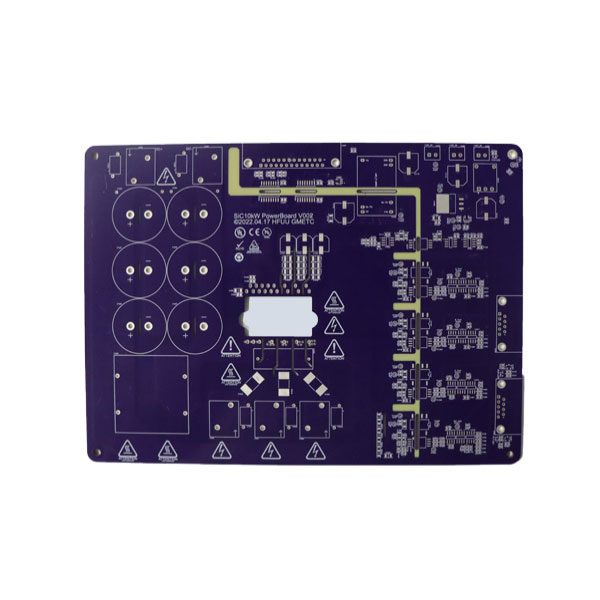

أدى الدفع المتواصل نحو الأجهزة الإلكترونية الأصغر والأسرع والأقوى إلى ابتكارات كبيرة في تكنولوجيا لوحات الدوائر المطبوعة. أصبحت مركبات ثنائي الفينيل متعدد الكلور عالية الكثافة (HDI) هي الأساس للإلكترونيات الأكثر تقدمًا اليوم - بدءًا من الهواتف الذكية والأجهزة القابلة للارتداء وحتى أنظمة سلامة السيارات والمزروعات الطبية. نحن ندرس ما الذي يجعلاتش دي اي ثنائي الفينيل متعدد الكلورإنها مختلفة عن اللوحات التقليدية، والتقنيات الرئيسية المستخدمة، وكيفية القيام بذلكفانوايتدعم قدرات التصنيع الخاصة بشركة إنتاج هذه اللوحات المعقدة عالية الموثوقية. نحن نستكشف اعتبارات التصميم واختيارات المواد ومعايير الجودة التي تحدد تصنيع HDI الحديث.
تعد لوحة الدوائر المطبوعة أساس كل الأجهزة الإلكترونية تقريبًا. نظرًا لأن الأجهزة أصبحت أكثر قوة وأكثر إحكاما، فقد زاد الطلب على مركبات ثنائي الفينيل متعدد الكلور بشكل كبير. لم تعد مركبات ثنائي الفينيل متعدد الكلور القياسية ذات المكونات عبر الفتحات والآثار الأوسع كافية للعديد من التطبيقات الحديثة. أدت الحاجة إلى كثافة أعلى للمكونات، وسرعات إشارة أسرع، وعوامل الشكل المنخفضة إلى اعتماد تقنية التوصيل البيني عالي الكثافة.
تحقق مركبات HDI PCBs كثافة أسلاك أكبر لكل وحدة مساحة من خلال مجموعة من الخطوط والمساحات الدقيقة والمنافذ الأصغر وكثافة لوحة الاتصال الأعلى. تتيح هذه اللوحات دمج المزيد من الوظائف في المساحات الأصغر - وهو متطلب لتطبيقات تتراوح من البنية التحتية لاتصالات 5G إلى معدات التشخيص الطبي وأنظمة مساعدة السائق المتقدمة في المركبات.
تقنية فانوايهي شركة تقدم خدمات التصنيع الإلكتروني مقرها في الصين وتتمتع بخبرة تزيد عن 12 عامًا في مجال تصنيع ثنائي الفينيل متعدد الكلور، وتجميعه، واختباره. تقدم الشركة حلولاً شاملة بدءًا من تخطيط PCB وتصميمه وحتى تسليم المنتج النهائي. توفر هذه المقالة نظرة موضوعية على تقنية HDI PCB، وعمليات التصنيع المعنية، والإمكانيات التي تجعل Fanway شريكًا للعملاء الذين يحتاجون إلى حلول ربط بيني عالية الكثافة.
تتميز مركبات ثنائي الفينيل متعدد الكلور HDI عن مركبات ثنائي الفينيل متعدد الكلور التقليدية بالعديد من الميزات الرئيسية التي تتيح كثافة أعلى للمكونات وأداء كهربائي أفضل.
يمكن أن تحقق لوحات HDI عرضًا ومساحات صغيرة تصل إلى 2.5 مل (0.0635 مم) أو حتى أقل. يسمح هذا بمزيد من التوجيه في منطقة معينة، مما يجعل من الممكن توصيل المكونات ذات عدد المسامير العالي مثل BGAs (مصفوفات شبكة الكرة) دون الحاجة إلى طبقات متعددة أو لوحات كبيرة الحجم.
على عكس الفتحات التقليدية التي تمر عبر سماكة اللوحة بأكملها، فإن الميكروفيات عبارة عن فتحات صغيرة القطر - أقل من 150 ميكرومتر عادةً - تربط الطبقات المجاورة. يسمح الحجم الأصغر بمزيد من الممرات في منطقة معينة ويقلل المساحة التي يستهلكها الممر نفسه.
تقوم الممرات العمياء بتوصيل طبقة خارجية بطبقة داخلية دون اختراق اللوحة بأكملها. تقوم الممرات المدفونة بتوصيل الطبقات الداخلية دون الوصول إلى الأسطح الخارجية. تسمح هذه الأنواع باتصالات بينية أكثر تعقيدًا دون استهلاك مساحة على الطبقات الخارجية.
تكون الطبقات العازلة بين طبقات النحاس أرق في لوحات HDI، مما يساهم في تقليل سمك اللوحة الإجمالي وتحسين سلامة الإشارة من خلال مسارات إشارة أقصر.
تعمل هذه الميزات مجتمعة على تمكين تقليل حجم اللوحة بشكل كبير - في بعض الأحيان يصل إلى 60% مقارنة بالتصميمات التقليدية - مع الحفاظ على الأداء الكهربائي أو تحسينه.
ليست كل لوحات HDI متساوية. عادةً ما يتم تصنيف مدى تعقيد تصميم HDI من خلال عدد طبقات البناء والهياكل المتضمنة.
| فصل | بناء | تعقيد | التطبيقات النموذجية |
| مؤشر التنمية البشرية فئة 1 | 1+ن+1 | قليل | الإلكترونيات الاستهلاكية الأساسية، الأجهزة البسيطة |
| HDI فئة 2 | 2+ن+2 | واسطة | الإلكترونيات الاستهلاكية المتقدمة، المعلومات والترفيه في السيارات |
| HDI فئة 3 | 3+ن+3 | عالي | أجهزة عالية الأداء، بنية تحتية 5G، أنظمة الذكاء الاصطناعي |
| HDI فئة 4 | 4+ن+4 | عالية للغاية | التطبيقات المتطورة، وتغليف أشباه الموصلات |
يمثل "N" في تدوين البنية عدد الطبقات الأساسية. تتطلب اللوحات ذات التعقيد العالي عمليات تصنيع أكثر تعقيدًا وتحكمًا أكثر صرامة في العمليات.
فانوايقامت بتطوير قدرات التصنيع لدعم مجموعة واسعة من متطلبات HDI PCB. يلخص الجدول التالي الإمكانيات الرئيسية المتاحة.
| القدرة | يتراوح |
| عدد الطبقات | 1 – 108 طبقات |
| سمك اللوحة النهائية | 0.2 ملم – 10.0 ملم |
| الحد الأقصى لحجم اللوحة | 610 ملم × 1200 ملم |
| سمك النحاس النهائي | 0.5 أونصة – 12 أونصة |
| الحد الأدنى لعرض الخط / المساحة | 2.5 مل / 2.5 مل |
| الحد الأدنى لحجم الثقب النهائي | 0.1 ملم |
| الحد الأقصى لنسبة الارتفاع | 25:1 |
| مقاومة التحكم في التسامح | ±10% |
تقدم الشركة أيضًا مجموعة من التشطيبات السطحية بما في ذلك HASL (LF)، وENIG (Immersion Gold)، وImmersion Tin، وImmersion Silver، وOSP، والأصابع الذهبية، مما يسمح للعملاء باختيار اللمسة النهائية المناسبة لتطبيقاتهم المحددة ومتطلباتهم البيئية.
تُستخدم مركبات ثنائي الفينيل متعدد الكلور HDI عادةً في التطبيقات التي تكون فيها الموثوقية أمرًا بالغ الأهمية.فانوايتحتفظ بالعديد من شهادات الجودة التي تعكس التزامها بتلبية المعايير الدولية.
• الأيزو 9001:2015– شهادة نظام إدارة الجودة.
• IATF 16949:2016– معايير إدارة الجودة في صناعة السيارات.
• آيزو 13485:2016– شهادة نظام إدارة جودة الأجهزة الطبية.
تلتزم الشركة أيضًا بمعايير IPC، بما في ذلك IPC-A-600G لمقبولية اللوحات المطبوعة وIPC-6012 لمواصفات أداء مركبات ثنائي الفينيل متعدد الكلور الصلبة. إنتاج HDI PCB متاح لمعايير IPC Class 2 و Class 3، حيث تمثل الفئة 3 أعلى مستوى للتطبيقات ذات المهام الحرجة.
يتضمن الامتثال البيئي شهادة السلامة UL، والامتثال لـ RoHS لتقييد المواد الخطرة، والامتثال الكيميائي REACH.
ج: تتميز مركبات HDI PCBs بعروض تتبع أكثر دقة (تصل إلى 2.5 مل)، ومنافذ أصغر (microvias أقل من 150 ميكرومتر)، وكثافة أعلى للوحة الاتصال. إنها تتيح تصميمات أكثر إحكاما مع سلامة أفضل للإشارة مقارنة بمركبات ثنائي الفينيل متعدد الكلور القياسية.
ج: Microvias عبارة عن منافذ صغيرة القطر، عادةً أقل من 150 ميكرومتر، تربط الطبقات المجاورة. يسمح حجمها الأصغر بكثافة توجيه أعلى ويقلل المساحة التي تستهلكها البنية عبر.
ج: يمكن لـ Fanway إنتاج مركبات ثنائي الفينيل متعدد الكلور HDI مع ما يصل إلى 108 طبقات، اعتمادًا على متطلبات التصميم واختيار المواد.
ج: حصلت Fanway على شهادات ISO 9001:2015 وIATF 16949:2016 وISO 13485:2016. تلتزم الشركة أيضًا بمعايير IPC وتحافظ على امتثال UL وRoHS وREACH.
ج: تشمل اللمسات النهائية المتوفرة HASL (LF)، وENIG (الذهبي الغامر)، والقصدير الغمري، والفضة الغامرة، وOSP، والأصابع الذهبية. يعتمد الاختيار على متطلبات اللحام الخاصة بالتطبيق والظروف البيئية.
اتش دي اي ثنائي الفينيل متعدد الكلورأصبحت التكنولوجيا ضرورية للأجهزة الإلكترونية الحديثة التي تتطلب وظائف أعلى في أشكال أصغر. إن الجمع بين الآثار الدقيقة والميكروفيا والمواد المتقدمة يتيح تصميمات لا يمكن تحقيقها باستخدام تقنية ثنائي الفينيل متعدد الكلور التقليدية.
فانواي تقدم مجموعة شاملة من إمكانيات تصنيع PCB لـ HDI، مع عدد طبقات يصل إلى 108، وعرض أثر أدنى يصل إلى 2.5 مل، ودعم لمجموعة من المواد عالية التردد وعالية السرعة. تعكس شهادات الجودة التي حصلت عليها الشركة - بما في ذلك ISO 9001 وIATF 16949 وISO 13485 - التزامها بتلبية متطلبات التطبيقات المتعلقة بالسيارات والتطبيقات الطبية وغيرها من التطبيقات الصعبة.
من خلال خيارات النماذج الأولية السريعة والتحليل المجاني لسوق دبي المالي، توفر Fanway الدعم العملي للعملاء الذين يقومون بتطوير تصميمات HDI جديدة. إذا كنت تبحث عن شريك موثوق لمشروعك، فنحن ندعوك لذلكاتصالفانواياليوم. يمكن للفريق الفني تقديم إرشادات التصميم وتوصيات المواد والأسعار التنافسية المصممة وفقًا لمتطلباتك المحددة. تواصل معنا عبر موقع الشركة أو البريد الإلكتروني لبدء المحادثة.
