في مشهد تصنيع الإلكترونيات التنافسي اليوم، يمكن أن يؤثر اختيار المواد المناسبة للوحة الدوائر المطبوعة بشكل كبير على موثوقية المنتج، وكفاءة التكلفة، وقابلية التوسع في الإنتاج. بينما يهيمن FR-4 على المناقشات،CEM-1 ثنائي الفينيل متعدد الكلوريظل حلاً عمليًا وفعالاً من حيث التكلفة للعديد من التطبيقات أحادية الطبقة. بالنسبة للمهندسين ومديري المشتريات الذين يقومون بموازنة الأداء مع قيود الميزانية، فإن فهم متى ولماذا يتم اختيار CEM-1 يمكن أن يزيل النفقات غير الضرورية وتأخيرات الإنتاج. يستكشف هذا الدليل الشامل البنية والخصائص والتطبيقات والمزايا والقيود واعتبارات المصادر الخاصة بـ CEM-1 PCB، مما يساعدك على اتخاذ قرارات واثقة ومستنيرة.

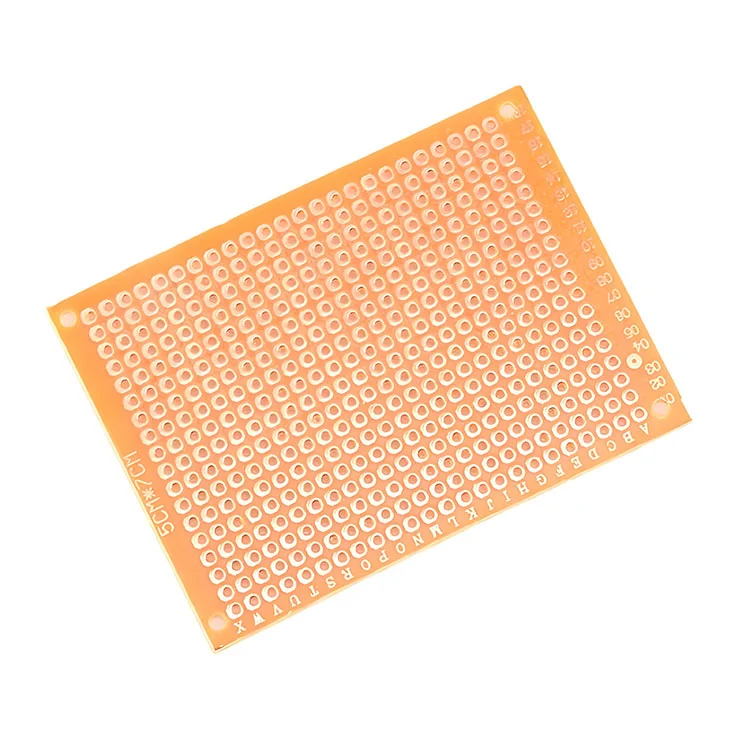

CEM-1 ثنائي الفينيل متعدد الكلور (مادة الإيبوكسي المركبة 1) عبارة عن مادة أساسية مركبة مثبطة للهب تستخدم بشكل أساسي في لوحات الدوائر المطبوعة أحادية الطبقة. وهي تتألف من طبقة سطحية من القماش الزجاجي المنسوج مع قلب ورقي مشرب براتنج الإيبوكسي. يوفر هذا الهيكل الهجين التوازن بين القوة الميكانيكية وكفاءة التكلفة.
على عكس FR-4، الذي يستخدم تقوية كاملة من الألياف الزجاجية في جميع الأنحاء، يتميز CEM-1 بطبقة واحدة من الألياف الزجاجية على السطح، مما يجعله مثاليًا للتطبيقات التي لا تتطلب بناء متعدد الطبقات أو مقاومة عالية للضغط الميكانيكي.
يلعب الهيكل الداخلي لثنائي الفينيل متعدد الكلور CEM-1 دورًا حاسمًا في خصائص أدائه.
وبسبب هذه التركيبة الطبقية، فإن CEM-1 PCB مستقر ميكانيكيًا للإلكترونيات الاستهلاكية القياسية مع الحفاظ على تكلفة مواد أقل مقارنة ببدائل الألياف الزجاجية الكاملة.
| ملكية | القيمة النموذجية | تأثير الأداء |
|---|---|---|
| تثبيط اللهب | UL94 V-0 | تحسين السلامة من الحرائق |
| ثابت العزل الكهربائي | 4.5 - 5.2 | مناسبة للدوائر ذات التردد المنخفض |
| المقاومة الحرارية | معتدل | ليست مثالية للدوائر عالية الطاقة |
| القوة الميكانيكية | واسطة | جيد للتطبيقات القياسية |
| دعم الطبقة | طبقة واحدة فقط | تعقيد التصميم المحدود |
| ميزة | CEM-1 ثنائي الفينيل متعدد الكلور | FR-4 ثنائي الفينيل متعدد الكلور |
|---|---|---|
| بناء | ورق مركب + سطح زجاجي | فايبر جلاس كامل |
| دعم الطبقة | طبقة واحدة | واحد إلى متعدد الطبقات |
| يكلف | أدنى | أعلى |
| القوة الميكانيكية | معتدل | عالي |
| مقاومة الحرارة | واسطة | عالي |
إذا كان منتجك يتطلب توجيهًا متعدد الطبقات، أو مكونات ثقيلة، أو أحمالًا حرارية عالية، فإن FR-4 هو المفضل بشكل عام. ومع ذلك، بالنسبة للتصميمات البسيطة والحساسة للتكلفة وأحادية الطبقة، فإن CEM-1 PCB يقدم قيمة ممتازة.
يُستخدم CEM-1 PCB على نطاق واسع في التطبيقات التي تكون فيها البساطة وفعالية التكلفة أمرًا أساسيًا:
في شركة Shenzhen Fanway Technology Co., Ltd، يتم اختيار CEM-1 PCB بشكل متكرر لتصنيع الأجهزة الإلكترونية الاستهلاكية بكميات كبيرة حيث تكون متطلبات الأداء معتدلة ولكن التحكم في التكلفة أمر بالغ الأهمية.
تعتبر مواد CEM-1 عمومًا أقل تكلفة من شرائح الألياف الزجاجية الكاملة. وبالنسبة للتصنيع على نطاق واسع، فإن هذا يترجم إلى وفورات كبيرة.
إنه يوفر خصائص عزل موثوقة للتطبيقات ذات التردد المنخفض.
يضمن تصنيف UL94 V-0 الامتثال لمعايير السلامة من الحرائق.
يعتبر CEM-1 أسهل في التثقيب والمعالجة في الإنتاج الضخم مقارنة بألواح الألياف الزجاجية السميكة.
إن فهم هذه القيود يمنع إعادة صياغة التصميم وفشل المنتج غير المتوقع.
ضع في اعتبارك القائمة المرجعية التالية:
إذا كانت معظم الإجابات "نعم"، فمن المحتمل أن يكون CEM-1 PCB هو الاختيار الصحيح.
شركة Shenzhen Fanway Technology Co., Ltd متخصصة في تصنيع ثنائي الفينيل متعدد الكلور الدقيق بمعايير مراقبة الجودة الصارمة:
تضمن الشراكة مع إحدى الشركات المصنعة ذات الخبرة أن منتجات CEM-1 PCB فعالة من حيث التكلفة تحافظ على موثوقية واتساق عاليين.
لا، تم تصميم CEM-1 بشكل أساسي للتطبيقات أحادية الطبقة.
إنه يعمل بشكل مناسب تحت حرارة معتدلة ولكن لا ينصح به للبيئات عالية الطاقة أو درجات الحرارة العالية.
نعم، إنها عمومًا أكثر فعالية من حيث التكلفة نظرًا لهيكلها المادي المركب.
تلبي معظم مواد CEM-1 متطلبات تثبيط اللهب UL94 V-0.
يظل CEM-1 PCB حلاً عمليًا واقتصاديًا للتطبيقات الإلكترونية أحادية الطبقة. إن أدائها المتوازن ومقاومتها للهب والقدرة على تحمل التكاليف يجعلها ذات قيمة خاصة في تصنيع الإلكترونيات الاستهلاكية بكميات كبيرة. ومن خلال فهم نقاط القوة والقيود، يمكن للشركات تحسين أداء المنتج مع التحكم في التكاليف.
إذا كنت تقوم بتقييم CEM-1 PCB لمشروعك القادم،شنتشن Fanway التكنولوجيا المحدودةتقدم خبرة تصنيع موثوقة، وضمانًا صارمًا للجودة، وأسعارًا تنافسية لدعم أهداف الإنتاج الخاصة بك. للحصول على حلول مخصصة وإرشادات احترافية مصممة خصيصًا لتطبيقك،اتصل بنااليوم لمناقشة كيف يمكننا مساعدتك في طرح منتجاتك الإلكترونية في السوق بكفاءة وثقة.
