اناستنسل سمتيعد أحد المكونات الأكثر أهمية، ولكن غالبًا ما يتم الاستهانة بها، في تصنيع الإلكترونيات الحديثة. فهو يحدد بشكل مباشر دقة ترسيب معجون اللحام، ومحاذاة المكونات، والإنتاجية الإجمالية لتجميع PCB. يستكشف هذا الدليل الشامل ماهية SMT Stencil، وكيف يعمل، والأنواع والمواد المختلفة المتاحة، ولماذا يلعب دورًا حاسمًا في تحقيق إنتاج تكنولوجيا التركيب السطحي (SMT) عالي الموثوقية.

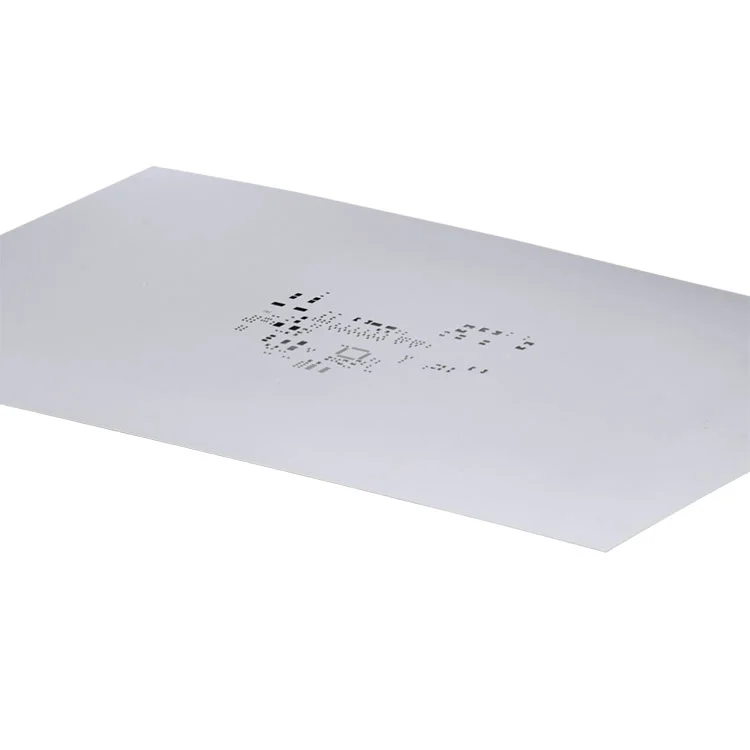

SMT Stencil عبارة عن صفائح معدنية مصنعة بدقة تستخدم في مرحلة طباعة عجينة اللحام في تجميع تكنولوجيا التركيب على السطح. يحتوي على فتحات مقطوعة بالليزر تتوافق تمامًا مع وسادات اللحام الموجودة على لوحة الدوائر المطبوعة (PCB). أثناء الإنتاج، يتم تطبيق معجون اللحام عبر سطح الاستنسل، مما يسمح لكميات العجينة التي يمكن التحكم فيها بالمرور عبر كل فتحة وترسبها على منصات ثنائي الفينيل متعدد الكلور.
تؤثر دقة هذه العملية بشكل مباشر على سلامة وصلة اللحام، ودقة وضع المكونات، وموثوقية المنتج على المدى الطويل. للمصنعين مثلشنتشن Fanway التكنولوجيا المحدودة، SMT Stencils ليست مواد مستهلكة ولكنها أدوات دقيقة تحدد استقرار العملية.
تعد عملية طباعة معجون اللحام مسؤولة عن أكثر من 60% من عيوب SMT عندما لا يتم التحكم فيها بشكل صحيح. يضمن SMT Stencil الأمثل ما يلي:
بدون SMT Stencil المصمم جيدًا، حتى آلات الالتقاط والمكان الأكثر تقدمًا لا يمكنها تعويض أخطاء الطباعة.
يتم تصنيف استنسل SMT بناءً على الهيكل وطريقة التركيب وسيناريو التطبيق. تشمل الفئات الأكثر شيوعًا ما يلي:
يؤثر اختيار المواد بشكل مباشر على عمر الاستنسل واتساق الطباعة وكفاءة التنظيف. المادة الأكثر استخدامًا هي الفولاذ المقاوم للصدأ نظرًا لمتانتها ونعومة سطحها.
| مادة | المزايا | حالة الاستخدام النموذجية |
|---|---|---|
| الفولاذ المقاوم للصدأ | متانة عالية، وجدران ذات فتحة ناعمة | إنتاج متسلسل |
| النيكل | أداء إصدار ممتاز | مكونات دقيقة الملعب |
| النحاس | تكلفة أقل | الاستخدام على المدى القصير |
تصميم الاستنسل هو التوازن بين التحكم في حجم اللحام وكفاءة تحرير اللصق. تشمل عوامل التصميم الرئيسية ما يلي:
الشركات المصنعة المتقدمة مثلشنتشن Fanway التكنولوجيا المحدودةاتبع إرشادات IPC لضمان كفاءة نقل اللصق المثلى وتكرار العملية على المدى الطويل.
| نوع الاستنسل | دقة | يكلف | الحجم الموصى به |
|---|---|---|---|
| مؤطر | عالية جدًا | واسطة | إنتاج بكميات كبيرة |
| بدون إطار | عالي | قليل | إنتاج متوسط الحجم |
| النموذج الأولي | واسطة | منخفض جدًا | اختبار منخفض الحجم |
تُستخدم استنسل SMT على نطاق واسع في الصناعات بما في ذلك الإلكترونيات الاستهلاكية، وإلكترونيات السيارات، والأجهزة الطبية، وأنظمة التحكم الصناعية، والاتصالات. يعتمد أي تطبيق يتطلب ترسيبًا دقيقًا لمعجون اللحام على SMT Stencil المصمم بشكل صحيح.
من منظور EEAT، توضح SMT Stencils ما يلي:
ما هو استنسل SMT المستخدم؟
يتم استخدام SMT Stencil لتطبيق معجون اللحام بدقة على منصات PCB قبل وضع المكونات، مما يضمن وصلات لحام موثوقة.
لماذا يهم سمك SMT Stencil؟
يتحكم سمك الاستنسل في حجم اللحام؛ يمكن أن يؤدي السُمك غير الصحيح إلى حدوث عيوب غير كافية في اللحام أو التجسير.
ما هو نوع SMT Stencil الأفضل للإنتاج الضخم؟
تعتبر استنسل SMT المؤطرة هي الأفضل للإنتاج الضخم نظرًا لاستقرارها وقابليتها للتكرار.
كم مرة يجب استبدال استنسل SMT؟
يعتمد الاستبدال على الاستخدام وتكرار التنظيف وجودة المواد، ولكن الاستنسلات عالية الجودة يمكن أن تدوم عشرات الآلاف من الدورات.
ما هي المعايير التي توجه تصميم SMT Stencil؟
IPC-7525 وIPC-A-610 هما معياران معترف بهما على نطاق واسع لتوجيه تصميم الاستنسل وتطبيق معجون اللحام.
