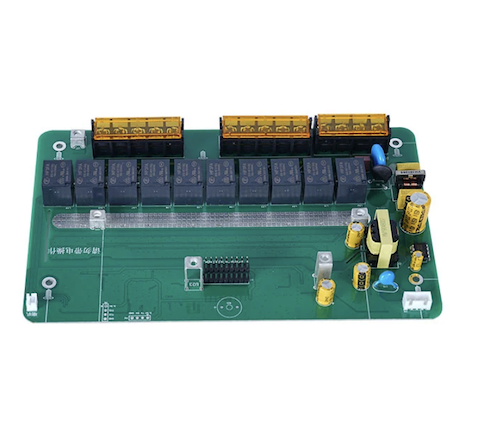

تجميع النموذج الأولي للوحة الدوائر المطبوعة PCB الإلكترونية

تم تصميم خدمة تجميع النموذج الأولي للوحة الدوائر المطبوعة PCB الإلكترونية من المورد الصيني Fanway لمشاريع البحث والتطوير في أجهزة إنترنت الأشياء ووحدات التحكم في السيارات وأدوات التشخيص الطبي وأنظمة اختبار الفضاء الجوي. في حين أن خدمات PCB السريعة النموذجية تستغرق من 3 إلى 7 أيام، فإن التسليم الذي نقدمه على مدار 24 ساعة يضغط دورات التكرار بشكل كبير. قبل بدء التجميع، يقوم فريقنا الهندسي بإجراء تحليل DFM على ملفات Gerber وBOM وملفات الانتقاء والمكان لاكتشاف مشكلات تصميم اللوحة، أو تعارضات تباعد المكونات، أو مشكلات التصنيع الأخرى في وقت مبكر. مع عدم وجود حد أدنى لكمية الطلب (بدءًا من قطعة واحدة)، يمكن لفرق البحث والتطوير تجنب تكاليف المخزون الزائدة أثناء مرحلة النماذج الأولية.

ما فائدة تجميع النموذج الأولي لثنائي الفينيل متعدد الكلور؟

خدمة تجميع النموذج الأولي للوحة الدوائر المطبوعة PCB هي عملية تركيب المكونات الإلكترونية على لوحة دوائر مطبوعة بكميات صغيرة لإنتاج عينات قابلة للاختبار. والغرض الأساسي منه هو التحقق، وليس الإنتاج:

التحقق من صحة التصميم: يؤكد أن تصميم دائرتك يعمل في العالم المادي. لا يمكن للمحاكاة أن تغطي جميع متغيرات العالم الحقيقي - فسلامة الإشارة، وتوزيع الطاقة، والسلوك الحراري تصبح مرئية فقط من خلال الاختبار المادي.

التحسين التكراري: إن اكتشاف عيوب التصميم وإصلاحها في مرحلة النموذج الأولي يكلف جزءًا صغيرًا مما يتطلبه إعادة صياغة دفعة منتجة بكميات كبيرة. يمكن لتكرار نموذج أولي واحد أن يوفر عشرة أضعاف تكلفة إعادة العمل على نطاق واسع.

تطوير البرامج الثابتة: يوفر منصة أجهزة حقيقية لمهندسي البرمجيات لكتابة واختبار التعليمات البرمجية المضمنة. إن تطوير البرامج الثابتة بدون أجهزة فعلية يشبه تصحيح الأخطاء في الفراغ – فالصحة المنطقية لا تضمن توافق الأجهزة.

تجميع النموذج الأولي هو الخطوة الحاسمة التي تنقل المنتج من المفهوم إلى الواقع، وتوفر خدمة تجميع النموذج الأولي للوحة الدوائر المطبوعة الإلكترونية من Fanway دعمًا احترافيًا لهذه الخطوة بالضبط.

ملفات بدء التشغيل الأساسية

الملفات الكاملة والدقيقة هي الأساس لبداية سلسة للمشروع. تحتاج عادةً إلى الملفات الأساسية التالية:

1. ملفات Gerber المستخدمة لتصنيع PCB العارية، والتي تحتوي على جميع طبقات النحاس، وبيانات الحفر، وقناع اللحام، والشاشة الحريرية. تعد التنسيقات غير المكتملة أو الطبقات ذات التسمية السيئة من بين الأسباب الأكثر شيوعًا لتأخير الإنتاج.

2. تسرد قائمة المواد (BOM) كل مكون سيتم تجميعه، بما في ذلك رقم جزء الشركة المصنعة (MPN)، والمحدد المرجعي، والكمية، والوصف. الأوصاف الغامضة (على سبيل المثال، "مكثف 100nF") يمكن أن تؤدي إلى أخطاء في الشراء أو تأخير في تقييمات الجهد المختلفة والمواد العازلة تتصرف بشكل مختلف تمامًا في الدوائر عالية السرعة.

3. يوفر ملف الإحداثيات (ملف CPL / Pick & Place) إحداثيات X/Y الدقيقة وزوايا الدوران وجانب التثبيت لكل مكون، مما يوجه آلة وضع SMT. تتسبب أخطاء الإحداثيات بشكل مباشر في حدوث أخطاء في المحاذاة أو القطبية.

4. نصيحة احترافية، يمكن لمراجعة سوق دبي المالي قبل الطلب أن تكشف عن مشكلات تصميم اللوحة، ومشاكل تباعد المكونات، ومخاوف أخرى تتعلق بالتصنيع قبل أن تتسبب في توقف الإنتاج. يقدم فريق Fanway الهندسي مراجعة سوق دبي المالي لكل طلب تجميع النموذج الأولي للوحة الدوائر المطبوعة الإلكترونية PCB قبل بدء الإنتاج.

عملية تجميع النموذج الأولي الكاملة

تغطي خدمة تجميع النماذج الأولية من Fanway السلسلة بأكملها بدءًا من المواد وحتى اللوحة النهائية:

مصادر المكونات:يستفيد فريق المشتريات لدينا من سلسلة توريد مستقرة لتأمين المكونات بأسعار تنافسية، حتى بالنسبة لكميات النماذج الأولية الصغيرة. لا حاجة للعملاء للتنسيق مع موزعين متعددين.

المراجعة الهندسية:يقوم مهندسو المشروع بفحص ملفات Gerber وBOM وتنسيق قابلية التصنيع قبل بدء الإنتاج، واعتراض غالبية المشكلات المحتملة في مرحلة مبكرة.

تجميع ثنائي الفينيل متعدد الكلور النموذجي:يدعم أنواعًا متعددة من اللوحات بما في ذلك لوحات PCB متعددة الطبقات وعالية التردد وHDI والصلبة والصلبة والمرنة. تغطي إمكانية الوضع 01005 مكونات صغيرة جدًا وBGAs بمسافة 0.2 مم، مع الحد الأقصى لحجم اللوحة 510 مم × 460 مم.

الاختبار والتحقق:تخضع كل لوحة نموذجية لنظام فحص صارم بما في ذلك مراقبة الجودة اليدوية، وفحص معجون اللحام SPI، والفحص البصري AOI، والفحص بالأشعة السينية، والاختبار داخل الدائرة، والاختبار الوظيفي، واختبار الاحتراق. يضمن الاختبار الشامل في مرحلة النموذج الأولي الانتقال السلس إلى التشغيل التجريبي والإنتاج الضخم.

مجالات التطبيق

يتم استخدام خدمة تجميع النماذج الأولية للوحة الدوائر المطبوعة الإلكترونية من Fanway على نطاق واسع في المجالات التالية:

أجهزة إنترنت الأشياء والأجهزة القابلة للارتداء

يتطلب عامل الشكل الصغير والكثافة العالية والاستهلاك المنخفض للطاقة وضعًا دقيقًا وتكرارًا سريعًا أثناء إنشاء النماذج الأولية.

وحدات التحكم في السيارات

تتطلب الإلكترونيات الموجودة في السيارة موثوقية عالية ومرونة بيئية؛ لا غنى عن التحقق الوظيفي واختبار الموثوقية في مرحلة النموذج الأولي.

أدوات التشخيص الطبي

تتطلب الأجهزة الطبية موافقة تنظيمية صارمة؛ يعد التحقق الشامل في مرحلة النموذج الأولي شرطًا أساسيًا للحصول على الشهادة اللاحقة.

أنظمة اختبار الفضاء الجوي

وتعني متطلبات الموثوقية العالية أنه يجب التحقق فعليًا من كل تغيير في التصميم؛ تؤثر قدرة النماذج الأولية السريعة بشكل مباشر على الجداول الزمنية للمشروع.

لماذا تختار فانواي

التسليم على مدار 24 ساعة

في حين أن دورات التشغيل السريع القياسية تتراوح من 3 إلى 7 أيام، فإن Fanway تقوم بضغط النموذج الأولي لتجميع PCB إلى 24 ساعة. بالنسبة لفرق البحث والتطوير، تعني كل دورة تكرار مختصرة المزيد من جولات التحقق من صحة التصميم خلال نفس الإطار الزمني.

خدمة وقفة واحدة

نحن نقدم الخدمة بدءًا من تحديد مصادر المكونات، ومراجعة سوق دبي المالي، وتصنيع ثنائي الفينيل متعدد الكلور، ووضع SMT، واللحام عبر الفتحات، وحتى الاختبار النهائي - كل ذلك تحت سقف واحد. يتجنب العملاء النفقات العامة للتنسيق بين موردي ثنائي الفينيل متعدد الكلور وموزعي المكونات ودور التجميع المنفصلين.

أنظمة الجودة المعتمدة

منشأتنا حاصلة على شهادات ISO9001، وISO13485، وIATF16949، وISO14001، مع منتجات متوافقة مع معايير UL، وRoHS، وSGS، وREACH. تتوافق معايير الجودة في مرحلة النموذج الأولي مع حجم الإنتاج، مما يؤدي إلى تجنب فشل التحقق من الصحة الناتج عن اختلافات العملية.

الحد الأدنى للطلب المنخفض

نحن ندعم الطلبات التي تبدأ من قطعة واحدة دون الحاجة إلى حد أدنى للكمية، مما يؤدي إلى التخلص من تكاليف المخزون الزائدة لاحتياجات مرحلة البحث والتطوير.

الدعم الهندسي مقدما

يتم إجراء تحليل سوق دبي المالي قبل تأكيد الطلب، وتحديد مشكلات التصميم وحلها مبكرًا. يؤدي هذا إلى نقل مخاطر الإنتاج إلى الأمام بدلاً من الاستجابة للمشاكل أثناء التجميع.

سؤال وجواب

س: كم من الوقت يستغرق عادةً تجميع النموذج الأولي لثنائي الفينيل متعدد الكلور؟
ج: تقدم Fanway نماذج أولية سريعة على مدار 24 ساعة. في ظل الظروف العادية، يمكن إكمال عملية تأكيد الملف حتى تسليم اللوحة النهائية خلال 24 ساعة، اعتمادًا على عدد طبقات اللوحة وتعقيد المكونات وجاهزية قائمة مكونات الصنف (BOM).

س: ما هي الملفات المطلوبة لبدء مشروع النموذج الأولي؟
ج: أنت بحاجة إلى ملفات Gerber (لتصنيع ثنائي الفينيل متعدد الكلور)، وقائمة مكونات الصنف (مع أرقام أجزاء الشركة المصنعة، والتسميات المرجعية، والكميات)، وملف إحداثي (لوضع SMT). يوصى بإجراء فحص ذاتي لسوق دبي المالي قبل التقديم، أو يمكنك السماح لفريقنا الهندسي بإجراء مراجعة قابلية التصنيع.

س: ما هي أنواع مركبات ثنائي الفينيل متعدد الكلور التي تدعمها لتجميع النموذج الأولي؟
ج: نحن ندعم مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات وعالية التردد وHDI والصلبة والمرنة.

س: هل توفر Fanway خدمات شراء المكونات للنماذج الأولية؟
ج: نعم. يتمتع فريق المشتريات لدينا بموارد سوقية واسعة النطاق للحصول على مكونات لكميات النماذج الأولية الصغيرة وبأسعار تنافسية.

س: ما هو الاختبار المتضمن في مرحلة النموذج الأولي؟
ج: يشمل الاختبار الفحص البصري لـ AOI، والفحص بالأشعة السينية، والاختبار داخل الدائرة، والاختبار الوظيفي، واختبار الاحتراق. يمكن تخصيص خطة الاختبار المحددة بناءً على متطلبات المشروع.

هل تحتاج إلى بدء تجميع النموذج الأولي لمشروعك؟ أرسل ملفات Gerber وBOM والملفات الإحداثية إلى فريقنا الهندسي. سنقدم مراجعة وعروض أسعار لسوق دبي المالي خلال 24 ساعة.
