FR4 ثنائي الفينيل متعدد الكلورهي واحدة من ركائز لوحات الدوائر المطبوعة الأكثر استخدامًا على نطاق واسع في صناعة الإلكترونيات. في هذه المقالة الشاملة، نستكشف ما يمثله FR4 PCB، وكيف يتم تصنيعه، وأين يتم تطبيقه، ولماذا يظل مادة أساسية لتصميم وتصنيع الإلكترونيات الحديثة.
تشرح هذه المقالة معنى FR4 PCB وخصائصه وعمليات التصنيع والمزايا والقيود والتطبيقات الواقعية والمقارنات مع مواد PCB البديلة. فهو يوفر رؤى عملية للمهندسين والهواة والمشترين وعشاق التكنولوجيا. ستجد أيضًا قسمًا تفصيليًا للأسئلة الشائعة يجيب على الأسئلة الشائعة المتعلقة بمركبات ثنائي الفينيل متعدد الكلور FR4.

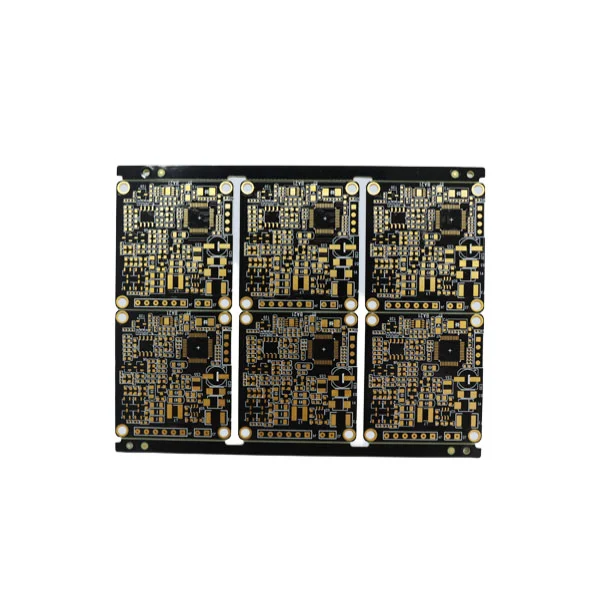

انFR4 ثنائي الفينيل متعدد الكلوريشير إلى لوحة الدوائر المطبوعة التي تستخدمFR4كمادة أساسية. يرمز FR4 إلى "Flame Retardant 4"، وهو تصنيف مخصص لمادة صفائح الإيبوكسي المقواة بالألياف الزجاجية. إنها الركيزة القياسية الفعلية المستخدمة في معظم الأجهزة الإلكترونية نظرًا لقوتها الميكانيكية القوية وعزلها الكهربائي الممتاز وقدرتها على العمل في نطاق واسع من درجات الحرارة.
المصطلح "PCB" يعني منصة تربط المكونات الإلكترونية عبر دوائر نحاسية محفورة وفتحات مطلية. عند دمجها مع FR4، فإنها تشكل لوحة متينة وموثوقة ومناسبة لكل شيء بدءًا من الأجهزة الإلكترونية الاستهلاكية منخفضة التكلفة وحتى أنظمة التحكم الصناعية.
يتضمن تصنيع FR4 PCB عدة خطوات دقيقة لضمان الاتساق والجودة. وتشمل العناصر الأساسية رقائق النحاس، وصفائح FR4، وسلسلة من العمليات التي تحول المواد الخام إلى لوحات دوائر وظيفية.
يوفر اختيار مادة FR4 لتصنيع ثنائي الفينيل متعدد الكلور مجموعة من الفوائد التي تجعلها مثالية للعديد من التطبيقات. ويساهم أدائها المتوازن وفعاليتها من حيث التكلفة وتعدد الاستخدامات في اعتمادها على نطاق واسع.
عند اختيار مادة لتصميم ثنائي الفينيل متعدد الكلور، يقوم المهندسون بتقييم العديد من الخصائص الرئيسية التي تؤثر على الأداء والموثوقية. يوضح FR4 خصائص مواتية عبر العديد من المعايير.
| ملكية | وصف | القيمة النموذجية / الملاحظة |
|---|---|---|
| ثابت العزل الكهربائي (Dk) | يشير إلى قدرة ثنائي الفينيل متعدد الكلور على تخزين الطاقة الكهربائية. | ~4.3-4.8 |
| الاستقرار الحراري | القدرة على تحمل الحرارة دون تدهور. | ما يصل إلى ~ 130 درجة مئوية |
| قوة الشد | مقاومة التشوه الميكانيكي. | عالي |
| تثبيط اللهب | السلامة في التطبيقات التي يوجد بها خطر الحريق. | يفي بتصنيف UL94 V-0 |
| مقاومة الرطوبة | ضروري للألواح في البيئات الرطبة. | جيد |
توجد مركبات ثنائي الفينيل متعدد الكلور FR4 في كل مكان نظرًا لتعدد استخداماتها واعتماديتها. فيما يلي نظرة عامة على التطبيقات التي يعمل فيها FR4 بشكل جيد للغاية.
غالبًا ما يختار المهندسون بين FR4 والمواد البديلة مثل البوليميد أو روجرز أو الركائز المعدنية الأساسية. تقدم كل مادة فوائد فريدة تناسب احتياجات محددة.
| مادة | أفضل ل | المزايا | القيود |
|---|---|---|---|
| FR4 | الالكترونيات العامة | فعالة من حيث التكلفة وقوية وموثوقة | ليست مثالية للترددات اللاسلكية عالية التردد |
| بوليميد | مركبات ثنائي الفينيل متعدد الكلور المرنة | مقاومة للحرارة العالية، مرنة | تكلفة أعلى |
| روجرز | الترددات اللاسلكية عالية التردد | خسارة منخفضة ومستقرة Dk | غالي |
| المعادن الأساسية | تطبيقات LED الطاقة | تبديد الحرارة ممتاز | ثقيلة ومكلفة |
س:ما الذي يرمز إليه "FR4" في ثنائي الفينيل متعدد الكلور؟
ج:يرمز FR4 إلى "Flame Retardant 4"، مما يشير إلى صفائح إيبوكسي مقواة بالزجاج تقاوم الحريق وتوفر القوة الهيكلية لمركبات ثنائي الفينيل متعدد الكلور.
س:لماذا يتم استخدام FR4 على نطاق واسع في صناعة ثنائي الفينيل متعدد الكلور؟
ج:يجمع FR4 بين القوة الميكانيكية والعزل الكهربائي والمقاومة الحرارية وفعالية التكلفة، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات الإلكترونية.
س:هل يمكن استخدام FR4 في تطبيقات الترددات اللاسلكية عالية التردد؟
ج:في حين يتم استخدام FR4 في الدوائر ذات التردد المنخفض، فإن دوائر الترددات اللاسلكية عالية التردد غالبًا ما تتطلب مواد مثل روجرز التي تتمتع بفقدان عازل أقل لتحسين سلامة الإشارة.
س:كيف تؤثر الرطوبة على مركبات ثنائي الفينيل متعدد الكلور FR4؟
ج:يتمتع FR4 بمقاومة جيدة للرطوبة، لكن التعرض طويل الأمد للرطوبة العالية يمكن أن يؤثر على الأداء. تساعد الطلاءات الواقية والطبقات المطابقة على تخفيف ذلك.
س:هل FR4 مناسب لإلكترونيات السيارات؟
ج:نعم، يُستخدم FR4 على نطاق واسع في إلكترونيات السيارات نظرًا لاستقراره الحراري ومتانته، على الرغم من أنه قد يتم اختيار متغيرات محددة ذات درجات حرارة عالية للبيئات القاسية.
فهمFR4 ثنائي الفينيل متعدد الكلوريعد أمرًا ضروريًا لأي شخص يعمل أو يتعلم عن التصميم والتصنيع الإلكتروني. خصائصه المتوازنة تجعله المادة الأساسية لعدد لا يحصى من الأجهزة في جميع أنحاء العالم. سواء كنت تقوم بتقييم مواد لمشروع جديد أو اختيار مورد، يظل FR4 خيارًا يمكن الاعتماد عليه.
