تتخصص Fanway في تقديم خدمات تجميع ثنائي الفينيل متعدد الكلور فعالة وموثوقة من طرف إلى طرف ، مصممة بدقة مع متطلباتك الفريدة لتسريع نجاح المنتج الخاص بك.

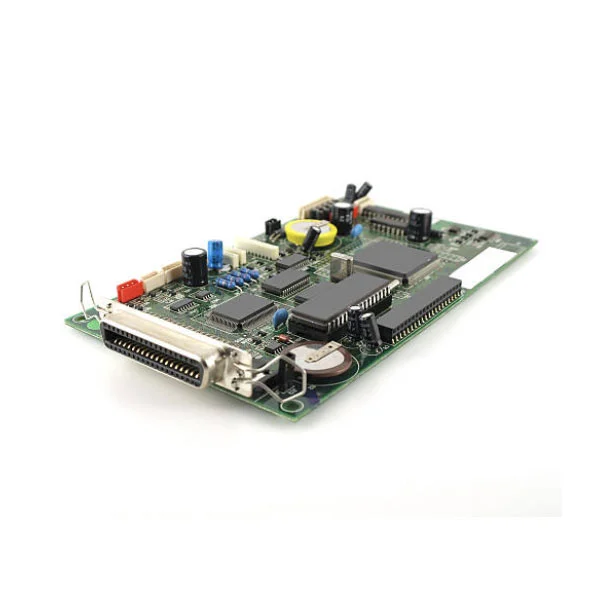

تعالج خدمة تجميع ثنائي الفينيل متعدد الكلور بتقنية Hybrid SMT THT من Fanway تحديًا هندسيًا أساسيًا: اللوحات التي تتطلب أجهزة مثبتة على السطح ذات خطوة دقيقة لمعالجة الإشارات عالية السرعة ومكونات عبر الفتحات للتعامل مع الطاقة والمتانة الميكانيكية. هذه الخدمة ليست مزيجًا بسيطًا من عمليتين منفصلتين؛ إنه سير عمل متسلسل بعناية يحمي مفاصل SMT أثناء لحام THT، ويطبق اللحام الانتقائي أو الموجي فقط بعد الحماية الحرارية، ويقدم تجميعات تلبي معايير IPC-A-610 Class 2. مع 12 عامًا من الخبرة في مجال التكنولوجيا المختلطة، تدير Fanway التفاعلات الهامة بين مناطق SMT وTHT، مما يضمن تعايش مواضع الرقائق الكثيفة مع الموصلات الكبيرة وأجهزة الطاقة دون المساس بالإنتاجية أو الموثوقية.
يحل التجميع المختلط أحد قيود التصميم الأساسية: لا توجد تقنية واحدة تتعامل مع كل نوع مكون على النحو الأمثل.
من أجل سلامة الإشارة وكثافتها، يدعم SMT 01005 السلبي وBGAs بمقدار 0.3 مم والواجهات عالية السرعة. تتطلب هذه المكونات طباعة دقيقة لمعجون اللحام وملفات تعريف إعادة التدفق.
للحصول على الطاقة والمرونة الميكانيكية، يتعامل THT مع الموصلات والمرحلات والمحولات والمكثفات الكبيرة التي يجب أن تتحمل الاهتزازات ودورات الإدخال والتيارات العالية. توفر الوصلات عبر الفتحات قوة سحب تتجاوز 50 نيوتن، وهو شيء لا يمكن لـ SMT مطابقته.
عندما يتطلب PCB الخاص بك كلا الفئتين، تصبح خدمة تجميع PCB بتقنية Hybrid SMT THT هي طريق التصنيع العملي الوحيد. إن محاولة دمج جميع المكونات في تقنية واحدة إما أن تؤدي إلى التضحية بالموثوقية (باستخدام SMT لأجهزة الطاقة) أو إهدار المساحة (باستخدام THT للدوائر المتكاملة ذات درجة الصوت الدقيقة).
قم بمراجعة فاتورة المواد الخاصة بك. إذا كان يحتوي على المجموعتين التاليتين، يلزم التجميع المختلط.
مجموعة SMT: BGA، QFP، QFN، LGA، مقاومات/مكثفات الرقاقة (0402، 0603)، أو أي مكون لا يمر عبر اللوحة.
مجموعة THT: دوائر DIP المرحلية، ورؤوس الدبوس، والكتل الطرفية، والمكثفات الإلكتروليتية الكبيرة، ووحدات MOSFET ذات علامات تبويب عبر الفتحات، والمحولات، أو أي مكون يتطلب تثبيتًا ميكانيكيًا من خلال اللوحة.
لا يمكن تجميع اللوحات التي تحتوي على كلتا المجموعتين بكفاءة باستخدام SMT وحده (لا يمكن وضع مكونات THT عن طريق الانتقاء والمكان) ولا THT وحده (لا يمكن لحام مكونات SMT ذات خطوة دقيقة بدون توصيل). تعد خدمة تجميع PCB بتقنية Hybrid SMT THT هي الحل المصمم لهذا السيناريو بالضبط.
نحن نتبع تسلسلًا ثابتًا لحماية مفاصل SMT أثناء لحام THT.
الخطوة 1:طباعة معجون اللحام ووضع SMT. تنطبق طباعة الاستنسل على اللصق فقط على منصات SMT. بالنسبة للألواح المختلطة، نستخدم قوالب استنسل متدرجة لضبط سمك العجينة عبر مناطق مختلفة. تقوم آلات التنسيب عالية السرعة بتركيب مكونات SMT أولاً.
الخطوة 2:إنحسر لحام. تمر اللوحة عبر فرن إعادة التدفق لإكمال وصلات SMT. يجب أن تتم هذه الخطوة قبل إدخال THT، لأن درجات حرارة الانحسار ستؤدي إلى تلف معظم مكونات THT (خاصة الموصلات ذات الهيكل البلاستيكي).
الخطوة 3:إدراج THT. يقوم المشغلون أو آلات الإدخال الآلية بوضع أسلاك THT من خلال فتحات مطلية. يتم وضع المكونات بشكل متساوي مع اللوحة؛ يتم الاحتفاظ بالخيوط مستقيمة. يتم التحكم في قوة الإدخال لتجنب تشقق وصلات لحام SMT القريبة أو تشويه لوحة PCB.
الخطوة 4:موجة أو لحام انتقائي. بالنسبة للوحات التي تحتوي على العديد من مكونات THT، يكمل اللحام الموجي جميع الوصلات في مسار واحد. بالنسبة للتخطيطات المختلطة الكثيفة مع مكونات SMT القريبة من منصات THT، فإننا نطبق اللحام الانتقائي. تتلقى وسادات THT فقط اللحام، مع ارتفاع موجة أصغر (2-5 مم مقابل 8-12 مم تقليدي) لتقليل التأثير الحراري على مفاصل SMT المحيطة.
الخطوة 5:التشذيب والتنظيف والتفتيش. يتم قطع الخيوط الزائدة، وتنظيف بقايا التدفق، يليها الفحص البصري لـ AOI، والأشعة السينية للمفاصل المخفية (BGAs، LGAs)، والاختبار الوظيفي.
تؤثر قواعد سوق دبي المالي الثلاثة بشكل مباشر على نجاح التجميع المختلط.
فصل المنطقة: احتفظ بمسافة لا تقل عن 3 مم. ضع مكونات THT (الموصلات والمكثفات الكبيرة) بالقرب من حواف أو زوايا اللوحة؛ ضع أجهزة SMT ذات الملعب الدقيق (BGAs) بعيدًا عن منطقة THT. تمنع الفجوة التي تبلغ 3 مم على الأقل التداخل الميكانيكي أثناء الإدخال وتناثر اللحام أثناء اللحام الموجي.
قطر الثقب: يسمح بإزالة الرصاص بمقدار 0.1-0.2 مم. يجب أن تكون فتحات وسادة THT أكبر بمقدار 0.1-0.2 مم من قطر الرصاص المكون. ضيق جدًا ويصبح الإدخال صعبًا أو مستحيلًا؛ فضفاض جدًا ويتحول المكون، مما يؤدي إلى ضعف تعبئة اللحام أو عدم كفاية الاتصال الحلقي.
التخفيف الحراري على الطائرات النحاسية الكبيرة: يجب أن تستخدم وسادات THT المتصلة بالأرض أو طائرات الطاقة مكبرات تخفيف الحرارة. وبدونها، تقوم الطائرة النحاسية بنقل الحرارة بعيدًا بسرعة كبيرة، مما يتسبب في وصلات لحام باردة. بالإضافة إلى ذلك، يجب تغطية منصات SMT القريبة من مناطق اللحام الموجي بشريط عالي الحرارة لمنع سد اللحام.
خدمة تجميع ثنائي الفينيل متعدد الكلور بتقنية SMT THT الهجينة ليست خيارًا عالميًا؛ فهو إلزامي في هذه القطاعات.
إلكترونيات السيارات:تجمع وحدات ECU وBMS وADAS بين المعالجات عالية الكثافة (SMT) والموصلات والمرحلات عالية التيار (THT) التي تتحمل الاهتزاز والتدوير الحراري.
الضوابط الصناعية وإمدادات الطاقة:تستخدم وحدات التحكم المنطقية القابلة للبرمجة ومحركات الأقراص المؤازرة ووحدات الطاقة الصناعية SMT لمنطق التحكم وTHT لوحدات MOSFET الخاصة بالطاقة والمحولات والمكثفات الكبيرة التي تتطلب امتصاصًا فعالًا للحرارة.
الأجهزة الطبية:تعتمد أجهزة مراقبة المرضى ومعدات التشخيص على SMT للواجهات الأمامية لأجهزة الاستشعار وTHT لموصلات الطاقة والواجهات المتزاوجة بشكل متكرر حيث تكون المتانة الميكانيكية أمرًا بالغ الأهمية.
الفضاء الجوي والدفاع:تحدد الأنظمة عالية الموثوقية THT لجميع التوصيلات المعرضة للصدمات والاهتزازات، بينما يتعامل SMT مع مراكز المعالجة. التجميع المختلط هو الطريقة الوحيدة لتلبية كلا المتطلبين على لوحة واحدة.
1. 12 عامًا من الخبرة المتخصصة في مجال التكنولوجيا المختلطة. لقد تخصصنا في التجميع المختلط SMT-THT منذ تأسيسنا. يفهم فريقنا بالضبط ما هي التخطيطات التي تسبب جسور اللحام الموجي، وما هي قوى الإدخال التي تؤدي إلى تشقق مفاصل SMT، وما هي التشكيلات الحرارية التي تحمي كلا التقنيتين. وتأتي هذه المعرفة فقط من سنوات من بيانات الإنتاج، وليس من الكتب المدرسية.
2. IPC-A-610 الفئة 2 وشهادة ISO 9001:2015. تمر كل لوحة عبر AOI والأشعة السينية والاختبارات الوظيفية. بالنسبة للعملاء الطبيين والسيارات، فإننا نقدم إمكانية التتبع الكاملة المتوافقة مع ISO 13485 وIATF 16949.
3. خدمة الشباك الواحد من سوق دبي المالي إلى التسليم. نقوم بمراجعة Gerber وBOM الخاصين بك، وشراء المكونات، وإجراء تجميع SMT وTHT، وإجراء الاختبار النهائي. تحصل على لوحة مجمعة ومختبرة بالكامل، دون الحاجة إلى التنسيق مع عدة بائعين.
4. أحجام مرنة من النموذج الأولي إلى الحجم الكبير. لا يوجد NRE للتجمعات المختلطة القياسية. بالنسبة للوحات المعقدة، فإننا نقدم المراجعة الهندسية وتحسين العملية قبل بدء الإنتاج.
س: ما هي المهلة النموذجية للتجميع المختلط؟
ج: تستغرق النماذج الأولية من 5 إلى 7 أيام عمل. تستغرق الكميات الصغيرة (أقل من 1000 قطعة) من 7 إلى 10 أيام. يتم تقييم الكميات الكبيرة كل حالة على حدة، عادةً خلال 10-15 يوم عمل.
س: متى يجب استخدام اللحام الانتقائي بدلاً من اللحام الموجي؟
ج: عندما تكون مكونات SMT ذات خطوة دقيقة (BGAs، QFNs) ضمن مسافة 5 مم من وسادات THT، أو عندما تكون مكونات THT حساسة للحرارة (على سبيل المثال، الموصلات ذات العلب البلاستيكية). يطبق اللحام الانتقائي الحرارة فقط على وصلات THT، مما يحمي أجهزة SMT القريبة.
س: هل يتطلب التجميع المختلط مادة PCB خاصة؟
ج: المعيار FR-4 كافٍ لمعظم الحالات. ومع ذلك، إذا كانت اللوحة تحمل مكونات THT عالية الطاقة (المحولات، ودوائر الطاقة MOSFET)، فإننا نوصي باستخدام مادة Tg عالية (Tg ≥ 150 درجة مئوية) لتحمل الصدمات الحرارية الناتجة عن لحام الموجات.
س: هل يمكن وضع مكونات SMT وTHT على نفس جانب اللوحة؟
ج: نعم. يعد وضع كليهما على الجانب العلوي أمرًا شائعًا، مما يترك الجانب السفلي نظيفًا للحام الموجي. حافظ على خلوص لا يقل عن 2-3 مم بين وسادات SMT وفتحات THT.
س: هل يدعم Fanway اللحام الخالي من الرصاص؟
ج: نعم. تتوافق أنظمة اللحام الموجي وإعادة التدفق لدينا تمامًا مع SAC305 والسبائك الأخرى الخالية من الرصاص، مع ضبط ملفات تعريف درجة الحرارة وفقًا لذلك.
هل تحتاج إلى تقييم التجميع المختلط لمشروعك؟ أرسل ملفات Gerber وBOM إلى فريقنا الهندسي. سوف نقدم تقرير سوق دبي المالي وعروض الأسعار خلال 24 ساعة.
