تتخصص Fanway في تقديم خدمات تجميع ثنائي الفينيل متعدد الكلور فعالة وموثوقة من طرف إلى طرف ، مصممة بدقة مع متطلباتك الفريدة لتسريع نجاح المنتج الخاص بك.
SMT (تقنية Mount Surface) هي التكنولوجيا والعملية الأكثر استخدامًا في صناعة التصنيع والتجميع الحديثة. تفتقر مكونات SMT إلى خيوط الأسلاك ويتم لحامها مباشرة على سطح لوحات الدوائر المطبوعة (PCBS). تتيح هذه التكنولوجيا مكونات أصغر وأكثر كثافة معبأة ، وتقديم أوقات إنتاج أسرع وانخفاض التكاليف الإجمالية.
يتطلب SMT استنسل لتطبيق معجون اللحام على ثنائي الفينيل متعدد الكلور. هذه الخطوة مهمة في مجموعة SMT لأن حجم معجون اللحام يؤثر بشكل مباشر على جودة اللحام. في Fanway ، نقوم بإجراء فحص معجون اللحام الآلي (SPI) قبل وضع المكون لضمان ترسب دقيق لصق.
على الرغم من أن SMT تستخدم على نطاق واسع في تصنيع وتجميع ثنائي الفينيل متعدد الكلور الحديث ، فإن تكنولوجيا الفتحة (THT) لا تزال تلعب دورًا لا يمكن الاستغناء عنه في التطبيقات التي تتطلب موثوقية عالية ، وإخراج الطاقة العالية ، ومقاومة الإجهاد الميكانيكي.
أثناء عملية التجميع من خلال الثقب ، يتم إدراج خيوط المكونات في ثقوب حفر على ثنائي الفينيل متعدد الكلور وفقًا لمواقعها المعينة والقطبية. في Fanway ، نقدم كل من الإدراج اليدوي والأتمتة.
يجمع تصنيع وتجميع PCB المختلط بين تقنية الجبل السطحي (SMT) وتكنولوجيا الفتحة (THT) ، مما يستفيد من مزاياها الفريدة في تجميع ثنائي الفينيل متعدد الكلور.
| المعلمة | SMT+THT الهجين | SMT نقي | نقي |
| مرونة التصميم | ⭐⭐⭐⭐⭐ (اختيار المكون غير المقيد) | ⭐⭐⭐⭐ | ⭐⭐ |
| المرونة الحرارية | ⭐⭐⭐⭐ (يعامل مصغر الطاقة العالية +) | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| تكلفة الإنتاج | ⭐⭐⭐ (محسّن للتعقيد) | ⭐⭐⭐⭐ | ⭐⭐ |
| القوة الميكانيكية | ⭐⭐⭐⭐ (المفاصل الحرجة ترتكز عبر THT) | ⭐⭐ | ⭐⭐⭐⭐ |
| تكنولوجيا | معدات | دقة |

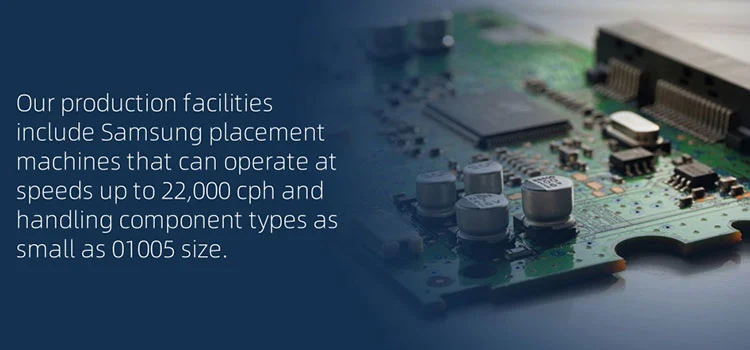

| خطوط SMT | Samsung S1 ، S2 ، 481 ، 482 وما إلى ذلك | 01005 مكونات |
| أنظمة tht | insertion التلقائي + لحام انتقائي | تباعد دبوس: 0.5mm |
| ضبط الجودة | 3D AOI + الأشعة السينية + اختبار تكنولوجيا المعلومات والاتصالات | معدل العيب: <200ppm |
لضمان مراقبة الجودة ، لدينا آلة الأشعة السينية الداخلية التي تمكن الفنيين من اكتشاف العيوب على مستوى السطح بسرعة. نقوم أيضًا بإجراء الاختبار الوظيفي التلقائي والتفتيش البصري لتحديد المكونات المعيبة أو في غير محله. فريق الخبراء لدينا متخصص في تصنيع وتجميع ثنائي الفينيل متعدد الكلور المخصص.
نحن الشركة المصنعة للتجميع الإلكترونية متخصصة في تصميم PCB وتخطيطها وتصنيعها وتجميعها. لطلب عرض أسعار وقيادة ، يرجى إرسال بريد إلكتروني إلى ملفات Gerber وقائمة BOM إلىkate@fanwaypcba.com. إذا لم يكن لديك هذه الملفات ، يمكن لفريقنا الهندسي إنشاء ملفات تصميم بناءً على متطلباتك.
