ما هي وظيفة HDI PCB؟

أصبحت لوحات الدوائر المطبوعة عالية الكثافة (HDI) (PCBS) حجر الزاوية في الإلكترونيات الحديثة ، وخاصة في التطبيقات التي تعتبر فيها الاكتئاب والأداء العالي والموثوقية أمرًا بالغ الأهمية. من الهواتف الذكية والأجهزة اللوحية إلى الأجهزة الإلكترونية والأجهزة الطبية ، تقدم HDI PCBs مزايا فريدة على لوحات الدوائر المطبوعة التقليدية.

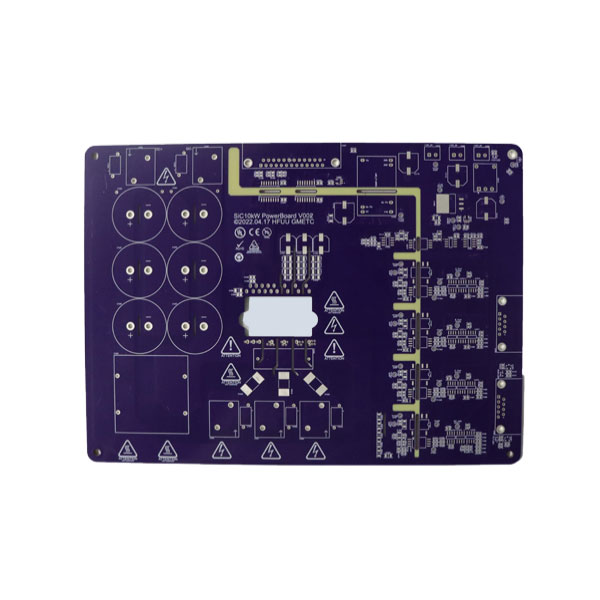

HDI PCBs هي لوحات دوائر مطبوعة متقدمة تتميز بكثافة أعلى الأسلاك لكل وحدة من منطقة مركبات ثنائي الفينيل متعدد الكلور التقليدية. على عكس مركبات ثنائي الفينيل متعدد الكلور القياسية ، التي قد تحتوي على تقنية بسيطة من خلال الفتحات وآثار أكبر ، تستخدم HDI PCBs microvias ، و VIAs الأعمى ، و VIAs المدفونة لإنشاء ترابط عالي الكفاءة.

تتضمن الخصائص الرئيسية التي تميز ثنائي الفينيل متعدد الكلور HDI:

• Microvias: قطره صغير للغاية ، عادةً أقل من 150 ميكرون ، والذي يربط طبقات مختلفة دون تناول مساحة مفرطة.

• VIAs المكفوفين والمدفونين: يربط العمياء الطبقات الخارجية بالطبقات الداخلية ، في حين أن VIAs المدفونة تربط الطبقات الداخلية دون الوصول إلى السطح.

• كثافة الأسلاك العالية: يسمح المزيد من الترابط لكل وحدة بتصميمات مضغوطة وسلامة إشارة أفضل.

• أنماط الخط/الفضاء الدقيق: خطوط ضيقة مثل 3 مل والتباعد منخفضة تصل إلى 3 مل تتيح خيارات التوجيه في مساحة محدودة.

تتيح هذه الميزات HDI PCBS دعم نقل الإشارة عالي السرعة وتقليل التأثيرات الطفيلية ، مما يجعلها مثالية للتطبيقات التي لا يمكن أن يتعرض فيها الأداء للخطر.

معلمات مفتاح HDI PCB

فيما يلي ملخص احترافي للمواصفات الفنية HDI PCB للمرجع السريع:

لماذا HDI PCBS ضرورية في الإلكترونيات الحديثة؟

مع تقلص الأجهزة في الحجم ولكن تتطلب قوة معالجة أعلى ، تصبح الحاجة إلى تقنيات التوصيل المتقدمة مثل HDI أكثر إلحاحًا. غالبًا ما تواجه مركبات ثنائي الفينيل متعدد الكلور القياسية قيودًا في التوجيه وسلامة الإشارة ، مما يجعلها أقل ملاءمة للأجهزة ذات الوظائف المعقدة. تعالج HDI PCBs هذه التحديات بعدة طرق:

1. أداء الإشارة المحسّن: تقلل مسارات الإشارة الأقصر والأكثر مباشرة من الحث والسعة ، مما يقلل من فقدان الإشارة وعملها.

2. التصميم المدمج: مع ارتفاع كثافة الأسلاك و microvias ، تمكن HDI PCBs الأجهزة الأصغر دون التضحية بوظائف.

3. الموثوقية المحسنة: تقلل طبقات أقل من التوجيه والإدارة الحرارية بشكل أفضل من خطر الفشل في إطار عمليات التردد العالي.

4. كفاءة التكلفة للإنتاج ذي الحجم الكبير: على الرغم من تكاليف التصنيع الأولية ، فإن HDI PCBs تقلل من الحاجة إلى مركبات ثنائي الفينيل متعدد الكلور متعددة في جهاز واحد ، وتبسيط التجميع وخفض التكاليف الإجمالية.

5. دعم المكونات المتقدمة: تعتبر تقنية HDI ضرورية لتركيب مكونات العدادات عالية الدقة مثل BGA (صفيف شبكة الكرة) ، وحزمة مقياس CSP (حزمة رقاقة) ، وغيرها من ICS الدقيقة.

جعل التطور السريع للهواتف الذكية والأجهزة القابلة للارتداء وإلكترونيات السيارات والأجهزة الطبية HDI PCBS خيارًا مهمًا للمصنعين الذين يبحثون عن الأداء دون زيادة حجم الجهاز.

كيف يتم تصنيع HDI PCBS لتلبية المواصفات المتقدمة؟

يتضمن إنتاج HDI PCBS تقنيات تصنيع متقدمة تتطلب تحكمًا دقيقًا في المواد والعمليات وضمان الجودة. تتضمن الخطوات الرئيسية في تصنيع HDI PCB:

1. اختيار المواد: يتم اختيار الركائز ذات الاستقرار الحراري العالي وفقدان العزل الكهربائي المنخفض بناءً على متطلبات التطبيق. وتشمل المواد الشائعة عالية TG FR4 ، روجرز ، و PTFE LARATATES.

2. عملية التصفيح: يتم تجميع طبقات متعددة معًا باستخدام الضغط العالي ودرجة الحرارة لضمان التصاق المثالي والعزلة الكهربائية.

3. حفر Microvia: يتم استخدام الحفر بالليزر بشكل شائع في Microvias ، مما يسمح بأقطار صغيرة تصل إلى 0.10 مم. تتطلب هذه الخطوة دقة شديدة لتجنب الاختلال أو الضرر.

4. طلاء النحاس: النحاس يتمتع بالكهرباء لملء VIAs وتشكيل مسارات موصلة. يتم التحكم في السمك بعناية لدعم قدرة الاستيعاب الحالية.

5. النمط: يعرّف التصوير الفوتوغرافي المتقدم أنماط الخط/الفضاء الدقيقة ، مما يضمن توجيهًا دقيقًا وكثيفًا.

6. التشطيب السطحي: يتم تطبيق التشطيبات ENIG أو OSP أو HASL لضمان قابلية اللحام والموثوقية على المدى الطويل.

7. الاختبار الكهربائي: يخضع كل لوحة لإجراء اختبار صارم للاستمرارية والمقاومة والسراويل القصيرة لضمان الامتثال لمواصفات التصميم.

يضمن مزيج هذه العمليات أن HDI PCBs يمكن أن يدعم بشكل موثوق الإشارات عالية السرعة ، والمكونات عالية الكثافة ، والظروف الحرارية المتطلب.

أسئلة شائعة حول HDI PCBS

س 1: ما هي التطبيقات التي تستفيد أكثر من HDI PCBS؟
A1: HDI PCBS مثالية للأجهزة عالية الأداء حيث تكون قيود المساحة وسلامة الإشارة أمرًا بالغ الأهمية. ويشمل ذلك الهواتف الذكية والأجهزة اللوحية والالكترونيات القابلة للارتداء والأجهزة الطبية وأجهزة الفضاء الجوي وإلكترونيات السيارات وأجهزة الشبكات عالية السرعة. إن قدرتهم على التعامل مع مكونات النبرة الدقيقة والترابط المعقدة تجعلها متفوقة في مثل هذه السيناريوهات.

س 2: كيف تقارن موثوقية HDI PCB مع مركبات ثنائي الفينيل متعدد الكلور التقليدية؟
A2: يوفر HDI PCBs موثوقية محسّنة بسبب مسارات التوصيل البيني الأقصر ، وانخفاض فقدان الإشارة ، وأداء حراري أفضل ، وأقل نقاط لحام في التجميعات عالية الكثافة. هذه العوامل تقلل من خطر الفشل الكهربائي ، وتدهور الإشارة ، والإجهاد الحراري ، مما يجعل HDI PCBs مناسبة للتطبيقات المهمة المهمة حيث قد تفشل مركبات ثنائي الفينيل متعدد الكلور التقليدية.

ما الذي يجعل Fanway HDI PCBS خيارًا مفضلًا في السوق؟

فيFanway، يتم توافق تصنيع HDI PCB مع المعايير الرائدة في الصناعة ومراقبة صارمة على الجودة. تتخصص Fanway في مركبات ثنائي الفينيل متعدد الكلور عالية الكثافة ، متعددة الطبقات التي تجمع بين الأداء والمتانة وقابلية التوسع لكل من النموذج الأولي والإنتاج الضخم. تشمل التفاضلات الرئيسية لـ Fanway HDI PCBS:

• التخصيص: عدد الطبقة المصممة ومواصفات الركيزة ومواصفات الخط/المساحة لتلبية متطلبات المشروع الخاصة.

• إمكانيات التصنيع المتقدمة: microvias المحفوفة بالليزر ، ونقش الخط الدقيق ، وخيارات المعاوقة التي يتم التحكم فيها.

• التحول السريع: تتيح عمليات الإنتاج المبسطة النماذج الأولية السريعة والتسليم في الوقت المناسب للمشاريع الحرجة في السوق.

• ضمان الجودة: يخضع كل لوحة للاختبار الكهربائي ، والتفتيش البصري ، والتحقق الوظيفي لضمان عيوب صفر.

• الدعم الفني: يوفر Fanway استشارة فنية شاملة لتحسين التصميمات للتصنيع والأداء وكفاءة التكلفة.

بالنسبة للشركات التي تتطلع إلى دمج HDI PCBs عالي الأداء في منتجاتها ، تقدم Fanway حلولًا موثوقة تحافظ على التميز من النماذج الأولية إلى التصنيع على نطاق واسع.

اتصل بنااليوم لاستكشاف حلول HDI PCB المخصصة ورفع تصميمات المنتج الخاصة بك إلى المستوى التالي.
