لوحات الدوائر المطبوعة(مركبات ثنائي الفينيل متعدد الكلور) هي العمود الفقري الصامت لإلكترونيات اليوم. سواء في الهاتف الذكي ، أو نظام التحكم في السيارات ، أو الماسح الضوئي الطبي ، أو وحدة التنقل الفضائية ، فإن مركبات ثنائي الفينيل متعدد الكلور توفر الأساس المادي والكهربائي الذي يربط جميع المكونات. إن فهم كيفية عملهم يبدأ بالتعرف على التحول الذي جلبوه إلى التكنولوجيا. قبل مركبات ثنائي الفينيل متعدد الكلور ، تم تنفيذ الأسلاك يدويًا مع اتصالات من نقطة إلى نقطة. لم تكن هذه الطريقة عرضة للأخطاء فحسب ، بل كانت أيضًا محدودة التوسع. قامت مركبات ثنائي الفينيل متعدد الكلور بحل هذه المشكلات من خلال تقديم هياكل موحدة وطبقة تضمن التصميم المدمج والموثوقية وكفاءة الإنتاج الضخم.
لذا ، كيف يعملون بالضبط؟ في جوهرها ، تخدم مركبات ثنائي الفينيل متعدد الكلور ثلاثة أغراض أساسية:
الدعم الميكانيكي- تأمين المكونات في المكان.
الاتصالات الكهربائية- توفير مسارات موصلة للتدفق الحالي.
سلامة الإشارة- التأكد من أن الإشارات الإلكترونية تسافر بأقل قدر من الخسارة أو التداخل.

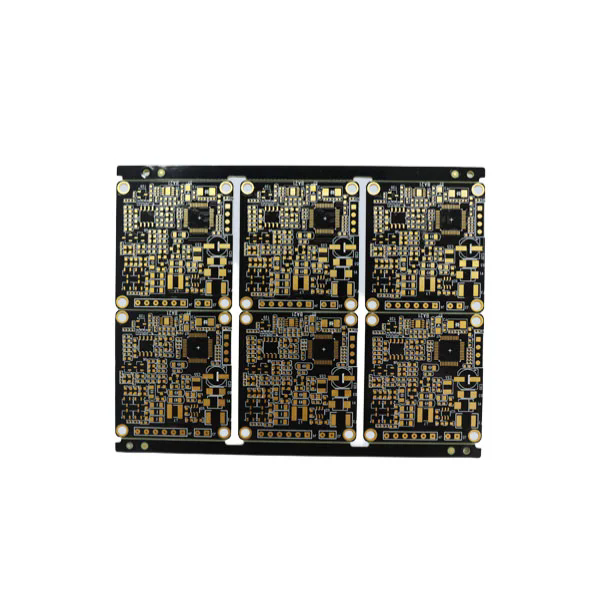

البناء ينطويركائز، عادةً FR4 من الألياف الزجاجية أو غيرها من المواد ، التي تعمل كطبقة عازلة. علاوة على ذلك ، فإن رقائق النحاس مغلفة ، محفورة في مسارات ، ومطلية بتشطيبات واقية. والنتيجة النهائية هي لوحة مصممة بدقة حيث يمكن تركيب المقاومات والمكثفات والرقائق الدقيقة والموصلات.
يمكن أن تكون مركبات ثنائي الفينيل متعدد الكلور أحادية الجانب أو مزدوجة الجوانب أو متعددة الطبقات اعتمادًا على تعقيد التصميم. تعد مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات - في بعض الأحيان تصل إلى أكثر من 40 طبقة - ضرورية لمعدات الحوسبة والاتصالات المتقدمة ، حيث تكون كثافة توجيه الإشارة أمرًا بالغ الأهمية. أنها تتضمنvias(الترابط العمودي) التي تسمح للإشارات بالمرور عبر طبقات مختلفة مع الحفاظ على سلامة الأداء.
إدارة الحرارة هي دور حاسم آخر من مركبات ثنائي الفينيل متعدد الكلور. من خلال تصميم VIAs الحرارية ، أو أحواض الحرارة ، أو سكب النحاس الخاص ، تضمن الشركات المصنعة أن تظل المكونات الحساسة ضمن درجات حرارة تشغيل آمنة. بدون اعتبارات التصميم هذه ، يزداد خطر فشل النظام بشكل كبير.
تعتمد الصناعات على أنواع مختلفة من مركبات ثنائي الفينيل متعدد الكلور مصممة لتطبيقات محددة. إن فهم كيفية وظيفة هذه الاختلافات توفر رؤى حول سبب بقاء مركبات ثنائي الفينيل متعدد الكلور لا غنى عنه في تصنيع الإلكترونيات العالمية.
مركبات ثنائي الفينيل متعدد الكلور من جانب واحد: هذه هي أبسط نوع ، مع مسارات النحاس على جانب واحد فقط من اللوحة. فهي فعالة من حيث التكلفة وتستخدم على نطاق واسع في الآلات الحاسبة ، وأجهزة الراديو ، والإلكترونيات الاستهلاكية البسيطة.
مركبات ثنائي الفينيل متعدد الكلور على الوجهين: يضم مسارات النحاس على كلا الجانبين ، فهي تتيح تصميمات دوائر أكثر تعقيدًا. يمكن تركيب المكونات على كلا الجانبين ، مما يزيد من الكثافة.
مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات: التي تضم ثلاث طبقات أو أكثر من النحاس الموصل ، تتعامل هذه المجالس مع تطبيقات شديدة التعقيد. تعتمد الهواتف الذكية والأجهزة الطبية المتقدمة والإلكترونيات الفضائية على هذه.
مركبات ثنائي الفينيل متعدد الكلور جامدة: بنيت على ركائز صلبة ، فهي توفر الاستقرار والمتانة ، مما يجعلها شائعة في معظم الأجهزة الإلكترونية.
مركبات ثنائي الفينيل متعدد الكلور مرنة: تم إنشاؤه باستخدام مواد قابلة للانحناء مثل البوليميد ، يمكنها تحريفها وتطويها ، وهي مثالية للأجهزة القابلة للارتداء والإلكترونيات المدمجة.
ثنائي الفينيل متعدد الكلور الصلبة: الهجينة التي تجمع بين المناطق الصلبة والمرنة ، توفر الاستقرار الهيكلي ومرونة التصميم في وقت واحد.
مركبات ثنائي الفينيل متعدد الكلور عالية التردد: مصنوعة من مواد متخصصة ، فهي تضمن دقة الإشارة لتطبيقات مثل الاتصالات وأنظمة الرادار.
لتسليط الضوء على معلمات المنتج المهنية بوضوح ، إليك جدول موجز:
| المعلمة | النطاق النموذجي/المواصفات | مثال التطبيق |
|---|---|---|
| مادة قاعدة | FR4 ، بوليميد ، CEM-1 ، روجرز | الإلكترونيات الاستهلاكية ، السيارات ، معدات الترددات اللاسلكية |
| سمك النحاس | 0.5 أوقية - 6 أوقية | لوحات الطاقة ، السيطرة الصناعية |
| عدد الطبقة | 1 - 40+ | من الألعاب إلى الحواسيب الفائقة |
| الانتهاء من السطح | Hasl ، Enig ، Osp ، Mybersion Silver ، tin tin | يحسن قابلية اللحام ، مقاومة التآكل |
| الحد الأدنى عرض تتبع/تباعد | 2 - 4 مل (التصاميم المتقدمة أقل من 2 مل ممكنة) | أجهزة ربط عالية الكثافة (HDI) |
| درجة حرارة التشغيل | -55 درجة مئوية إلى +150 درجة مئوية (تصميمات خاصة تصل إلى 200 درجة مئوية +) | الفضاء ، العسكرية ، السيطرة الصناعية |
| ثابت العزل الكهربائي (DK) | 2.2 - 4.5 اعتمادا على المواد | انتقال إشارة التردد العالي |
| الموصلية الحرارية | 0.25 - 2.0 W/MK (اعتمادًا على الركيزة) | دوائر حساسة للحرارة |
هذه المعلمات تملي الأداء والمتانة وموثوقية كل ثنائي الفينيل متعدد الكلور. الشركات المصنعة اختيار المواصفات بعناية بناءً على متطلبات الاستخدام النهائي. على سبيل المثال ، يتطلب سيارة ECU PCB السيارات أعلى مقاومة للحرارة وتحمل الاهتزاز مقارنةً بلوحة إضاءة LED المنزلية البسيطة.
لا تعتمد موثوقية لوحة الدوائر المطبوعة على التصميم فحسب ، بل تعتمد أيضًا على عمليات التصنيع الدقيقة. تتطلب مركبات ثنائي الفينيل متعدد الكلور عالية الجودة الالتزام الصارم بالمعايير الدولية مثل IPC-A-600 (قبول الألواح المطبوعة). تتضمن العملية عادة الخطوات التالية:
التصميم والتخطيط- يقوم المهندسون بإنشاء التخطيطي وترجمته إلى ملفات Gerber ، والتي تملي أنماط النحاس ، وثقوب الحفر ، وأقنعة اللحام.
تحضير الركيزة- يتم قطع المواد FR4 أو المختارة مع رقائق النحاس.
نقل الصور والحفر- تتم طباعة أنماط الدائرة ونحاس غير مرغوب فيه محفور ، تاركًا مسارات موصلة.
الحفر والطلاء- يتم حفر الثقوب لخلاصات VIAs والمكونات ، ثم مطلي لضمان الموصلية.
تطبيق قناع لحام- يتم تطبيق طبقة بوليمر واقية ، وآثار عزل ومنع سد اللحام.
الانتهاء من السطح- يتم تطبيق HASL (تسوية لحام الهواء الساخن) ، ENIG (إلكتروليس غمر الذهب) ، أو غيرها من التشطيبات لتحسين قابلية اللحام.
طباعة شاشة حريرية- تتم إضافة العلامات المرجعية والشعارات والعلامات.
الاختبار الكهربائي-يضمن اختبار الطيران أو الاختبار القائم على التثبيت أن جميع الاتصالات صالحة ولا توجد شورتات أو دوائر مفتوحة.
التفتيش والتعبئة النهائية- يتم فحص المجالس بصريًا وقياسها وتعبئتها وفقًا لمتطلبات العملاء.
يتم تعزيز الموثوقية بشكل أكبر من خلال تقنيات مثل:
السيطرة على المعاوقةللدوائر الرقمية عالية السرعة.
منصات الإغاثة الحراريةلتحسين اللحام.
ميكروفيا تكنولوجيالضغوط HDI PCBS.
الطلاء المطابقللرطوبة ومقاومة الغبار.
ينفذ المصنعون العالميون أيضًاأنظمة إدارة الجودةمثل ISO 9001 ، ISO/TS 16949 (السيارات) ، و 9100 (الفضاء الجوي). وتضمن هذه الأداء المتسق والامتثال للصناعات الصعبة.
يستمر مستقبل مركبات ثنائي الفينيل متعدد الكلور في التطور مع الاتجاهات التكنولوجية السريعة. التطبيقات الناشئة في5G ، الأجهزة التي تحركها AI ، السيارات الكهربائية ، وإنترنت الأشياءلوحات الطلب التي تكون أرق وأسرع وأكثر متانة. تشمل الابتكارات:
HDI (ربط عالي الكثافة) مركبات ثنائي الفينيل: السماح بمزيد من المكونات في المساحات الأصغر ، وتمكين الهواتف الذكية والتكنولوجيا القابلة للارتداء.
مكونات مضمنة: دمج المكونات السلبية والنشطة مباشرة داخل طبقات ثنائي الفينيل متعدد الكلور لتوفير المساحة.
مركبات ثنائي الفينيل متعدد الكلور المعدنية: باستخدام قواعد الألومنيوم أو النحاس لتعزيز تبديد الحرارة في إضاءة LED وإلكترونيات الطاقة.
ركائز قابلة للتحلل: الاستجابة لمخاوف الاستدامة ، فإن مركبات ثنائي الفينيل متعدد الكلور الصديقة للبيئة تكتسب الانتباه.
مركبات ثنائي الفينيل متعدد الكلور المطبوعة ثلاثية الأبعاد: تقديم النماذج الأولية المرنة والهندسة المخصصة.
نظرًا لأن الصناعات تتطلب ترددات أعلى ، وسرعات أسرع ، وكفاءة الطاقة أفضل ، تستمر تكنولوجيا ثنائي الفينيل متعدد الكلور في التكيف. إلكترونيات السيارات ، على سبيل المثال ، تتطلب بشكل متزايد لوحات قادرة على صيد الاهتزاز العالي ونطاقات درجة الحرارة الواسعة والتحكم في التداخل الكهرومغناطيسي. تعتمد الأجهزة الطبية على مركبات ثنائي الفينيل متعدد الكلور المصغرة التي تحافظ على موثوقية عالية داخل المعدات المنقذة للحياة. تستثمر شركات الاتصالات في مركبات ثنائي الفينيل متعدد الكلور عالية التردد لضمان الحد الأدنى من فقدان الإشارة في محطات قاعدة 5G.
تأثير هذه الابتكارات عميق: اتصال أفضل ، وسائل نقل أكثر أمانًا ، والرعاية الصحية المتقدمة ، واستخدام الطاقة أكثر كفاءة. في جوهرها ، يؤثر تطور لوحات الدوائر المطبوعة بشكل مباشر على مستقبل البنية التحتية للتكنولوجيا العالمية.
س 1: ما هي المدة التي تستغرقها لوحة الدوائر المطبوعة؟
يمكن أن يستمر ثنائي الفينيل متعدد الكلور عالي الجودة في أي مكان من 10 إلى 20 سنة حسب ظروف الاستخدام ، واختيار المواد ، والإدارة الحرارية. قد تستمر مركبات ثنائي الفينيل الصناعية الصناعية والفضائية ، المصممة بمواصفات أكثر صرامة ، لفترة أطول مع الصيانة المناسبة.
س 2: كيف أختار ثنائي الفينيل متعدد الكلور المناسب لتطبيقي؟
يتضمن اختيار PCB الصحيح تقييم بيئة التشغيل ومتطلبات الطاقة وسرعة الإشارة وقيود التصميم المادي. على سبيل المثال ، تعتبر مركبات ثنائي الفينيل متعدد الكلور المرنة مثالية للأجهزة القابلة للارتداء ، في حين أن الألواح الصلبة متعددة الطبقات أفضل لأنظمة معالجة البيانات عالية السرعة. الاستشارة مع الشركة المصنعة ذات الخبرة يضمن خيارات المواد والتصميم المثلى.
لوحات الدوائر المطبوعة هي القوة الخفية وراء التكنولوجيا الحديثة ، مما يضمن أن تظل الأجهزة وظيفية وموثوقة وفعالة. من التصميمات الأساسية للطبقة الفردية للأدوات الاستهلاكية إلى الهياكل المتعددة الطبقات المتطورة في الطيران والمعدات الطبية ، تستمر مركبات ثنائي الفينيل متعدد الكلور في التطور والتكيف مع التحديات الجديدة.
فيFanway، نحن نجمع بين التكنولوجيا المتقدمة ومعايير الجودة الصارمة وخبرة الصناعة لتقديم مركبات ثنائي الفينيل متعدد الكلور التي تلبي مطالب عالمية متنوعة. إذا كنت تبحث عن شريك موثوق به لدعم احتياجات تصنيع الإلكترونيات الخاصة بك ،اتصل بنااليوم واكتشف كيف يمكننا تشغيل ابتكارك.
