تتخصص Fanway في تقديم خدمات تجميع ثنائي الفينيل متعدد الكلور فعالة وموثوقة من طرف إلى طرف ، مصممة بدقة مع متطلباتك الفريدة لتسريع نجاح المنتج الخاص بك.

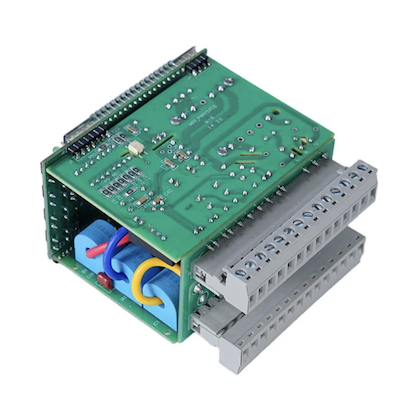

إن مجموعة لوحات دوائر PCB عالية الكثافة مع خدمة حزمة BGA من Fanway مناسبة لمعالجات الذكاء الاصطناعي ومعدات الاتصالات والأجهزة الطبية وأجهزة التحكم الصناعية. تم تصميم حزم BGA باستخدام قالب سيليكون للمعالجة، وطبقة مترابطة تربط القالب بالركيزة، ومجموعة كرات لحام على الجانب السفلي متصلة بلوحة PCB. يوفر هذا التصميم كثافة اتصال عالية، ومسارات إشارة قصيرة لتحسين الأداء الكهربائي، ونقل الحرارة بكفاءة إلى اللوحة، وميزة المحاذاة الذاتية أثناء اللحام التي تصحح إزاحات الموضع البسيطة. تدير خدمتنا سير العمل الكامل بدءًا من دعم تخطيط ثنائي الفينيل متعدد الكلور وحتى التجميع والفحص النهائي.
تتصل حزم BGA بلوحة PCB من خلال مصفوفة كرة اللحام الموجودة على الجانب السفلي من المكون. أثناء عملية إعادة التدفق، يتم تسخين جميع كرات اللحام في وقت واحد إلى نقطة الانصهار. يسحب التوتر السطحي للحام المنصهر المكون إلى محاذاة دقيقة مع منصات ثنائي الفينيل متعدد الكلور، مما يشكل اتصالات كهربائية وميكانيكية وحرارية في وقت واحد. يعوض تأثير المحاذاة الذاتية هذا عن الأخطاء الطفيفة في الموضع وهو السبب في أن تجميعات BGA يمكنها تحقيق إنتاجية عالية على الرغم من أحجام الملعب الصغيرة.
يعد تغليف BGA هو الاختيار السائد للرقائق المتطورة نظرًا للمزايا التالية.
كثافة عالية
وهو يدعم مئات أو آلاف الاتصالات في مساحة صغيرة، مما يتيح تصميمات معقدة.
أداء كهربائي متفوق
إنه يأتي من مسارات ربط قصيرة تقلل من الحث والمقاومة، مما يقلل بشكل فعال من تشويه الإشارة عالية التردد لتطبيقات الترددات اللاسلكية والتطبيقات عالية السرعة.
إدارة حرارية أفضل
ويحدث ذلك لأن كرات اللحام توصل الحرارة إلى لوحة PCB بشكل أكثر كفاءة من الخيوط التقليدية.
تأثير المحاذاة الذاتية
إن تجميع التركيب السطحي للوحات دوائر BGA لثنائي الفينيل متعدد الكلور يعني أنه أثناء إعادة التدفق، يقوم التوتر السطحي للحام المنصهر تلقائيًا بتصحيح الانحرافات الطفيفة في الموضع، مما يحسن إنتاجية التجميع.
تعد مجموعة لوحات دوائر PCB عالية الكثافة مع حزمة BGA هي الجزء الأكثر تطلبًا في تجميع SMT. تتطلب كل خطوة تحكمًا دقيقًا لتحقيق وصلات موثوقة.
1. تصميم لوحة ثنائي الفينيل متعدد الكلور
يوجد خياران. لا تحتوي وسادات NSMD على قناع لحام فوق حواف الوسادة، مما يوفر أبعادًا متسقة ومفاصل ميكانيكية أقوى. تحتوي وسادات SMD على قناع لحام يغطي حواف الوسادة، مما يؤدي إلى تركيز الضغط الحراري ويؤدي إلى تقليل مساحة اللحام الفعالة. بالنسبة للدوائر الرقمية عالية السرعة، يفضل NSMD. عندما تنخفض درجة BGA إلى 0.5 مم أو أقل، يصبح التوصيل عبر اللوحة ضروريًا لأن مروحة عظم الكلب التقليدية لا يمكن ملاءمتها. من خلال التعبئة والطلاء التسطيح أمر بالغ الأهمية. الأسطح غير المستوية تخلق فراغات أثناء إعادة التدفق.
2. تصميم الاستنسل
يحدد تصميم الاستنسل حجم معجون اللحام. بالنسبة لتجميعات BGA ذات الملعب الدقيق، يلزم استخدام قوالب استنسل مقطوعة بالليزر ومصقولة كهربائيًا مع تعويض حجم الفتحة. بالنسبة لـ BGAs ذات درجة 0.4 مم، يكون سمك الاستنسل عادةً 0.1 مم. يتم ضبط حجم وشكل الفتحة لتحقيق حجم اللصق الصحيح لكل حجم كرة BGA.
3. التنسيب
يتم وضع مكونات BGA باستخدام معدات الالتقاط والوضع الآلية مع محاذاة الرؤية. دقة الوضع +/- 0.03 مم تضمن محاذاة كل كرة لحام مع الوسادة المقابلة لها.
4. لحام إنحسر
يعد ملف تعريف إعادة التدفق هو المعلمة الأكثر أهمية في تجميع BGA. يتكون الملف الشخصي من أربع مراحل. يستخدم التسخين المسبق معدل انحدار يتراوح من 1 إلى 3 درجات مئوية في الثانية، مما يقلل من فرق درجة الحرارة بين BGA وPCB لمنع الالتواء. يتم الاحتفاظ بالنقع عند درجة حرارة 150 إلى 200 درجة مئوية لمدة 60 إلى 90 ثانية، مما يؤدي إلى تنشيط التدفق وإزالة الأكاسيد. يصل إعادة التدفق إلى درجة حرارة الذروة البالغة 235 إلى 245 درجة مئوية بالنسبة لـ SAC305 الخالي من الرصاص، مع مرور وقت أعلى من السيولة من 60 إلى 90 ثانية. يستخدم التبريد معدل تبريد يتراوح من 2 إلى 4 درجات مئوية في الثانية، مما يؤدي إلى تحسين بنية الحبوب لتحسين عمر الكلال. درجات الحرارة أقل من الحد الأدنى تسبب المفاصل الباردة. تؤدي درجات الحرارة الأعلى من الحد الأقصى إلى إتلاف البنية الداخلية لمكون BGA.
تشتمل مجموعة لوحات دوائر PCB عالية الكثافة مع خدمة حزمة BGA من Fanway على القدرات التقنية التالية.
نطاق حجم بغا: تجميع مكونات BGA من 1 × 1 مم إلى 50 × 50 مم، لتغطية BGAs الصغيرة للأجهزة المحمولة وFCBGAs كبيرة الحجم للمعالجات عالية الأداء.
حجم الملعب: الحد الأدنى للمسافة 0.4 مم مع دقة تحديد +/- 0.03 مم. يتم تقييم الملاعب التي تقل عن 0.4 مم لكل حالة على حدة.
عدد طبقات اللوحة: دعم التجميع للوحات من طبقة واحدة إلى 108 طبقات، يغطي الألواح البسيطة ذات الوجهين من خلال لوحات معززة معقدة ذات عدد كبير من الطبقات.
سمك اللوح: يدعم سمك اللوحة من 0.2 مم إلى 10.0 مم، ويغطي الدوائر المرنة من خلال اللوحات الخلفية الصلبة.
دعم المكونات السلبية: يقوم بتجميع المكونات السلبية وصولاً إلى 01005 و0201 جنبًا إلى جنب مع حزم BGA على نفس اللوحة.
كرات اللحام: يدعم كلاً من سبائك اللحام المحتوية على الرصاص والخالية من الرصاص.
الشهادات: ISO9001، ISO14001، ISO13485، بنفايات، إيبك.
يعد تجميع BGA PCB ضروريًا للتطبيقات التي تتطلب كثافة إدخال/إخراج عالية، وسلامة الإشارة، والأداء الحراري. تخدم مجموعة لوحات دوائر PCB عالية الكثافة مع حزمة BGA هذه القطاعات الرئيسية.
الذكاء الاصطناعي والحوسبة عالية الأداء: تستخدم وحدات معالجة الرسومات ومسرعات الذكاء الاصطناعي ومعالجات الخوادم حزم FCBGA الكبيرة مع آلاف الاتصالات.
الاتصالات: تتطلب شرائح النطاق الأساسي 5G ومعالجات الشبكة ووحدات ASIC للتبديل BGA دقيقة لنقل البيانات بسرعة عالية.
الأجهزة الطبية: تستخدم معدات التصوير التشخيصي وأجهزة مراقبة المرضى والأدوات الطبية المحمولة BGA للإلكترونيات المدمجة والموثوقة.
التحكم الصناعي: تستخدم أجهزة PLC، ومحركات المحركات، ووحدات التحكم الآلية BGA لوظائف المعالجة والاتصالات.
الالكترونيات الاستهلاكية: تستخدم الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء تقنية BGA الصغيرة للتصميمات ذات المساحة المحدودة.
معدات التنسيب الدقيقة
دقة الوضع +/- 0.03 مم تدعم BGA بدقة تصل إلى 0.4 مم.
التنميط إنحسر تسيطر عليها
تتيح أفران إعادة التدفق متعددة المناطق خصائص حرارية دقيقة لمختلف أنواع عبوات BGA وسبائك اللحام.
التفتيش بالأشعة السينية
تتحقق أنظمة الأشعة السينية ثنائية وثلاثية الأبعاد من جودة المفاصل لكل BGA على كل لوحة.
إعادة صياغة BGA وإعادة الكرة
تقوم محطات إعادة العمل المخصصة ذات التشكيلات الحرارية التي يمكن التحكم فيها بإجراء إزالة BGA، وتنظيف الوسادة، وإعادة الكرة، والاستبدال وفقًا لمعايير IPC-7711/7721.
دعم التصميم
استشارة تخطيط PCB لتحسين توجيه BGA، بما في ذلك توصيات تصميم اللوحة واستراتيجيات عبر اللوحة.
خدمة كاملة
بدءًا من تحسين تخطيط PCB وحتى تحديد مصادر المكونات والتجميع والفحص وإعادة العمل، كل ذلك من خلال نقطة اتصال واحدة.
الشهادات
ISO9001، ISO14001، ISO13485، RoHS، IPC، مع عمليات التجميع المتوافقة مع معايير IPC-A-610 وIPC-7095.
توفر Fanway مجموعة لوحات دوائر PCB عالية الكثافة مخصصة مع خدمات حزمة BGA المصممة خصيصًا لمتطلبات التصميم والإنتاج المحددة.
دعم التصميميعمل فريقنا الهندسي معك خلال مرحلة تخطيط لوحة الدوائر المطبوعة لتحسين تصميم اللوحة، من خلال التنسيب وتوجيه المراوح لحزم BGA، مما يقلل من مخاطر مشكلات التجميع قبل بدء الإنتاج.
مصادر المكوناتنحن نتعامل مع شراء مكونات BGA من خلال سلاسل التوريد المعتمدة، مما يضمن الأصالة وإمكانية التتبع. بالنسبة للمكونات ذات فترات زمنية طويلة أو حالة انتهاء العمر الافتراضي، فإننا نقدم توصيات بديلة.
خيارات التجميعتشمل الخدمات تجميع النماذج الأولية، والإنتاج بكميات كبيرة، وإعادة العمل، وإعادة الكرة، واستبدال المكونات. نحن نتكيف مع مرحلة مشروعك ومتطلبات الجدول الزمني.
اختبار مخصصيتم تعريف بروتوكولات الاختبار لكل مشروع، ولا يتم تطبيقها بشكل موحد. نحن نخصص الفحص والاختبار وفقًا لنوع حزمة BGA المحددة وتعقيد اللوحة ومتطلبات التطبيق.
التعبئة والتغليف والتسليميتم تنظيف اللوحات، وتغليفها إذا كان ذلك محددًا، وتعبئتها وفقًا لمعايير ESD، وشحنها مع وثائق التتبع الكاملة إلى موقعك المحدد.
س: ما هو الحد الأدنى من عرض BGA الذي يمكن لـ Fanway تجميعه؟
ج: يدعم Fanway تجميع BGA حتى مسافة 0.4 مم بشكل قياسي. يتم تقييم الملاعب التي تقل عن 0.4 مم لكل حالة على حدة.
س: هل توفر Fanway دعم التصميم لتجميع BGA؟
ج: نعم. توفر Fanway استشارات حول تخطيط PCB لتحسين توجيه BGA، بما في ذلك التوصيات المتعلقة بتصميم اللوحة، والتعبئة عبر اللوحة، واستراتيجيات التوزيع الموسع.
س: ما هي المدة الزمنية النموذجية لتجميع BGA؟
ج: عادةً ما يتم شحن مجموعات النموذج الأولي لـ BGA خلال 5 إلى 7 أيام عمل. تتم جدولة أوامر الحجم بناءً على توفر المكونات وتعقيد اللوحة. تتوفر خدمات سريعة.
س: هل يمكن لـ Fanway إعادة صياغة BGA التي فشلت؟
ج: نعم. توفر Fanway إزالة BGA، وتنظيف الوسادة، وإعادة الكرات، والاستبدال باستخدام محطات إعادة العمل المخصصة ذات التشكيلات الحرارية التي يمكن التحكم فيها. يتم تنفيذ إعادة العمل وفقًا لمعايير IPC-7711/7721.
س: ما هي أنواع حزم BGA التي يدعمها موقع Fanway؟
ج: تدعم Fanway حزم PBGA، وCBGA، وFCBGA، وMicro BGA، وLGA، بالإضافة إلى μBGA، وCTBGA، وCABGA، وCVBGA، وVFBGA.
