ما هو اختبار وظيفي ثنائي الفينيل متعدد الكلور؟

اختبار ثنائي الفينيل متعدد الكلورهي مرحلة حرجة في تصنيع الإلكترونيات تضمن الجودة والوظائف وموثوقيةلوحات الدوائر المطبوعة(PCBS). يمكن أن يجد الاختبار مشاكل على الفور ويساعد المصمم على حل المشكلات بسرعة. يتضمن اختبار ثنائي الفينيل متعدد الكلور اختبار اللوحة العارية واختبار اللوحة المجمعة.

اختبار ثنائي الفينيل متعدد الكلور العاري

الغرض مناختبار ثنائي الفينيل متعدد الكلورللتحقق من الاتصال الكهربائي والعزلة وعيوب التصنيع.

تشمل طريقة اختبار ثنائي الفينيل متعدد الكلور:

اختبار الاستمرارية (اختبار قصير):يتحقق من السراويل القصيرة غير المقصودة (على سبيل المثال ، آثار النحاس التي تلمس).

اختبار العزلة (اختبار مفتوح):يضمن عدم وجود دوائر مفتوحة (فواصل) في آثار.

التفتيش البصري الآلي (AOI):يستخدم الكاميرات للكشف عن الخدوش أو الاختلال أو العيوب المحفورة.

اختبار المقاومة:حاسم للتصميمات عالية السرعة (على سبيل المثال ، RF ، DDR) لضمان مواصفات مقاومة التتبع.

تجميع اختبار اللوحة

1.اختبار الدائرة (ICT):تعد تكنولوجيا المعلومات والاتصالات اختبارًا تلقائيًا عبر الإنترنت للتحقق من المكونات والسراويل القصيرة والفتح والقيم. يمكن أن يجد هذا الاختبار بدقة مواقع الصدع ، مما يسمح للعمال بالتعامل بسهولة مع مشكلة PCBA.

2.اختبار مسبار الطيران:إنها طريقة فعالة من حيث التكلفة ، اختبار التحقيقات المتحركة على الدائرة دون تركيبات مخصصة. إنه مناسب لمتطلبات الاختبار المختلفة من خلال تعديلات البرامج.

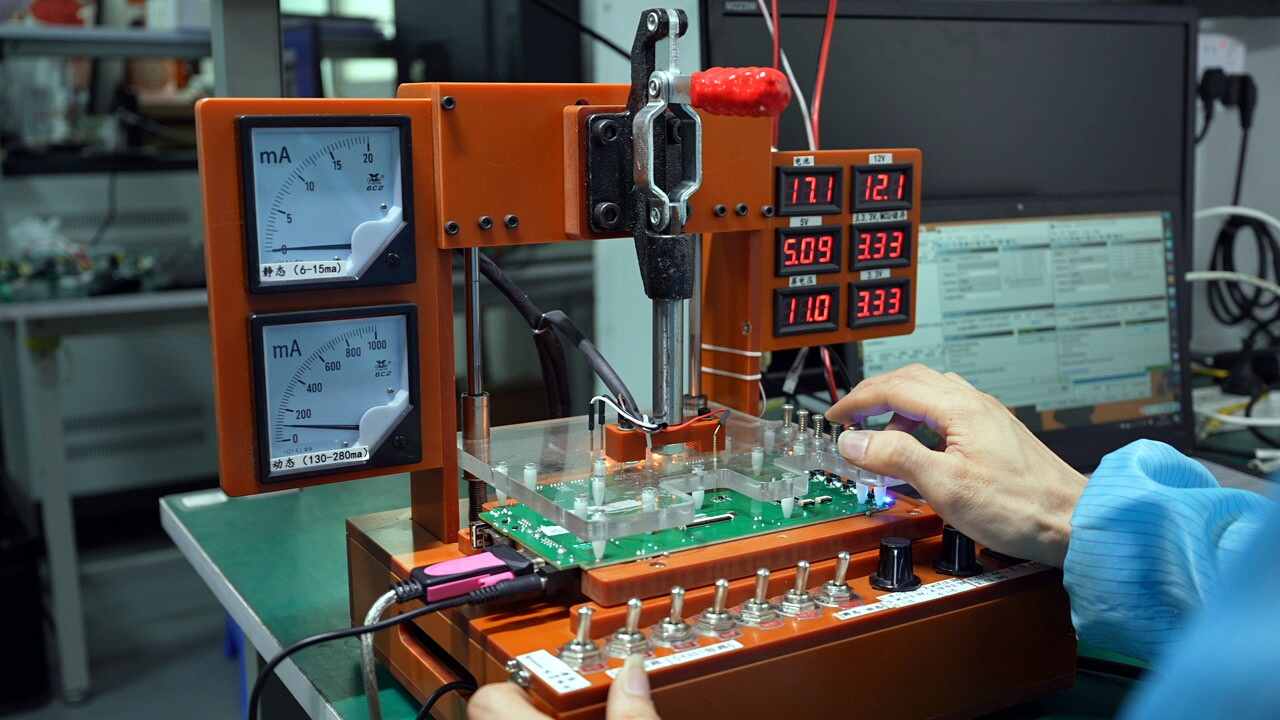

3.الاختبار الوظيفي:يتطلب معدات متخصصة وإجراءات اختبار مخصصة للتحقق من وظيفة PCB.

4.التفتيش الضوئي التلقائي (AOI):يستخدم AOI Inspection الكاميرات لمسح مفاصل اللحام وعيوب المكونات مثل الجسور ، والاختلال ، والأجزاء المفقودة.

5.اختبار الأشعة السينية:يستخدم الأشعة السينية للتحقق من المفاصل المخفية (BGA ، QFN) ، الفراغات ، أو عيوب اللحام.

بغض النظر عن نوع اختبار الإلكترونيات الذي تستخدمه ، فإنه يجلب الاستفادة من لوحة الدوائر المطبوعة (PCB). يساعد الاختبار أثناء مرحلة التصميم المصممين على تجنب الأعطال في الإنتاج الضخم ، ويقلل من التكاليف ، ويقصر دورات التطوير ، وسرعة الإنتاج. يضمن الاختبار الشامل أن تلبي مركبات ثنائي الفينيل متعدد الكلور جميع متطلبات التصميم الكهربائي والميكانيكي والهيكلي مع تحسين موثوقية المنتج.

اختبار ثنائي الفينيل متعدد الكلورمهم لجودة المنتج. في Fanway ، نقدم مجموعة واسعة من حلول الاختبار ، بما في ذلك فحص المكونات ، واختبار مخصص. اتصل بنا اليوم احصل على مزيد من التفاصيل.
